Name: Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 5 Pas: 2.54 mm 1844604 100 pc(s)
Brand: Phoenix Contact
SKU: 2209473
Availability: BackOrder

Un connecteur électrique noir avec 24 emplacements orange disposés en deux rangées. Il est utilisé pour l'intégration de câbles.

Le diagramme montre l'intensité du courant en fonction de la température ambiante. Trois courbes pour des connexions à 2, 5 et 16 pôles, qui diminuent avec l'augmentation de la température. Axes : Intensité du courant [A], Température [°C].

Le diagramme montre la relation entre l'intensité du courant (A) et la température ambiante (°C) pour des interrupteurs à 2, 5 et 16 pôles ; les courbes diminuent avec l'augmentation de la température.

Le diagramme montre l'intensité du courant (A) en fonction de la température ambiante (°C) pour des connexions à 2, 5 et 16 pôles. L'intensité du courant augmente avec la température.

Le diagramme montre la relation entre l'intensité du courant [A] et la température ambiante [°C] pour des appareils à 2, 5 et 16 pôles. L'intensité du courant diminue à mesure que la température augmente.

Le diagramme montre l'intensité du courant en ampères en fonction de la température ambiante en degrés Celsius. Trois courbes pour 2-Pos., 5-Pos., 16-Pos. avec une tendance décroissante.

Le diagramme montre la diminution de l'intensité du courant (A) en fonction de la température ambiante (°C) pour des systèmes à 2, 5 et 16 pôles.

1/7

Photo non contractuelle

Type de produit

Boîtier femelle pour câble

Forme

Femelle

Nbr de rangées

Dimension grille

2.54 mm

Nbr total de pôles

Fiche technique (PDF)

Livraison avant le mar. 20 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 100 pc(s))

Paquet(s)

Total (437,50 € / unité(s))

437,50 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur pour circuit imprimé

Contenu: 100 pc(s)
Nbr de rangées: 2
Nbr total de pôles: 5

Caractéristiques techniques

Nombre de connexions : 10
Groupe de substance d'isolation : IIIa
Tension nominale (III/3) : 2,5 kV
SYSTÈME ENFICHABLE : MICRO COMBICON - DFMC 0,5
Verrouillage : sans
Nombre de potentiels : 10
Hauteur totale (hauteur sans broche à souder) : 10,5 mm
Température ambiante (montage) : -5 °C... 100 °C
Force d'accouplement par pôle : 2 N env
Force de traction par pôle : 1 N env
Cycles d'enfichage : 100

Type de produit: Boîtier femelle pour câble

Forme: Femelle

Nbr de rangées: 2

Spécificités: avec raccordement à ressort Push

Dimension grille: 2.54 mm

Nbr total de pôles: 5

Largeur: 13.2 mm

Courant nominal: 6 A

Courant nominal - arrondi: 6 A

Contenu: 100 pc(s)

AWG max.: 20

AWG min.: 26

Longueur dénudée (max.): 7 mm

Dim.: (L x l x H) 15.85 x 13.2 x 10.5 mm

Connexion: Push-In
borne à ressort

Référence fabricant: 1844604

Couleur: noir

Matériau d'isolation: LCP

Matériau du contact: Alliage de Cu, doré

Surface de contact coté enfichable: or

Tension nominale: 160 V

Hauteur: 10.5 mm

Longueur: 15.85 mm

Section max.: 0.5 mm²

Section (min.): 0.14 mm²

Température max.: +100 °C

Température min.: -40 °C

Type: DFMC 0,5/ 5-ST-2,54

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Largeur

Nbr de rangées

Nbr total de pôles

Dimension grille

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 2.54 mm 1821177 1 pc(s)

Code produit :2209442

Livraison le mar. 13 octobre

45 pièce(s)Conrad Electronic

6 A

25.9 mm

2.54 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,08 €^*

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 3.5 mm 1790182 1 pc(s)

Code produit :2209366

Livraison le mar. 13 octobre

49 pièce(s)Conrad Electronic

8 A

35.8 mm

3.5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

14,16 €^*

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 3.5 mm 1790564 1 pc(s)

Code produit :2209378

Livraison le mar. 13 octobre

57 pièce(s)Conrad Electronic

8 A

41.9 mm

3.5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

14,99 €^*

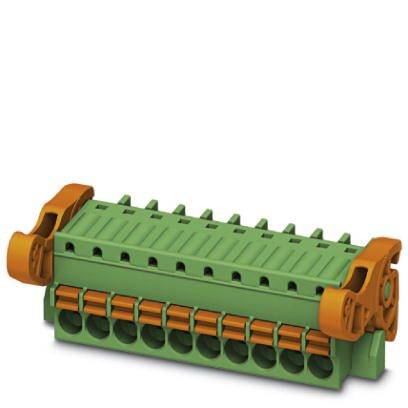

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 3.81 mm 1817505 1 pc(s)

Code produit :2209422

Livraison avant le lun. 16 novembre

Conrad Electronic

8 A

45.03 mm

3.81 mm

pièce(s)

Quantité minimale de commande: 50

Pièce(s): 50

9,99 €^*

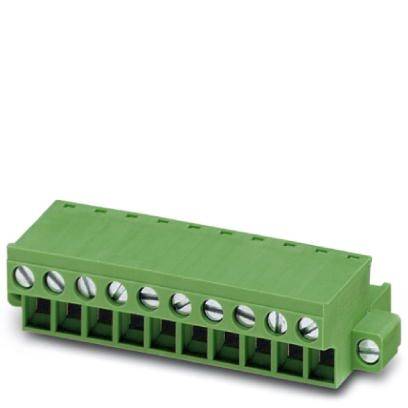

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 5 mm 1779725 1 pc(s)

Code produit :2209350

Bientôt disponible

Conrad Electronic

12 A

59.8 mm

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

13,33 €^*

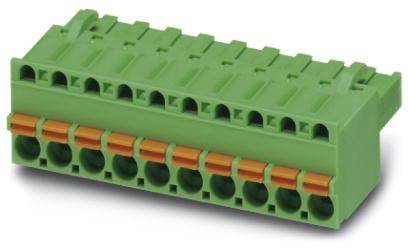

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 5 mm 1909294 1 pc(s)

Code produit :2209516

Livraison avant le ven. 23 octobre

Conrad Electronic

12 A

50.1 mm

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6,66 €^*

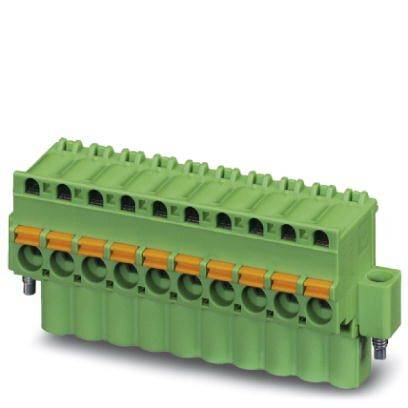

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 5 mm 1910283 50 pc(s)

Code produit :2209520

Livraison avant le ven. 16 octobre

5 Paquet(s)Conrad Electronic

12 A

60.02 mm

5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

390,83 €^*

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 5.08 mm 1808967 1 pc(s)

Code produit :2209402

Livraison le mar. 13 octobre

10 pièce(s)Conrad Electronic

12 A

59.92 mm

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,16 €^*

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 5.08 mm 1848795 1 pc(s) Piece

Code produit :2209480

Livraison le mar. 13 octobre

11 pièce(s)Conrad Electronic

12 A

50.8 mm

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6,66 €^*

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 10 Pas: 5.08 mm 1849163 1 pc(s) Piece

Code produit :2209481

Livraison le mar. 13 octobre

48 pièce(s)Conrad Electronic

12 A

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7,91 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2209473 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 5 Pas: 2.54 mm 1844604 100 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209473 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 5 Pas: 2.54 mm 1844604 100 pc(s)

Description

Les points de contact dorés garantissent une qualité de transmission stable à long terme. Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. Utilisation intuitive grâce au bouton-poussoir de commande de couleur contrastante. Optimisé pour les situations de montage étroites : commande et raccordement de conducteur d'une seule direction.
