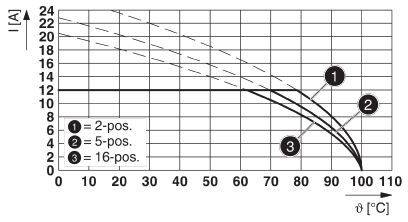

![Diagramme de l'intensité du courant [A] en fonction de la température [°C]. Courbes pour 2, 5 et 16 positions. L'intensité du courant diminue avec l'augmentation de la température.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002209387TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

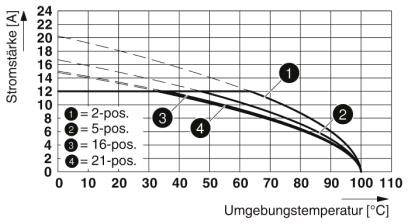

![Le diagramme montre l'intensité du courant [A] en fonction de la température ambiante [°C] pour différentes positions (1 à 4). Tendance : diminution de l'intensité du courant lorsque la température augmente.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002209387TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

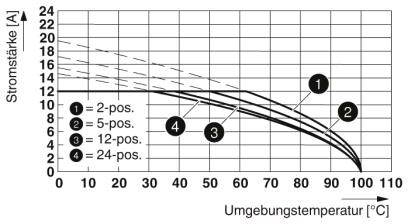

![Le diagramme représente l'intensité du courant [A] en fonction de la température ambiante [°C]. Courbes pour des positions à 2, 5, 12 et 24 points. L'intensité du courant diminue avec l'augmentation de la température.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002209387TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Photo non contractuelle

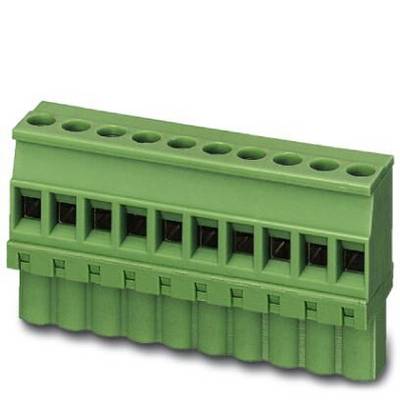

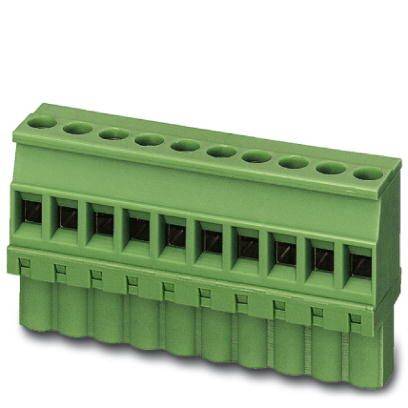

Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 22 Pas: 5 mm 1792728 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Boîtier femelle pour câble
Forme
Femelle
Nbr de rangées
1
Dimension grille
5 mm
Nbr total de pôles
22
Fiche technique (PDF)
Nombre
Total (12,99 € / unité(s))
12,99 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur pour circuit imprimé
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 22
Caractéristiques techniques
- Nombre de connexions : 22
- Section nominale : 2,5 mm²
- Groupe d'isolants: I
- Tension nominale (III/3) : 4 kV
- Système enfichable : Classic COMBICON
- Verrouillage : sans
- Nombre de potentiels : 22
- Hauteur totale (hauteur sans broche à souder) : 26 mm
- Température ambiante (montage) : -5 °C... 100 °C
- Force d'accouplement par pôle : 8 N env
- Force de traction par pôle : 6 N env
- Cycles d'accouplement : 25
- Type de produit
Boîtier femelle pour câble
- Forme
Femelle
- Nbr de rangées
1
- Spécificités
avec douille de traction
- Dimension grille
5 mm
- Nbr total de pôles
22
- Largeur
110 mm
- Courant nominal
12 A
- Courant nominal - arrondi
12 A
- Contenu
1 pc(s)
- AWG max.
12
- AWG min.
24
- Longueur dénudée (max.)
7 mm
- Dim.
(L x l x H) 12.5 x 110 x 26 mm
- Connexion
raccord à vis
- Taille du filetage
M3
- Référence fabricant
1792728
- Couleur
vert
- Matériau d'isolation
PA
- Matériau du contact
Alliage de Cu, étamé
- Surface de contact coté enfichable
étain
- Tension nominale
320 V
- Hauteur
26 mm
- Longueur
12.5 mm
- Section max.
2.5 mm²
- Section (min.)
0.2 mm²
- Température max.
+100 °C
- Température min.
-40 °C
- Type
MVSTBW 2,5/22-ST
- Nombre de pôles
22
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2209387 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 22 Pas: 5 mm 1792728 1 pc(s)
Fiche technique 2209387 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 22 Pas: 5 mm 1792728 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209387 Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 22 Pas: 5 mm 1792728 1 pc(s)
Description
Principe de raccordement connu permettant une utilisation dans le monde entier. Permet le raccordement de deux conducteurs. Faible échauffement grâce à la force de contact la plus élevée.
