Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 5 Pas: 3.5 mm 1830443 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Boîtier femelle pour platines
Forme
Femelle
Nbr de rangées
1
Dimension grille
3.5 mm
Nbr total de pôles
5
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3,33 €
10
8% = 2,50 €
3,08 €
25
11% = 8,75 €
2,98 €
50
13% = 21,00 €
2,91 €
100
15% = 50,00 €
2,83 €
250
17% = 145,00 €
2,75 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (3,33 € / unité(s))
3,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Embase ci
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 5
Caractéristiques techniques
- Nombre de connexions : 5
- Section nominale : 1,5 mm²
- Dimensions des broches : 1,12 mm
- Groupe de substance d'isolation : IIIa
- Tension nominale (III/3) : 2,5 kV
- Système enfichable : mini COMBICON
- Verrouillage : sans
- Nombre de potentiels : 5
- Hauteur totale (hauteur sans broche à souder) : 6,3 mm
- Longueur de broche : 2 mm
- Ecartement des broches 2,54 mm
- Température ambiante (montage) : -5 °C... 100 °C
- Force d'accouplement par pôle : 3 N env
- Force de traction par pôle : 3 N env
- Cycles d'accouplement : 25
- Fréquence : 10 - 150 - 10 Hz
- Type de produit
Boîtier femelle pour platines
- Forme
Femelle
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Nbr total de pôles
5
- Largeur
18.3 mm

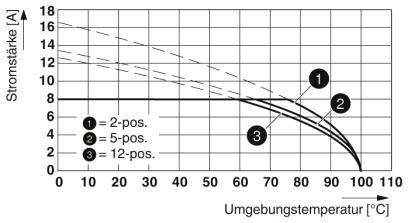

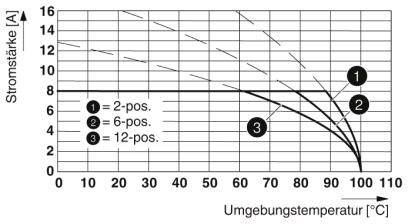

- Courant nominal
8 A
- Courant nominal - arrondi
8 A
- Contenu
1 pc(s)

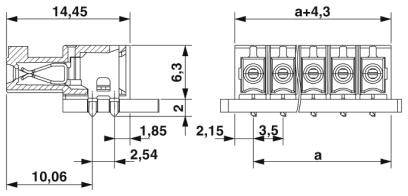

- Dim.
(L x l x H) 14.5 x 18.3 x 8.3 mm
- Connexion
pour circuits imprimés
- Référence fabricant
1830443
- Couleur
noir
- Matériau d'isolation
LCP
- Matériau du contact
Alliage de Cu, étamé
- Surface de contact coté circuit imprimé
étain
- Surface de contact coté enfichable
étain
- Tension nominale
160 V
- Hauteur
8.3 mm
- Longueur
14.5 mm
- Température max.
+100 °C
- Température min.
-40 °C
- Type
IMC 1,5/ 5-G-3,5 P20 THR
Documents et téléchargements
Fiche technique
Fiche technique 2209458 Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 5 Pas: 3.5 mm 1830443 1 pc(s)
Fiche technique 2209458 Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 5 Pas: 3.5 mm 1830443 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209458 Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 5 Pas: 3.5 mm 1830443 1 pc(s)
Description
Conçu pour l'intégration dans le processus de soudage SMT. Boîtier de base inversé avec contacts femelles pour des sorties d'appareils ou des connexions de cartes de circuits imprimés compatibles avec les doigts.
