Name: Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 5 Pas: 3.5 mm 1830443 1 pc(s)
Brand: Phoenix Contact
SKU: 2209458
Availability: InStock

'Bloc de connecteur noir rectangulaire avec plusieurs bornes. Utilisé pour établir des connexions électriques entre plusieurs fils.'

Dessin technique d'un composant avec des dimensions en millimètres. Les dimensions principales sont 2,15, 3,5, 1,85, 2,54, 3,46 et 1,2, ainsi que la longueur 'a'.

Dessin technique d'un connecteur avec les dimensions suivantes : 14,45 mm, 10,06 mm, 6,3 mm et largeur variable 'a' plus 4,3 mm.

Le diagramme représente l'intensité du courant en ampères en fonction de la température ambiante en degrés Celsius. Trois courbes correspondent à différentes positions : 2, 5, 12.

Le diagramme montre l'intensité du courant (A) en fonction de la température ambiante (°C) pour des positions 2, 6 et 12. L'intensité du courant diminue avec l'augmentation de la température.

1/5

Photo non contractuelle

Type de produit

Boîtier femelle pour platines

Forme

Femelle

Nbr de rangées

Dimension grille

3.5 mm

Nbr total de pôles

Fiche technique (PDF)

Livraison le jeu. 15 octobre

47 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (3,33 € / unité(s))

3,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Embase ci

Contenu: 1 pc(s)
Nbr de rangées: 1
Nbr total de pôles: 5

Caractéristiques techniques

Nombre de connexions : 5
Section nominale : 1,5 mm²
Dimensions des broches : 1,12 mm
Groupe de substance d'isolation : IIIa
Tension nominale (III/3) : 2,5 kV
Système enfichable : mini COMBICON
Verrouillage : sans
Nombre de potentiels : 5
Hauteur totale (hauteur sans broche à souder) : 6,3 mm
Longueur de broche : 2 mm
Ecartement des broches 2,54 mm
Température ambiante (montage) : -5 °C... 100 °C
Force d'accouplement par pôle : 3 N env
Force de traction par pôle : 3 N env
Cycles d'accouplement : 25
Fréquence : 10 - 150 - 10 Hz

Type de produit: Boîtier femelle pour platines

Forme: Femelle

Nbr de rangées: 1

Dimension grille: 3.5 mm

Nbr total de pôles: 5

Largeur: 18.3 mm

Courant nominal: 8 A

Courant nominal - arrondi: 8 A

Contenu: 1 pc(s)

Dim.: (L x l x H) 14.5 x 18.3 x 8.3 mm

Connexion: pour circuits imprimés

Référence fabricant: 1830443

Couleur: noir

Matériau d'isolation: LCP

Matériau du contact: Alliage de Cu, étamé

Surface de contact coté circuit imprimé: étain

Surface de contact coté enfichable: étain

Tension nominale: 160 V

Hauteur: 8.3 mm

Longueur: 14.5 mm

Température max.: +100 °C

Température min.: -40 °C

Type: IMC 1,5/ 5-G-3,5 P20 THR

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Largeur

Nbr total de pôles

Dimension grille

Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 5 Pas: 3.5 mm 1830443 1 pc(s)

Code produit :2209458

Livraison le jeu. 15 octobre

47 pièce(s)Conrad Electronic

Ce produit

8 A

18.3 mm

3.5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

3,33 €^*

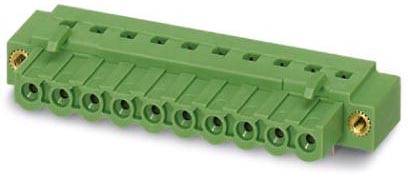

Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 10 Pas: 5.08 mm 1943506 50 pc(s)

Code produit :2209543

Livraison avant le mar. 20 octobre

33 Paquet(s)Conrad Electronic

16 A

60.92 mm

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

329,17 €^*

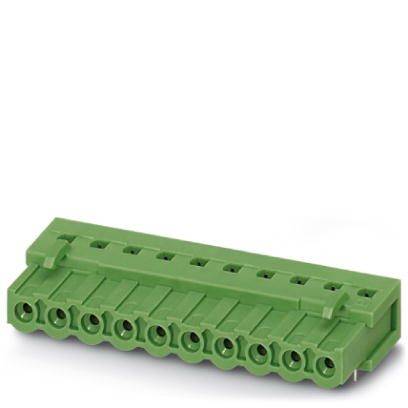

Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 12 Pas: 5.08 mm 1943412 50 pc(s)

Code produit :2209542

Livraison avant le jeu. 5 novembre

Conrad Electronic

16 A

62.96 mm

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

324,17 €^*

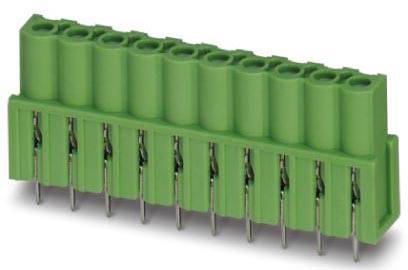

Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 12 Pas: 5.08 mm 1943632 50 pc(s)

Code produit :2209544

Livraison avant le jeu. 5 novembre

Conrad Electronic

16 A

62.96 mm

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

324,17 €^*

Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 3 Pas: 5.08 mm 1769294 250 pc(s)

Code produit :2209338

Livraison avant le jeu. 5 novembre

Conrad Electronic

12 A

17.24 mm

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

287,50 €^*

Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 3 Pas: 7.62 mm 1708941 1 pc(s)

Code produit :2209291

Livraison avant le mar. 20 octobre

4 pièce(s)Conrad Electronic

41 A

38.08 mm

7.62 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

5,41 €^*

Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 4 Pas: 3.5 mm 1830883 50 pc(s)

Code produit :2209461

Livraison avant le jeu. 5 novembre

Conrad Electronic

8 A

14.8 mm

3.5 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

87,49 €^*

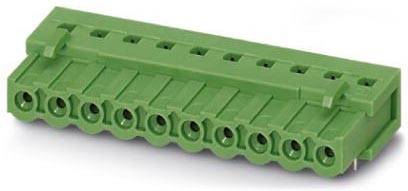

Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 8 Pas: 5.08 mm 1943373 50 pc(s)

Code produit :2209541

Livraison avant le jeu. 5 novembre

Conrad Electronic

16 A

42.64 mm

5.08 mm

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

220,83 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2209458 Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 5 Pas: 3.5 mm 1830443 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209458 Phoenix Contact Boîtier femelle pour platines Nbr total de pôles 5 Pas: 3.5 mm 1830443 1 pc(s)

Description

Conçu pour l'intégration dans le processus de soudage SMT. Boîtier de base inversé avec contacts femelles pour des sorties d'appareils ou des connexions de cartes de circuits imprimés compatibles avec les doigts.

Ce texte a été traduit par une machine.
