Phoenix Contact Boîtier pour contacts mâles Nbr total de pôles 18 Pas: 5.08 mm 1825666 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Boîtier pour contacts mâles
Forme
mâle
Nbr de rangées
1
Dimension grille
5.08 mm
Nbr total de pôles
18
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
15,83 €
3
5% = 0,79 €
15,04 €
5
7% = 1,10 €
14,73 €
10
8% = 1,31 €
14,52 €
25
10% = 1,55 €
14,28 €
50
11% = 1,81 €
14,02 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (15,83 € / unité(s))
15,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur pour circuit imprimé
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 18
Caractéristiques techniques
- Nombre de connexions : 18
- Section nominale : 2,5 mm²
- Groupe d'isolants: I
- Tension nominale (III/3) : 4 kV
- Système enfichable : Classic COMBICON
- Verrouillage : bride filetée
- Nombre de potentiels : 18
- Hauteur totale (hauteur sans broche à souder) : 15 mm
- Température ambiante (montage) : -5 °C... 100 °C
- Force d'accouplement par pôle : 7 N env
- Force de traction par pôle env. 7 N
- Cycles d'accouplement : 25
- Type de produit
Boîtier pour contacts mâles
- Forme
mâle
- Nbr de rangées
1
- Spécificités
avec douille de traction
- Dimension grille
5.08 mm
- Nbr total de pôles
18
- Largeur
101.56 mm

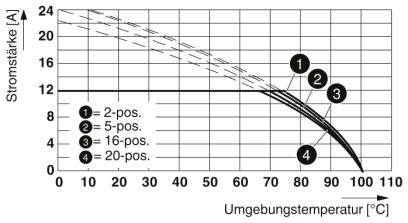

- Courant nominal
12 A
- Courant nominal - arrondi
12 A
- Contenu
1 pc(s)
- AWG max.
12
- AWG min.
24
- Longueur dénudée (max.)
7 mm

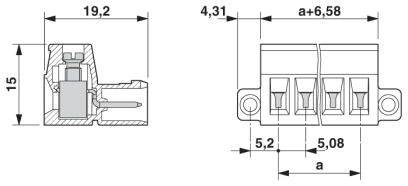

- Dim.
(L x l x H) 19.2 x 101.56 x 15 mm
- Connexion
raccord à vis
- Taille du filetage
M3
- Référence fabricant
1825666
- Couleur
vert
- Matériau d'isolation
PA
- Matériau du contact
Alliage de Cu, étamé
- Surface de contact coté enfichable
étain
- Tension nominale
320 V
- Hauteur
15 mm
- Longueur
19.2 mm
- Section max.
2.5 mm²
- Section (min.)
0.2 mm²
- Température max.
+100 °C
- Température min.
-40 °C
- Type
IC 2,5/18-STGF-5,08
- Nombre de pôles
18
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2209450 Phoenix Contact Boîtier pour contacts mâles Nbr total de pôles 18 Pas: 5.08 mm 1825666 1 pc(s)
Fiche technique 2209450 Phoenix Contact Boîtier pour contacts mâles Nbr total de pôles 18 Pas: 5.08 mm 1825666 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209450 Phoenix Contact Boîtier pour contacts mâles Nbr total de pôles 18 Pas: 5.08 mm 1825666 1 pc(s)
Description
Principe de raccordement connu permettant une utilisation dans le monde entier. Remplacement facile des cartes de circuits imprimés grâce à des assemblages enfichables. Bride vissable pour une stabilité mécanique maximale. Fiche mâle avec contacts mâles pour des sorties d'appareil sécurisées aux doigts ou des connexions de câbles volants. Peut être combiné avec la famille MSTB 2,5. Faible échauffement grâce à la force de contact la plus élevée.
