Name: Phoenix Contact DEK-REL- 5/I/1 Module relais Tension nominale: 5 V DC/AC Courant de commutation (max.): 3 A 1 NO (T) 1 p
Brand: Phoenix Contact
SKU: 2225813
Availability: InStock

Un module relais vert pour montage sur rail DIN, avec contacts de commutation visibles et étiquetage pour applications industrielles.

'Symbole électronique de schéma : Redresseur, LED, résistance et interrupteur connectés. Bornes A1, A2, 13, 14 représentées.'

Schéma de câblage d'un relais avec redresseur, voyant LED et bobine. Connexions aux bornes A1, A2, 13 et 14 représentées.

1/3

Photo non contractuelle

Type de produit

Module relais

Type de contact

1 NO (T)

Tension nominale

5 V DC/AC

Tension de contact (max.)

250 V/AC

Courant de commutation (max.)

3 A

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

8 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (36,66 € / unité(s))

36,66 €

Plus que 8 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,12 W.
Tension de commutation maximale : 250 V AC
Tension de commutation minimale : 0,1 V.
Courant de commutation minimal : 1 ma
Courant d'appel maximal : 5 A.
Puissance de coupure (charge résistive) maximale :
72 W (À 24 V DC)
60 W (À 48 V DC)
50 W (À 60 V DC)
50 W (À 110 V DC)
750 VA (À 250 V AC)
120 W (pour 24 V DC - jusqu'à 35°)
Pouvoir de coupure :
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,2 mm²... 2,5 mm²
Section de conducteur flexible : 0,2 mm²... 2,5 mm²
Section de conducteur AWG: 24... 14
Isolation : isolation de base
Catégorie de surtension III

Type de produit: Module relais

Type: DEK-REL- 5/I/1

Connexion: raccord à vis

Temps de réponse: 8 ms

Temps de descente: 15 ms

Type de contact: 1 NO (T)

Matériau du contact: AgNi + revêtement or dur

Tension nominale: 5 V DC/AC

Tension de contact (max.): 250 V/AC

Courant de commutation (max.): 3 A

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: avec LED

Température max.: +50 °C

Température min.: -20 °C

Longueur: 56 mm

Largeur: 6.2 mm

Hauteur: 80 mm

Dim.: (L x l x H) 56 x 6.2 x 80 mm

Contenu: 1 pc(s)

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2225813 Phoenix Contact DEK-REL- 5/I/1 Module relais Tension nominale: 5 V DC/AC Courant de commutation (max.): 3 A 1 NO (T) 1 p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225813 Phoenix Contact DEK-REL- 5/I/1 Module relais Tension nominale: 5 V DC/AC Courant de commutation (max.): 3 A 1 NO (T) 1 p

Description

Gain de place jusqu'à 73 %. Un câblage réduit au minimum.

Ce texte a été traduit par une machine.

Description

Gain de place jusqu'à 73 %. Un câblage réduit au minimum.

Ce texte a été traduit par une machine.

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Relais industriel TRU COMPONENTS TC-FY-41F-2 230V Tension nominale: 230 V/AC Courant de commutation (max.): 6 A 1 NF (R)

Conrad Electronic

9,99 €^*

Finder 22.23.8.230.4000 Relais industriel Tension nominale: 230 V/AC Courant de commutation (max.): 20 A 1 NO (T), 1 NF

Conrad Electronic

30,83 €^*

Finder 7S.23.9.024.0210 Relais Courant de commutation (max.): 10 A 1 NF (R), 2 NO (T) 1 pc(s)

Conrad Electronic

61,66 €^*

Finder 4C.02.8.230.0060 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

15,83 €^*

Finder 22.22.8.230.4000 Relais industriel Tension nominale: 230 V/AC Courant de commutation (max.): 20 A 2 NO (T) 1 pc(s

Conrad Electronic

29,99 €^*

Finder 48.52.8.230.0060 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

14,16 €^*

Eltako ER12-002-UC Relais de commutation Tension nominale: 230 V Courant de commutation (max.): 4 A 2 inverseurs (RT) 1

Conrad Electronic

46,66 €^*

Interface relais Finder 48.52.9.024.0050 Tension nominale: 24 V/DC Courant de commutation (max.): 8 A 2 inverseurs (RT)

Conrad Electronic

9,99 €^*

Module relais Finder 38.51.7.024.0050 Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc

Conrad Electronic

15,83 €^*

Finder 7S.16.9.024.5420 Relais industriel Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 4 NO (T), 2 NF (R

Conrad Electronic

112,49 €^*

Finder 48.52.7.012.0050 Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1 p

Conrad Electronic

14,99 €^*

Finder 48.52.8.230.0062 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

14,16 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-3 12V Tension nominale: 12 V/DC, 12 V/AC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,49 €^*

Eltako FR12-230V Interrupteur de champs électromagnétiques Tension nominale: 230 V Courant de commutation (max.): 16 A 1

Conrad Electronic

53,33 €^*

TE Connectivity RZ03-1A4-D012 Relais industriel Tension nominale: 12 V/DC 1 NO (T) Piece 1 pc(s)

Conrad Electronic

2,33 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-3 24V Tension nominale: 24 V/AC, 24 V/DC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,49 €^*

Relais industriel Finder 22.23.9.024.4000 Tension nominale: 24 V/DC Courant de commutation (max.): 20 A 1 NO (T), 1 NF (

Conrad Electronic

30,83 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-2 24V Tension nominale: 24 V/AC, 24 V/DC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,08 €^*

Finder 48.31.7.012.0050 Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 1 p

Conrad Electronic

12,49 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-2 12V Tension nominale: 12 V/DC, 12 V/AC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,08 €^*

TE Connectivity IM03TS Relais industriel Tension nominale: 5 V/DC 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

2,33 €^*

WAGO 859-302 Bloc de jonction à relais Tension nominale: 5 V/DC Courant de commutation (max.): 5 A 1 inverseur (RT) 1 pc

Conrad Electronic

48,33 €^*

Bloc de jonction à relais Phoenix Contact DEK-REL- 24/1/SEN 2964050 24 V/DC, 24 V/AC 3 A 1 NO (T) 10 pc(s)

Conrad Electronic

295,83 €^*

Relais pour circuits imprimés Phoenix Contact REL-MR- 4,5DC/21 2961367 4.5 V/DC 6 A 1 inverseur (RT) 10 pc(s)

Conrad Electronic

66,66 €^*

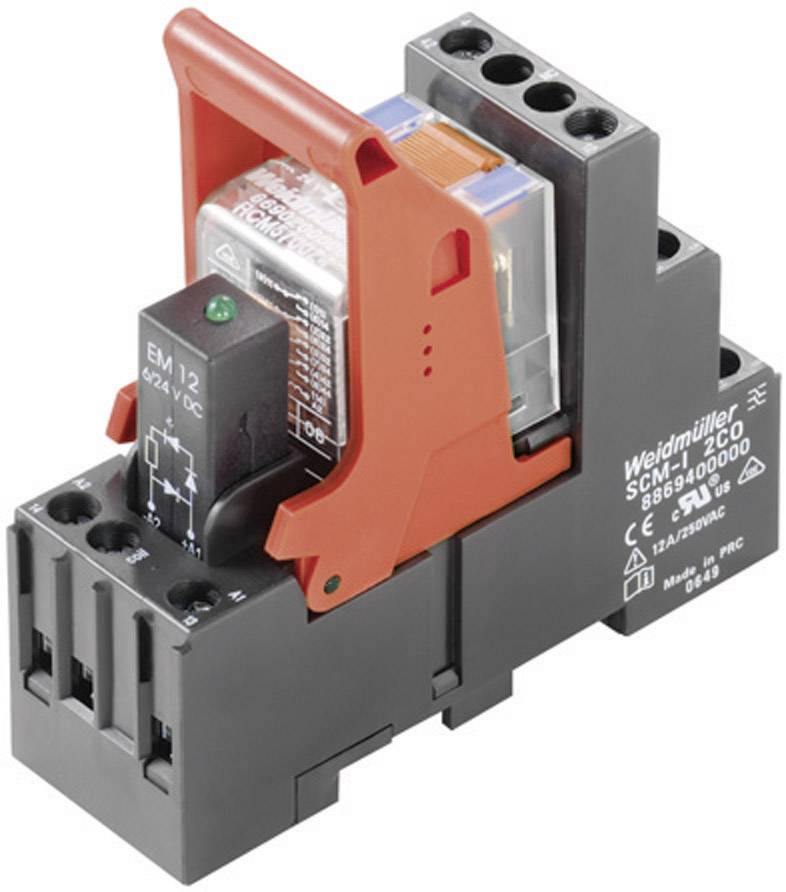

Module relais Weidmüller RCMKIT-I 24VAC 3CO LD 8920990000-1 24 V/AC 10 A 3 inverseurs (RT) 1 pc(s)

Conrad Electronic

17,49 €^*

Finder 4C.01.9.024.4050 Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 p

Conrad Electronic

14,99 €^*

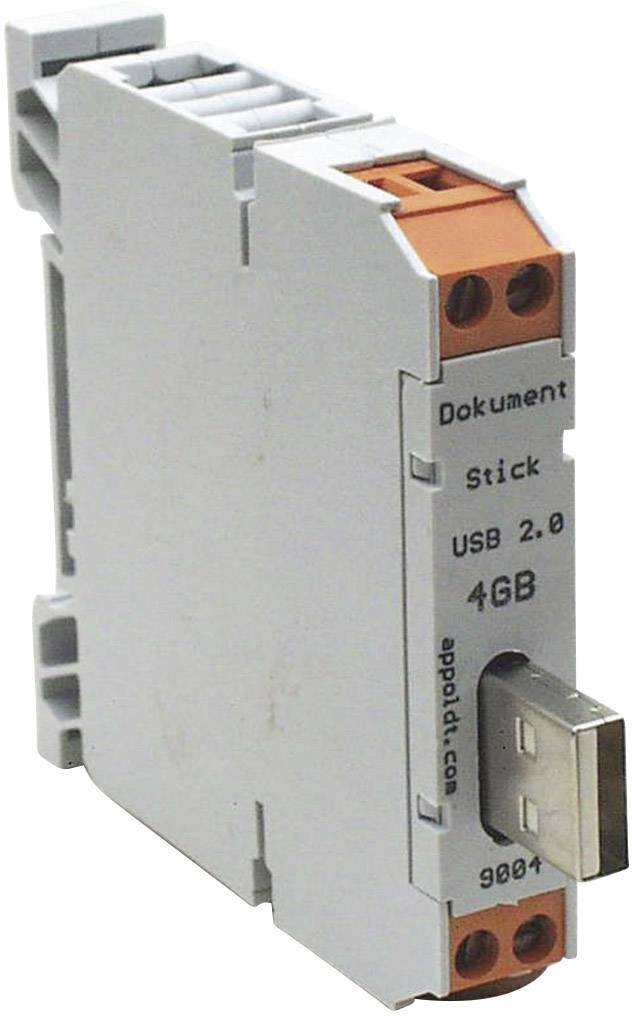

Appoldt Clé USB pour rail DIN 1 pc(s) USB2.0-16GB-A IP54
