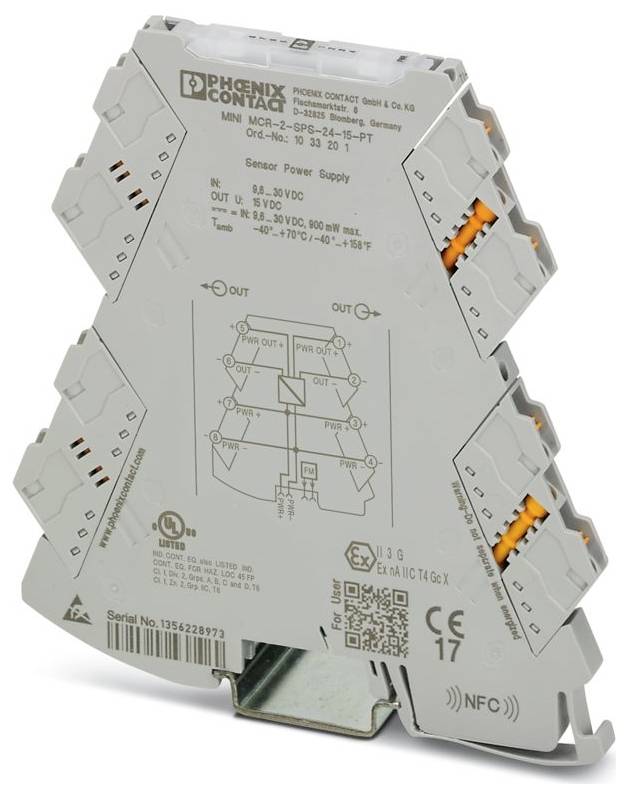

Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Source de tension constante 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Source de tension constante
Type
MINI MCR-2-SPS-24-15-PT
Dim.
(L x l x H) 119.2 x 6.2 x 109.81 mm
Connexion
Raccordement à ressort Push-In
Signal de sortie (tension)
15 V
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
91,66 €
3
3% = 2,54 €
89,12 €
5
4% = 3,56 €
88,10 €
10
5% = 4,23 €
87,43 €
25
5% = 4,99 €
86,67 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (91,66 € / unité(s))
91,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : MINI Analog Pro
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm² (avec douille de veine);0,14 mm² ... 2,5 mm² (sans douille)
- Section de conducteur AWG: 24 ... 12 (flexible)
- Largeur : 6,2 mm
- Hauteur : 109,81 mm
- Profondeur : 119,2 mm
- Couleur : gris (RAL 7042)
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20 (non évalué par UL)
- Température ambiante (fonctionnement): -40 °C ... 70 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: GB/T 3836.1;GB/T 3836.3
- Remarque: Pendant l'influence de la perturbation, il peut y avoir de petites variations.
- Type de montage : montage sur rail support
- Catégorie de surtension : II
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Longueur de dénudage : 10 mm
- Position de montage: indifférente
- ATEX : ATEX
- IECEx: IECEx
- Marquage : UL 508 Listed;Classe I, Div. 2, GROUPES A, B, C, D T6;CLASSE I, Zone 2, Groupe IIC T6
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22: HL 1 - HL 2
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23: HL 1 - HL 2
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24: HL 1 - HL 2
- Plage de tension d'alimentation: 9,6 V c.c. ... 30 V c.c. (le connecteur de bus à rail porteur peut être utilisé pour la liaison de tension d'alimentation (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, n° d'article 2869728), dépliable sur rail support de 35 mm selon EN 60715)
- CE : CE
- Certificat : DNV GL TAA000021E REV. 1
- Instructions de montage : Pour réduire la tension d'alimentation, le connecteur de bus à rail support peut être utilisé, rabattable sur rail support de 35 mm selon EN 60715.
- Compatibilité électromagnétique: Conformité à la directive CEM
- Rayonnement perturbateur : rayonnement perturbateur
- Autorisation de construction navale: Agrément de construction navale
- Résistance aux interférences : EN 61000-6-2
- Affichage de l'état : LED verte (tension d'alimentation)
- Séparation galvanique entre entrée et sortie : oui
- Approvisionnement : approvisionnement
- Consommation de courant typique : < 38,2 mA (24 V) ;< 79,8 mA (12 V)
- Courant de court-circuit : ≤ 35 mA
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Courant de sortie : ≤ 30 mA
- Isolation : isolation renforcée
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : B
- Humidité : B
- Vibration : A
- EMC: A
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension d'isolation nominale: 300 Veff
- Tension d'essai : 3 kV c.a. (50 Hz, 60 s)
- CCC / China-Ex: CCC / China-Ex
- GB standard : GB standard
- Séparation galvanique : séparation galvanique
- Coefficient de température maximal : < 0,01 %/K
- Erreur de transmission maximale : ≤ 0,4 % (de la valeur finale)
- Puissance absorbée : < 900 mW (9,6 V c.c.)
- Tension d'alimentation du transmetteur : 15 V
- Signal : Tension : Signal : Tension
- Tension du signal d'entrée : 9,6 V c.c. ... 30 V C.C.
- Installation Ex (EPL): GC;Div. 2
- Séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1 : séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1
- Signal de sortie Tension maximale : 15 V c.c.
- Tension de sortie en cas de rupture de fil : 15 V
- Ripple: < 20 mVss (600 Ω)
- Type
MINI MCR-2-SPS-24-15-PT
- Type de produit
Source de tension constante
- Dim.
(L x l x H) 119.2 x 6.2 x 109.81 mm
- Connexion
Raccordement à ressort Push-In
- Signal de sortie (tension)
15 V
- Signal de sortie (Courant)
≤ 30 mA
- Signal d'entrée (Tension)
9.6 V DC ... 30 V DC
- Contenu
1 pc(s)
- Largeur
6.2 mm
- Hauteur
109.81 mm
- Longueur
119.2 mm
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
- Tension d'alimentation (num.)
30 V/DC
- Tension d'alimentation U(B)
9.6 V DC ... 30 V DC
- Section câble flexible (max.)
2.5 mm²
- Section de câble rigide (max.)
2.5 mm²
- Section de câble flexible (min.)
0.14 mm²
- Section min. de câble rigide
0.2 mm²
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Source de tension constante 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562023 Phoenix Contact MINI MCR-2-SPS-24-15-PT 1033201 Source de tension constante 1 pc(s)
Description
Source de tension constante avec technique de raccordement enfichable pour générer une tension constante de haute précision de 15 V et alimenter des capteurs sans alimentation propre. Technique de raccordement Push-In.
