Phoenix Contact PLC-APT-UI-OUT 2906921

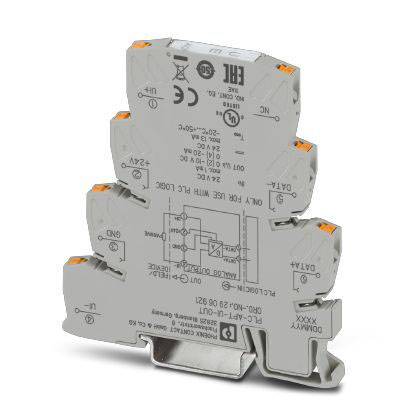

Un module de relais électrique gris avec plusieurs bornes de connexion et des inscriptions, pouvant être monté sur un rail DIN.

'Le schéma montre le module logique API, les interfaces de données et la connexion à un appareil de terrain passif en utilisant la tension et la masse.'

Schéma de câblage d'un module logique avec connexions entrée/sortie. Montre la connexion entre la logique API, le dispositif de terrain passif via un µC, D/A et les lignes de données.

1/3

Fiche technique (PDF)

6 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (104,16 € / unité(s))

120,83 €

-14 %

€

Plus que 6 pièce(s) en stock !

Signaler un incident juridique

Caractéristiques techniques

Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Nombre de connexions : 4
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Tension d'isolation de référence: 50 V
Tension nominale : 0,5 kV
Degré de pollution : 2
Catégorie de surtension III

Type: PLC-APT-UI-OUT

Hauteur: 80 mm

Longueur: 86 mm

Largeur: 6.2 mm

: IP20

Dim.: (L x l x H) 86 x 6.2 x 80 mm

Connexion: Raccordement Push-in

Référence fabricant: 2906921

Température ambiante max.: +50 °C

Température ambiante min.: -20 °C

Documents et téléchargements

Fiche technique

Fiche technique 2225672 Phoenix Contact PLC-APT-UI-OUT 2906921

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225672 Phoenix Contact PLC-APT-UI-OUT 2906921

Description

Module de sortie analogique pour modules logiques PLC (génération 2 uniquement), monocanal, type de signal (4... 20 ma, 0... 20 ma, 0... 10 V, 2... 10 V) configurable par commutateur DIP, connexion Push-in
