Phoenix Contact PLC-BPT- 24DC/21RW Support relais (L x l x H) 94 x 6.2 x 80 mm Piece 10 pc(s)

Module de relais électrique gris avec des clips orange, marqué 'Z1', 'Z2' et 'Y1', 'Y2'. Marquages CE et de conformité visibles.

Photo non contractuelle

Schéma de circuit d'un relais avec bornes : A1, A2, 11, 12, 14. Présente le câblage interne avec diode et interrupteur.

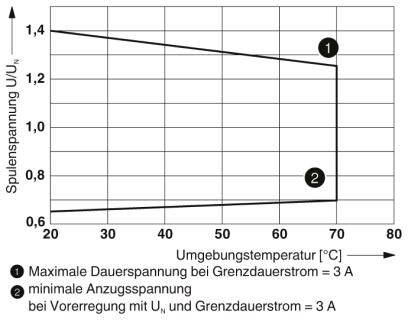

Le diagramme présente la tension de bobine U/UN en fonction de la température ambiante. Sont marquées la tension maximale continue et la tension minimale d'appel pour un courant permanent limite de 3 A.

1/3

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Support relais

Connexion

Push-In

Contenu

10 pc(s)

Couleur

gris

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

79 Paquet(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (8,75 € / unité(s))

87,49 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Température ambiante (stockage/transport): -40 °C 85 °C
Position de montage: indifférente
Longueur de dénudage : 10 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Référence de montage : peut être rangée sans distance

Type d'emballage: Piece

Type de produit: Support relais

Contenu: 10 pc(s)

Couleur: gris

Connexion: Push-In

Tension de fonctionnement: 24 V/DC

Type de contact: 1 inverseur (RT)

Convient pour marque: Phoenix Contact

Température min.: -25 °C

Température max.: +70 °C

Largeur: 6.2 mm

Hauteur: 80 mm

Longueur: 94 mm

Dim.: (L x l x H) 94 x 6.2 x 80 mm

Type: PLC-BPT- 24DC/21RW

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2209943 Phoenix Contact PLC-BPT- 24DC/21RW Support relais (L x l x H) 94 x 6.2 x 80 mm Piece 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209943 Phoenix Contact PLC-BPT- 24DC/21RW Support relais (L x l x H) 94 x 6.2 x 80 mm Piece 10 pc(s)

Description

Résistance aux vibrations et aux chocs conformément à la norme en 50155. Séparation sûre selon DIN en 50178 entre la bobine et le contact.

Ce texte a été traduit par une machine.
