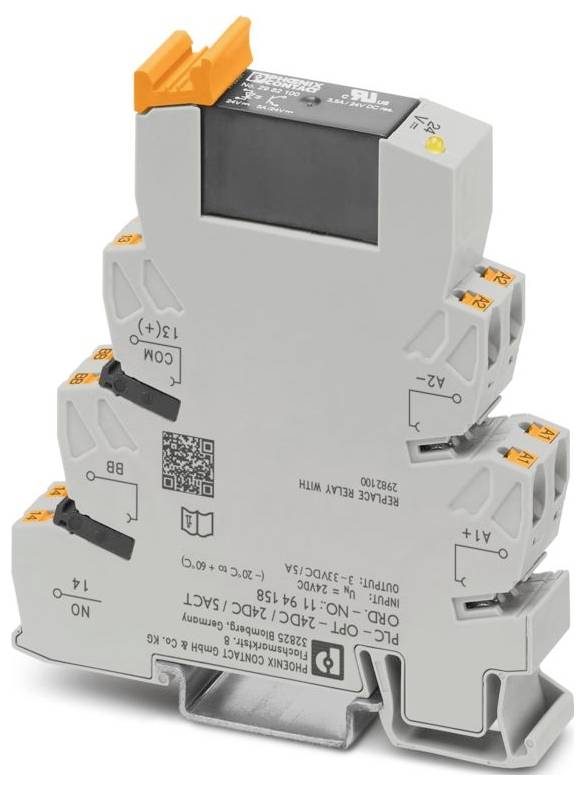

Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Relais à semi-conducteurs 1 NO (T) Piece 10 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
349,17 €
3
2% = 8,52 €
340,65 €
5
3% = 11,91 €
337,26 €
10
4% = 14,18 €
334,99 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (34,92 € / unité(s))
349,17 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : INTERFACE PLC
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1 mm² (douille TWIN)
- Section conducteur rigide: 0,14 mm² ... 2,5 mm²
- Section de conducteur AWG: 26 ... 14
- Largeur : 14 mm
- Hauteur : 80 mm
- Profondeur : 94 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -20 °C ... 60 °C
- Température ambiante (stockage/transport) : -25 °C ... 70 °C
- Normes/réglementations : IEC 60947-5-1
- Type de montage : montage sur rail support
- Catégorie de surtension III
- Degré de pollution : 2
- Longueur de dénudage : 10 mm
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,22 W
- Mode de fonctionnement : 100 % ED
- CE : CE
- Certificat : TAE0000196
- Plage de tension d'entrée: 19,2 V c.c. ... 28,8 V C.C.
- Temps de mise en marche typique : 20 µs
- Consignes de montage : réglable sans distance
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Circuit de protection : protection contre les polarités | diode de protection contre les polarités ; protection contre les surtensions
- Autorisation de construction navale: Agrément de construction navale
- Test du pollueur: Test du pollueur
- Plage de tension de sortie: 3 V c.c. ... 33 V DC
- Application : Fonction de sortie
- Courant d'enclenchement maximal : 15 A (10 ms)
- Isolation : isolation de base
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 15.09.2025
- Tension de test (entrée / sortie) : 2,5 kV (50 Hz, 1 min., entrée / sortie)
- TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
- Tension nominale (relais à semi-conducteurs) : 24 V c.c.
- Plage de tension d'entrée par rapport à l'ONU: 0,8 ... 1,2
- Courant d'entrée typique à UN: 9 mA
- Temps de désactivation typique : 400 µs
- Affichage de la tension de fonctionnement : LED jaune
- Fréquence de transmission: 300 Hz
- Version contact : 1 contact NO
- Type de sortie numérique : électronique
- Courant de durée limite: 5 A (voir courbe de Derating)
- Diminution de tension à max. Courant de durée limite: ≤ 200 mV
- Circuit de sortie : 2 conducteurs, sans masse
- Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
- UKCA: UKCA
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : D
- Humidité : A
- Vibration : B/C
- EMC: B
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension d'isolation nominale : 100 V c.c.
- Tension nominale de sortie : 24 V c.c.
- Tension nominale : 1,5 kV
- Limite de surtension : > 33 V c.c.
- Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques: Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques
- Lignes d'air et de fluage entre les circuits électriques: Lignes d'air et de fuite entre les circuits électriques
- Seuil de commutation Tension du signal « 1 » : > 16,7 V
- Seuil de commutation Tension du signal « 0 » : < 10,7 V
- Profondeur
94 mm
- Hauteur
80 mm
- Largeur
14 mm
- Connexion
Raccordement à ressort Push-In
- Type de contact
1 NO (T)
- Type d'emballage
Piece
- Spécificités
enfichable
- Temps de descente
400 µs
- Tension de fonctionnement (max.)
28.8 V/DC
- Tension de fonctionnement (min.)
19.2 V/DC
- Temps de réponse
20 µs
- Tension de contact (max.)
33 V/DC
- Tension d'entrée
19.2-28.8 V
- Température max.
60 °C
- Température min.
-20 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Relais à semi-conducteurs 1 NO (T) Piece 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565882 Phoenix Contact PLC-OPT- 24DC/ 24DC/ 5/ACT Relais à semi-conducteurs 1 NO (T) Piece 10 pc(s)
Description
INTERFACE PLC pour fonctions de sortie, composée de borne de base PLC-BSC.../ACT avec connecteur push-in et relais à semi-conducteurs miniatures enfichables, pour montage sur rail support NS 35/7,5, 1 contact NO, entrée : 24 V DC, sortie : 3 ... 33 V C.C./5 A
