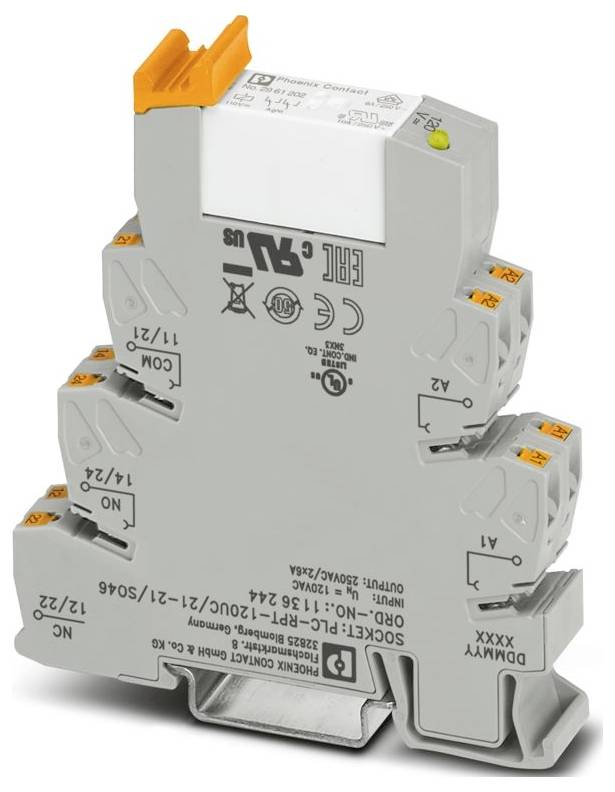

Phoenix Contact PLC-RPT-120UC/21-21/SO46 Module relais 2 inverseurs (RT) 10 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
2 inverseurs (RT)
Tension de contact (max.)
250 V DC/AC
Type
PLC-RPT-120UC/21-21/SO46
Connexion
Raccordement à ressort Push-In
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
183,33 €
3
2% = 13,44 €
178,85 €
5
3% = 31,25 €
177,08 €
10
4% = 74,50 €
175,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (183,33 € / unité(s))
183,33 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : INTERFACE PLC
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1 mm² (douille TWIN)
- Section conducteur rigide: 0,14 mm² ... 2,5 mm²
- Section de conducteur AWG: 26 ... 14
- Largeur : 14 mm
- Hauteur : 80 mm
- Profondeur : 94 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 55 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : IEC 60947-5-1
- Type de montage : montage sur rail support
- Catégorie de surtension III
- Degré de pollution : 3
- Longueur de dénudage : 10 mm
- Position de montage: indifférente
- Remarque sur le fonctionnement : la protection tactile de l'article doit > être assurée (en cas de tension de 25 V c.a./60 V c.c.) par le constructeur de l'installation. Il s'agit d'un appareil encastré sans protection contre le toucher direct.
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,84 W
- Mode de fonctionnement : 100 % ED
- CE : CE
- Certificat : TAE0000196
- Plage de tension d'entrée: 94,8 V c.a. ... 168 V C.A. (20 °C);93,5 V C.C. ... 168,3 V C.C. (20 °C)
- Consignes de montage : réglable sans distance
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Circuit de protection : maillon RC ; redresseur de pont
- Autorisation de construction navale: Agrément de construction navale
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c.
- Affichage de l'état : LED (jaune)
- Application : Filtre contre les interférences
- Courant d'enclenchement maximal : 15 A (300 ms)
- Isolation : isolation de base
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 11.12.2025
- TENSION NOMINALE D'ENTRÉE UN : 120 V C.A. ; 110 V C.C.
- Courant d'entrée typique à l'ONU: 8,5 mA (50 Hz); 9,5 mA (60 Hz)
- Version contact : 2 changeurs
- Courant de durée limite: 6 A
- UKCA: UKCA
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : D
- Humidité : A
- Vibration : B/C
- EMC: B
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension d'isolation nominale : 250 V c.a.
- Tension de choc assignée : 4 kV (séparation sûre, isolation renforcée et 6 KV entre le circuit d'entrée et les voies de courant de contact de sortie)
- Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques: Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques
- Lignes d'air et de fluage entre les circuits électriques: Lignes d'air et de fuite entre les circuits électriques
- Indice de protection (socle relais) : IP20 (socle relais)
- Type de protection (relais) : RT III (relais)
- Indice de protection (emplacement de montage): IP54 (emplacement de montage)
- Commutation : commutation
- Durée de vie mécanique : env. 3 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kVeff (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 8 ms
- Temps de rechute typique: 15 ms
- Type de contact de commutation: Contact simple
- Matériel de contact : Agni
- Tension de commutation minimale : 5 V (10 mA)
- Courant de commutation minimal : 10 mA (5 V)
- PUISSANCE DE COUPURE MAXIMALE (CHARGE OHMIQUE) : 144 W (24 V DC) ; 96 W (48 V DC) ; 60 W (60 V DC) ; 44 W (110 V DC) ; 57 W (220 V DC) ; 1500 VA (250 V AC)
- Puissance de commutation minimale : 0,12 W
- Fréquence de réseau : 50/60 Hz
- Tension nominale (relais électromécanique enfiché) : 60 V c.c.
- Tension de rechute typique : 45 V c.a.
- Type de produit
Module relais
- Type
PLC-RPT-120UC/21-21/SO46
- Connexion
Raccordement à ressort Push-In
- Tension de fonctionnement (min.)
94.8 V/AC
- Tension de fonctionnement (max.)
168 V/AC
- Temps de réponse
8 ms
- Temps de descente
15 ms
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
1500 VA
- Puissance de la bobine
0.84 W
- Spécificités
enfichable
IP20
- Température max.
85 °C
- Température min.
-40 °C
- Profondeur
94 mm
- Longueur
94 mm
- Largeur
14 mm
- Hauteur
80 mm
- Dim.
(L x l x H) 94 x 14 x 80 mm
- Contenu
10 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3564975 Phoenix Contact PLC-RPT-120UC/21-21/SO46 Module relais 2 inverseurs (RT) 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564975 Phoenix Contact PLC-RPT-120UC/21-21/SO46 Module relais 2 inverseurs (RT) 10 pc(s)
Description
INTERFACE PLC contre les courants parasites ou les tensions parasites du côté de commande. Composé de borne de base avec connecteur push-in et relais miniatures enfichables avec contact de puissance jusqu'à 2x 8 A, 2 changeurs, tension d'entrée 120 V c.a.
