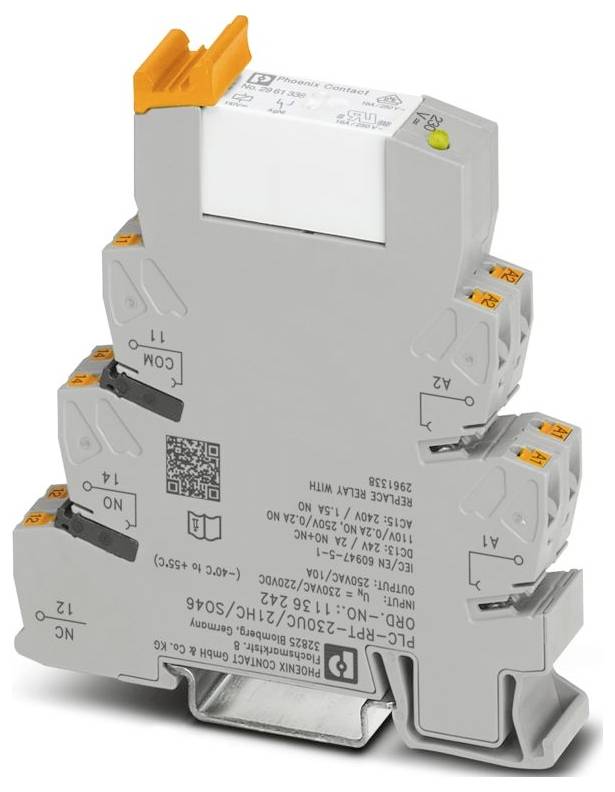

Name: Phoenix Contact PLC-RPT-230UC/21HC/SO46 Module relais 1 inverseur (RT) 10 pc(s)
Brand: Phoenix Contact
SKU: 3564951
Availability: InStock

Phoenix Contact PLC-RPT-230UC/21HC/SO46 Module relais 1 inverseur (RT) 10 pc(s)-0

Photo non contractuelle

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension de contact (max.)

250 V DC/AC

Type

PLC-RPT-230UC/21HC/SO46

Connexion

Raccordement à ressort Push-In

Fiche technique (PDF)

Livraison avant le jeu. 8 octobre

3 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (183,33 € / unité(s))

183,33 €

dont 0,02 € d’éco-part

Plus que 3 Paquet(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Famille de produits : INTERFACE PLC
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1 mm² (douille TWIN)
Section conducteur rigide: 0,14 mm² ... 2,5 mm²
Section de conducteur AWG: 26 ... 14
Largeur : 14 mm
Hauteur : 80 mm
Profondeur : 94 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -40 °C ... 55 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 2000 m
Normes/réglementations : IEC 60947-5-1
Type de montage : montage sur rail support
Catégorie de surtension III
Degré de pollution : 3
Longueur de dénudage : 10 mm
Position de montage: indifférente
Remarque sur le fonctionnement : la protection tactile de l'article doit > être assurée (en cas de tension de 25 V c.a./60 V c.c.) par le constructeur de l'installation. Il s'agit d'un appareil encastré sans protection contre le toucher direct.
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Puissance de perte maximale à condition nominale : 2,3 W
Mode de fonctionnement : 100 % ED
CE : CE
Certificat : TAE0000196
Plage de tension d'entrée: 179,4 V c.a. ... 264,5 V C.A. (20 °C);171,6 V C.C. ... 253 V C.C. (20 °C)
Consignes de montage : réglable sans distance
Compatibilité électromagnétique: Conformité à la directive CEM
Directive basse tension : conformité à la directive NS
Circuit de protection : maillon RC ; redresseur de pont
Autorisation de construction navale: Agrément de construction navale
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a./c.c.
Affichage de l'état : LED (jaune)
Application : Filtre contre les interférences
Courant d'enclenchement maximal : 30 A (300 ms, contact avec la boucle)
Isolation : isolation de base
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 11.12.2025
TENSION NOMINALE D'ENTRÉE UN : 230 V C.A. ; 220 V C.C.
Courant d'entrée typique à l'ONU: 8,5 mA (50 Hz); 10 mA (60 Hz)
Version contact : 1 changeur
Courant de durée limite: 6 A;10 A (valeur valable pour les raccordements 12. Si les connecteurs sont pondus en 12, la valeur normale s'applique.)
UKCA: UKCA
Données relatives à la construction navale: Données relatives à la construction navale
Température : D
Humidité : A
Vibration : B/C
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation nominale : 250 V c.a.
Tension de choc assignée : 4 kV (séparation sûre, isolation renforcée et 6 KV entre le circuit d'entrée et les voies de courant de contact de sortie)
Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques: Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques
Lignes d'air et de fluage entre les circuits électriques: Lignes d'air et de fuite entre les circuits électriques
Indice de protection (socle relais) : IP20 (socle relais)
Type de protection (relais) : RT II (relais)
Indice de protection (emplacement de montage): IP54 (emplacement de montage)
Commutation : commutation
Durée de vie mécanique : env. 3 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 4 kVeff (50 Hz, 1 min., enroulement/contact)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : polarisé
Temps de réponse typique: 7 ms
Temps de rechute typique: 10 ms
Type de contact de commutation: Contact simple
Matériel de contact : Agni
Tension de commutation minimale : 12 V (10 mA)
Courant de commutation minimal : 10 mA (12 V)
Puissance d'arrêt (charge ohmique) maximale: 144 W (24 V DC);240 W (24 V DC, valeur valable pour les connexions 12. Si les connecteurs sont pontés en 12, la valeur normale s'applique.);58 W (48 V DC) ;48 W (60 V DC);50 W (110 V DC);80 W (220 V DC) ;1500 VA (250 V AC);2500 W (250 V AC, valeur valable pour les connecteurs 12. Si les connecteurs sont pondus en 12, la valeur normale s'applique.)
PUISSANCE DE COMMUTATION : 2 A (DC13, 24 V) ; 0,2 A (DC13, 250 V) ; 6 A (AC15, 24 V) ; 6 A (AC15, 250 V)
Fréquence de réseau : 50/60 Hz
Tension nominale (relais électromécanique enfiché) : 110 V c.c.
Tension de rechute typique : 60 V c.a.

Type de produit: Module relais

Type: PLC-RPT-230UC/21HC/SO46

Connexion: Raccordement à ressort Push-In

Tension de fonctionnement (min.): 179.4 V/AC

Tension de fonctionnement (max.): 264.5 V/AC

Temps de réponse: 7 ms

Temps de descente: 10 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 2500 W

Puissance de la bobine: 2.3 W

Spécificités: avec circuit RC

: IP20

Température max.: 55 °C

Température min.: -40 °C

Profondeur: 94 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (l x H x P) 14 x 80 x 94 mm

Contenu: 10 pc(s)

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Module relais 1 inverseur (RT) 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 Module relais 1 inverseur (RT) 10 pc(s)

Description

INTERFACE PLC contre les courants parasites ou les tensions parasites du côté de commande. Composé de borne de base avec connecteur push-in et relais miniatures enfichables avec contact de puissance jusqu'à 10 A, 1 inverseur, tension d'entrée 230 V c.a.
