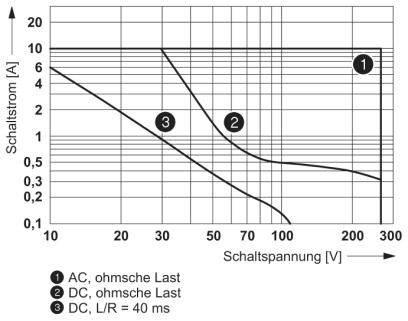

![Le diagramme montre le courant de commutation [A] en fonction de la tension de commutation [V] ; courbes pour charge ohmique AC, charge ohmique DC et DC L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002209947TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

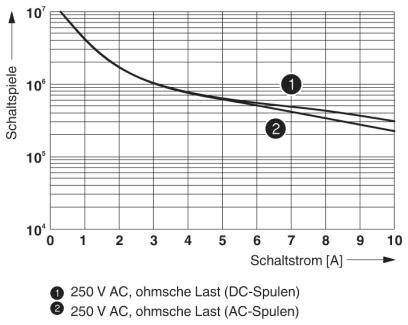

![Diagramme : Durée de vie des interrupteurs. Axes : Nombre de cycles de commutation (vertical), Courant de commutation [A] (horizontal). Deux courbes pour 250 V CA, charge ohmique. Courbe 1 : Bobines CC ; Courbe 2 : Bobines CA.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002209947TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Photo non contractuelle

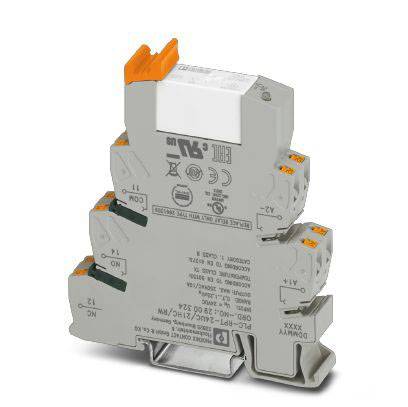

Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inve
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
1 inverseur (RT)
Tension nominale
24 V/DC
Tension de contact (max.)
250 V DC/AC
Courant de commutation (max.)
10 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
63,33 €
3
3% = 1,75 €
61,58 €
5
4% = 2,46 €
60,87 €
10
5% = 2,93 €
60,40 €
25
5% = 3,45 €
59,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (63,33 € / unité(s))
63,33 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Puissance dissipée dans une condition nominale de 0,48 W.
- Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée.)
- Tension de commutation minimale : 12 V (à 10 ma)
- Courant de commutation minimal : 10 ma (à 12 V)
- Courant d'appel maximal : 30 A (300 ms)
- Puissance de coupure (charge résistive) maximale :
- 240 W (À 24 V DC)
- 20 W (À 48 V DC)
- 18 W (À 60 V DC)
- 23 W (À 110 V DC)
- 40 W (À 220 V DC)
- 1500 VA (À 250 V AC)
- Pouvoir de coupure :
- 2 A (24 V (DC13))
- 0,2 A (220 V (DC13))
- 6 A (230 V (AC 15))
- Position de montage: indifférente
- Référence de montage : peut être rangée sans distance
- Longueur de dénudage : 8 mm
- Section de conducteur rigide : 0,14 mm²... 2,5 mm²
- Section de conducteur flexible : 0,14 mm²... 2,5 mm²
- Section de conducteur AWG : 26... 14
- Tension d'isolation nominale : 250 V AC
- Tension nominale : 6 kV
- Isolation : isolation de base
- Catégorie de surtension III
- Type de produit
Module relais
- Type
PLC-RPT- 24UC/21HC/RW
- Connexion
Push-In
- Temps de réponse
5 ms
- Temps de descente
11 ms
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgNi
- Tension nominale
24 V/DC
- Tension de contact (max.)
250 V DC/AC
- Courant de commutation (max.)
10 A
- Durée de vie mécanique
3x 10 7 cycles de commutation
- Spécificités
avec LED
RT III
- Température max.
+70 °C
- Température min.
-40 °C
- Longueur
94 mm
- Largeur
14 mm
- Hauteur
80 mm
- Dim.
(L x l x H) 94 x 14 x 80 mm
- Contenu
1 pc(s)
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inve
Fiche technique 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inve
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2209947 Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inve
Description
Certifié conforme à la norme en 50155. Résistance aux vibrations et aux chocs conformément à la norme en 50155. Séparation sûre selon DIN en 50178 entre la bobine et le contact.
