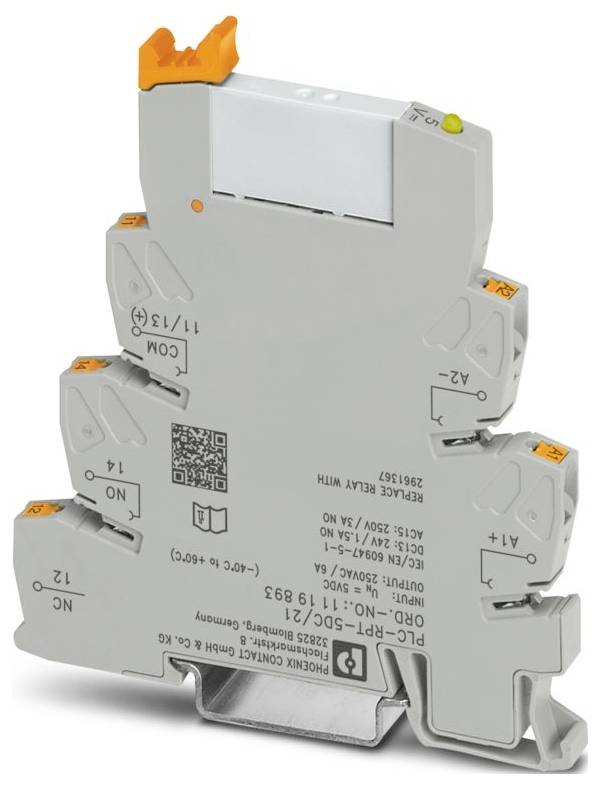

Phoenix Contact PLC-RPT- 5DC/21 Module relais 1 inverseur (RT) Piece 10 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Module relais
Type de contact
1 inverseur (RT)
Tension de contact (max.)
250 V DC/AC
Type
PLC-RPT- 5DC/21
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
137,49 €
3
2% = 3,36 €
134,13 €
5
3% = 4,69 €
132,80 €
10
4% = 5,58 €
131,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (13,75 € / unité(s))
137,49 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : INTERFACE PLC
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1 mm² (douille TWIN)
- Section conducteur rigide: 0,14 mm² ... 2,5 mm²
- Section de conducteur AWG: 26 ... 14
- Largeur : 6,2 mm
- Hauteur : 80 mm
- Profondeur : 94 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations : IEC 60947-5-1
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 3
- Longueur de dénudage : 10 mm
- Position de montage: indifférente
- Remarque sur le fonctionnement : la protection tactile de l'article doit > être assurée (en cas de tension de 25 V c.a./60 V c.c.) par le constructeur de l'installation. Il s'agit d'un appareil encastré sans protection contre le toucher direct.
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,22 W
- Mode de fonctionnement : 100 % ED
- CE : CE
- Certificat : TAE0000196
- Plage de tension d'entrée: 4,2 V c.c. ... 7 V C.C. (20 °C)
- Consignes de montage : réglable sans distance
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Circuit de protection : protection contre les polarités | diode de protection contre les polarités;protection contre les surtensions | diode de roue libre
- Autorisation de construction navale: Agrément de construction navale
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c. (pour des tensions supérieures à 250 V (L1, L2, L3) entre les mêmes bornes des modules voisins, poser la plaque de séparation PLC-ATP. Un pont de potentiel est ensuite effectué avec FBST 8-PLC...ou...FBST 500...)
- Application : Universal
- Courant de court-circuit : 200 A (courant de court-circuit conditionnel)
- Courant d'enclenchement maximal : 10 A (4 s)
- Isolation : séparation sûre, isolation renforcée
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 11.12.2025
- TENSION NOMINALE D'ENTRÉE UN : 5 V C.C.
- Courant d'entrée typique à UN: 38 mA
- Affichage de la tension de fonctionnement : LED jaune
- Version contact : 1 changeur
- Courant de durée limite: 6 A
- Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
- Type de contact : contact de puissance
- UKCA: UKCA
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : D
- Humidité : A
- Vibration : B/C
- EMC: B
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension d'isolation nominale : 250 V c.a.
- Tension nominale : 6 kV
- Indice de protection (socle relais) : IP20 (socle relais)
- Type de protection (relais) : RT III (relais)
- Indice de protection (emplacement de montage): IP54 (emplacement de montage)
- Commutation : commutation
- Durée de vie mécanique : 2 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kVeff (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 5 ms
- Temps de rechute typique: 8 ms
- Type de contact de commutation: Contact simple
- Matériau contact: AgSnO
- Tension de commutation minimale : 5 V (100 mA)
- Courant de commutation minimal : 10 mA (12 V)
- Puissance d'arrêt maximale (charge ohmique): 140 W (à 24 V DC); 20 W (à 48 V DC); 18 W (à 60 V DC); 23 W (à 110 V DC); 40 W (à 220 V DC); 1500 VA (à 250 V AC)
- Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,1 A (à 220 V, DC13) ; 3 A (à 24 V, AC15) ; 3 A (à 120 V, AC15) ; 3 A (à 230 V, AC15)
- Tension nominale (relais électromécanique enfiché) : 5 V c.c.
- Fusible de sortie : 4 A GL/gG NEOZED
- Type d'emballage
Piece
- Type de produit
Module relais
- Type
PLC-RPT- 5DC/21
- Connexion
Raccordement à ressort Push-In
- Tension de fonctionnement (min.)
4.2 V/DC
- Tension de fonctionnement (max.)
7 V/DC
- Temps de réponse
5 ms
- Temps de descente
8 ms
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgSnO
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
1500 VA
- Spécificités
enfichable
IP20
- Température max.
60 °C
- Température min.
-40 °C
- Profondeur
94 mm
- Largeur
6.2 mm
- Hauteur
80 mm
- Dim.
(l x H x P) 6.2 x 80 x 94 mm
- Contenu
10 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3564485 Phoenix Contact PLC-RPT- 5DC/21 Module relais 1 inverseur (RT) Piece 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564485 Phoenix Contact PLC-RPT- 5DC/21 Module relais 1 inverseur (RT) Piece 10 pc(s)
Description
Interface PLC, comprenant le module de base PLC-BPT.../21 avec raccordement Push-in et un relais miniature enfichable avec contact de puissance, pour montage sur profilé NS 35/7,5, 1 contact inverseur, tension d'entrée : 5 V DC
