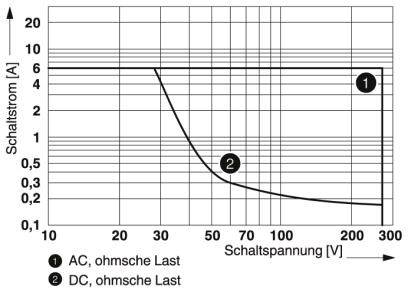

![Le diagramme montre le courant de commutation [A] en fonction de la tension de commutation [V] avec deux courbes : AC et DC, charge ohmique. Le courant de commutation diminue lorsque la tension augmente.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225763TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Phoenix Contact PLC-RSC-230UC/21/EX Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 6 A 1 invers
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
1 inverseur (RT)
Tension nominale
230 V/AC
Tension de contact (max.)
250 V DC/AC
Courant de commutation (max.)
6 A
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
208,33 €
3
2% = 5,09 €
203,24 €
5
3% = 7,10 €
201,23 €
10
4% = 8,46 €
199,87 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (20,83 € / unité(s))
208,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Puissance dissipée dans une condition nominale de 0,74 W.
- Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
- Tension de commutation minimale : 5 V (à 100 ma)
- Courant de commutation minimal : 10 ma (à 12 V)
- Courant d'appel maximal : 10 A (4 s)
- Puissance de coupure (charge résistive) maximale :
- 140 W (À 24 V DC)
- 20 W (À 48 V DC)
- 18 W (À 60 V DC)
- 23 W (À 110 V DC)
- 40 W (À 220 V DC)
- 1500 VA (À 250 V AC)
- Pouvoir de coupure :
- 2 A (À 24 V, DC13)
- 0,2 A (À 110 V, DC13)
- 0,1 A (À 220 V, DC13)
- 3 A (À 24 V, AC15)
- 3 A (À 120 V, AC15)
- 3 A (À 230 V, AC15)
- Position de montage: indifférente
- Référence de montage : peut être rangée sans distance
- Longueur de dénudage : 8 mm
- Section de conducteur rigide : 0,14 mm²... 2,5 mm²
- Section de conducteur flexible : 0,14 mm²... 2,5 mm²
- Section de conducteur AWG : 26... 14
- Catégorie de surtension III
- Type de produit
Module relais
- Type
PLC-RSC-230UC/21/EX
- Connexion
raccord à vis
- Temps de réponse
7 ms
- Temps de descente
15 ms
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgSnO
- Tension nominale
230 V/AC
- Tension de contact (max.)
250 V DC/AC
- Courant de commutation (max.)
6 A
- Durée de vie mécanique
2x 10 7 cycles de commutation
- Spécificités
avec LED
IP20
- Température max.
+60 °C
- Température min.
-20 °C
- Longueur
94 mm
- Largeur
6.2 mm
- Hauteur
80 mm
- Dim.
(L x l x H) 94 x 6.2 x 80 mm
- Contenu
10 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 6 A 1 invers
Fiche technique 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 6 A 1 invers
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225763 Phoenix Contact PLC-RSC-230UC/21/EX Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 6 A 1 invers
Description
INTERFACE PLC, composée d'une borne de base montable sur rail de charge en 6,2 mm avec connexion à vis et relais miniature enfichable avec contact de puissance 6A, 1 inverseur, tension d'entrée 230 V AC/220 V DC. Homologué ATEX/IECEx (zone 2) et ex-zone classe I, div. 2)
