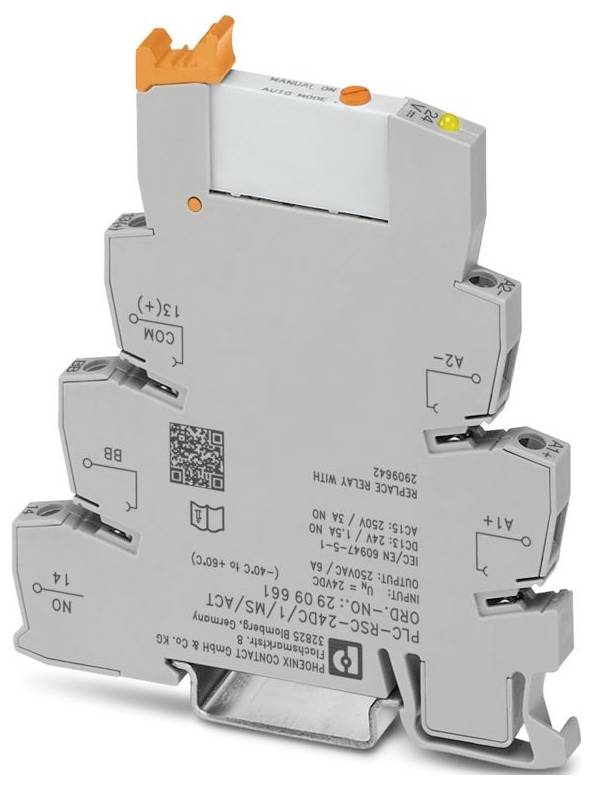

Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Module relais 1 NO (T) Piece 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Module relais
Type de contact
1 NO (T)
Tension de contact (max.)
250 V DC/AC
Type
PLC-RSC- 24DC/ 1/MS/ACT
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
14,99 €
3
5% = 0,74 €
14,25 €
5
7% = 1,04 €
13,95 €
10
8% = 1,24 €
13,75 €
25
10% = 1,46 €
13,53 €
50
11% = 1,71 €
13,28 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (14,99 € / unité(s))
14,99 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : INTERFACE PLC
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,6 Nm... 0,8 Nm
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (douille simple); 2 x 0,5 mm² ... 1,5 mm² (douille TWIN)
- Section conducteur rigide: 0,14 mm² ... 2,5 mm²
- Section de conducteur AWG: 26 ... 14
- Largeur : 6,2 mm
- Hauteur : 80 mm
- Profondeur : 94 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: IEC 60664;IEC 60947-5-1
- Type de montage : montage sur rail support
- Catégorie de surtension III
- Degré de pollution : 3
- Longueur de section dénudée : 8 mm
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,22 W
- Mode de fonctionnement : 100 % ED
- CE : CE
- Certificat : TAE0000196
- Plage de tension d'entrée: 18,5 V c.c. ... 33,6 V C.C. (20 °C)
- Consignes de montage : réglable sans distance
- Compatibilité électromagnétique: Conformité à la directive CEM
- Directive basse tension : conformité à la directive NS
- Circuit de protection : protection contre les polarités | diode de protection contre les polarités ; diode de roue libre ; diode de roue libre
- Autorisation de construction navale: Agrément de construction navale
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c. (pour des tensions supérieures à 250 V (L1, L2, L3) entre les mêmes bornes des modules voisins, poser la plaque de séparation PLC-ATP. Un pont de potentiel est ensuite effectué avec FBST 8-PLC...ou...FBST 500...)
- Application : interrupteur manuel
- Courant de court-circuit : 200 A (courant de court-circuit conditionnel)
- Courant d'enclenchement maximal : 10 A (4 s)
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 12.09.2025
- TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
- Courant d'entrée typique à UN: 9 mA
- Affichage de la tension de fonctionnement : LED jaune
- Version contact : 1 contact NO
- Courant de durée limite: 6 A
- Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
- Normes / Dispositions: Normes / Dispositions
- Type de contact : contact de puissance
- UKCA: UKCA
- Données relatives à la construction navale: Données relatives à la construction navale
- Température : D
- Humidité : A
- Vibration : B/C
- EMC: B
- Enclosure: Required protection according to the rules shall be provided upon installation on board
- Tension d'isolation de référence: 250 V
- Indice de protection (socle relais) : IP20 (socle relais)
- Type de protection (relais) : RT II (relais)
- Commutation : commutation
- Durée de vie mécanique : 1 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kV c.a. (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 5 ms
- Temps de rechute typique: 8 ms
- Type de contact de commutation: Contact simple
- Matériau contact: AgSnO
- Tension de commutation minimale : 5 V (à 100 mA)
- Courant de commutation minimal : 10 mA (12 V)
- Puissance d'arrêt maximale (charge ohmique): 140 W (à 24 V DC); 20 W (à 48 V DC); 18 W (à 60 V DC); 23 W (à 110 V DC); 40 W (à 220 V DC); 1500 VA (à 250 V AC)
- Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,1 A (à 220 V, DC13) ; 3 A (à 24 V, AC15) ; 3 A (à 120 V, AC15) ; 3 A (à 230 V, AC15)
- Propriétés de l'isolement: Bobine/contact: Propriétés d'isolement: Bobine/contact
- Résistance à la tension nominale : 6 kV
- Tension nominale (relais électromécanique enfiché) : 24 V c.c.
- Fusible de sortie : 4 A GL/gG NEOZED
- Type d'emballage
Piece
- Type de produit
Module relais
- Type
PLC-RSC- 24DC/ 1/MS/ACT
- Connexion
raccord à vis
- Tension de fonctionnement (min.)
18.5 V/DC
- Tension de fonctionnement (max.)
33.6 V/DC
- Temps de réponse
5 ms
- Temps de descente
8 ms
- Type de contact
1 NO (T)
- Matériau du contact
AgSnO
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
1500 VA
- Spécificités
avec bouton de test
IP20
- Température max.
60 °C
- Température min.
-40 °C
- Profondeur
94 mm
- Largeur
6.2 mm
- Hauteur
80 mm
- Dim.
(l x H x P) 6.2 x 80 x 94 mm
- Contenu
1 pc(s)
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Module relais 1 NO (T) Piece 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580319 Phoenix Contact PLC-RSC- 24DC/ 1/MS/ACT Module relais 1 NO (T) Piece 1 pc(s)
Description
INTERFACE PLC pour fonctions de sortie, composée de la borne de base PLC-BSC.../ACT avec raccord vissé et relais miniatures enfichables avec contact de puissance et commande manuelle, 1 contact NO, tension d'entrée 24 V DC
