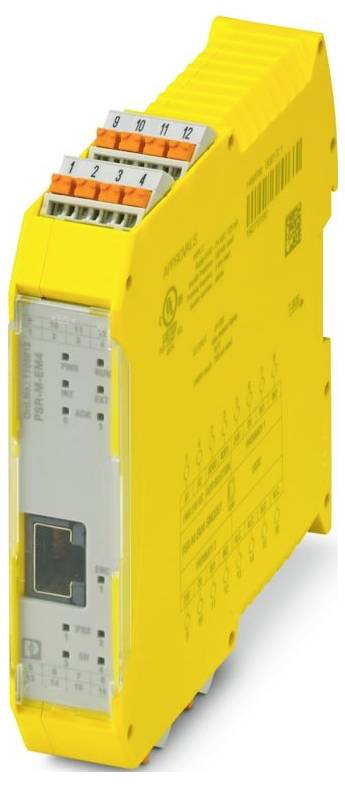

Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 Module d'extension
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
520,83 €
3
2% = 12,70 €
508,13 €
5
3% = 17,75 €
503,08 €
10
4% = 21,14 €
499,69 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (520,83 € / unité(s))
520,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 14
- Largeur : 22,61 mm
- Hauteur : 107,74 mm
- Profondeur : 113,6 mm
- Matériau du boîtier : polyamide PA non renforcé
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -10 °C ... 55 °C (observer le Derating)
- Température ambiante (stockage/transport) : -20 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de dénudage : 10 mm
- Position de montage : verticale ou horizontale
- Puissance de perte maximale à condition nominale: 2,86 W (UB = 28,8 V, IN1 = IN2 = 50 mA)
- Indice de protection: III
- CE : CE
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : type. 8 mA (par voie chez US)
- Raccordement conducteur : raccord conducteur
- Consignes de montage : respecter le derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement): 95 % (pas d'engourdissement)
- Choc : 10g pour Δt = 16 ms (choc permanent, 1000 chocs par direction spatiale)
- Circuit de protection : diode de suppression
- Affichage de l'état : 5 x LED (jaune), 1 x LED (vert), 2 x LED (orange)
- Désignation : A1/A2
- Application : contrôleur de vitesse ; contrôleur d'arrêt ; surveillance du sens de rotation
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant de mise en marche : 3,5 A (Δt = 1 ms pour US)
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +20 % (sécurisation externe, typiquement 1 A)
- Courant d'alimentation de commande assignée IS: Type. 55 mA
- Temps : temps
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation : isolation de base 4 kV entre alimentation 24 V et E/S au boîtier
- Temps de filtrage : type. 5 ms (à A1 en cas de chute de tension aux États-Unis)
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL): E
- Niveau d'intégrité de sécurité (SIL): 3
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 95 % (pas d'engourdissement)
- Nom de l'entrée: Entrée de l'encodeur
- Description de l'entrée: Sin/Cos;Fonction de diagnostic: Sin²(x) + cos²(x) = 1
- Nombre d'entrées : 1
- Affichage des erreurs : 2 x LED (rouge)
- Précision : 5 % (par rapport à la limite paramétrée)
- Plage de tension d'entrée Signal « 0 » : 0 V c.c. ... 5 V C.C. (NPN);16 V C.C. ... 28,8 V C.C. (PNP)
- Plage de tension d'entrée Signal « 1 » : 16 V c.c. ... 28,8 V C.C. (NPN);0 V C.C. ... 5 V C.C. (PNP)
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 1,32 W
- Données techniques de sécurité: IEC 61508 - Haute demande: Données techniques de sécurité: IEC 61508 - Haute demande
- Temps de redémarrage : min. 5 s (durée du bateau); max. 10 s (heure du bateau)
- Plage de courant d'entrée Signal « 0 » : < 2 mA (NPN)
- Fréquence limite : max. 500 kHz
- Max. Résistance totale admissible: 150 Ω
- Protection contre les courts-circuits : non
- Temps de réaction : voir Manuel de l'utilisateur
- Interfaces : TBUS de rail support pour raccordement au module maître, inclus dans la livraison;Encodeur;Interrupteur de proximité
- Plage de tension de sortie nominale: 16,7 V c.c. ... 26,3 V C.C. (US - 2,5 V)
- Mesure : Mesure
- Degré de palpage : 55 %... 95 %
- Largeur d'impulsion : min. 20 µs
- Impédance d'entrée: 120 Ω (par voie)
- Numérique : Alimentation du commutateur de proximité (24V/0V) : Numérique : Alimentation du commutateur de proximité (24V/0V)
- Sinus / Cosinus forme de signal / niveau de signal: 0,8 VPP ... 1,2 VPP (offset : 2,5 V ±20 %, déphasage voie A, B : 90° ±30°)
- Type de produit
Module d'extension
- Nombre d’entrées max.
3
- Hauteur
107.74 mm
- Longueur
113.6 mm
- Largeur
22.61 mm
IP20
- Dim.
(L x l x H) 113.6 x 22.61 x 107.74 mm
- Connexion
Raccordement Push-in
- Référence fabricant
1105012
- Type
PSR-M-EM4-SINCOS1-PI
- Montage
Montage sur profilé support/rack
- Profondeur
113.6 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3564089 Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 Module d'extension
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564089 Phoenix Contact PSR-M-EM4-SINCOS1-PI 1105012 Module d'extension
Description
Module d'extension sécurisé pour la surveillance de l'arrêt, de la vitesse de rotation, du sens de rotation, de la surveillance de 2 axes, du contacteur de proximité NPN/PNP, 1 x encodeur Sin/Cos, interface TBUS, jusqu'à SIL 3, CAT. 4/PL e, borne push-in enfichable, Connecteur TBUS inclus
