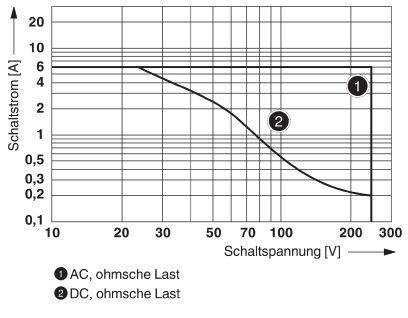

![Le diagramme représente le courant de commutation [A] en fonction de la tension de commutation [V]. Deux courbes : '1 AC, charge ohmique' et '2 DC, charge ohmique'. Le courant de commutation diminue avec l'augmentation de la tension.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225683TI04/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6
Photo non contractuelle
Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 inverseurs (RT) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais
Tension nominale de la bobine
24 V/DC
Type de contact
4 inverseurs (RT)
Tension de contact (max.)
250 V DC/AC
Courant de commutation (max.)
6 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
7,49 €
5
6% = 0,46 €
7,03 €
10
9% = 0,64 €
6,85 €
25
10% = 0,76 €
6,73 €
50
12% = 0,90 €
6,59 €
100
14% = 1,05 €
6,44 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (7,49 € / unité(s))
8,33 €
-10 %
€
Caractéristiques techniques
- Indice de protection : RT I
- Courant d'entrée typique à un : 38 ma
- Tension de commutation minimale : 5 V (à 24 ma)
- Courant de commutation minimal : 5 ma (à 24 V)
- Courant d'appel maximal : 16 A (20 ms. N/A)
- Puissance de coupure (charge résistive) maximale :
- 144 W (À 24 V DC)
- 108 W (À 60 V DC)
- 52 W (À 110 V DC)
- 48 W (À 220 V DC)
- Puissance de commutation minimale : 0,12 W
- Tension nominale : 2,5 kV
- Isolation : isolation de base
- Degré de pollution : 2
- Catégorie de surtension : II
- Type de produit
Relais
- Type
REL-IR4/24DC/4X21
- Tension nominale de la bobine
24 V/DC
- Type de contact
4 inverseurs (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
250 V DC/AC
- Courant de commutation (max.)
6 A
- Connexion
enfichable
- Tension d'isolation
250 V/AC
- Temps de réponse
13 ms
- Temps de descente
3 ms
- Durée de vie mécanique
1x 10 7 cycles de commutation
- Température min.
-40 °C
- Température max.
+70 °C
- Largeur
21.2 mm
- Hauteur
27.5 mm
- Profondeur
35.6 mm
- Dim.
(l x H x P) 21.2 x 27.5 x 35.6 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Variantes(Les prix s'entendent HT hors frais de port)
Connexion
Tension de contact (max.)
Courant de commutation (max.)
Type de contact
Tension nominale de la bobine
Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 inverseurs (RT) 1 pc(s)
Ce produit
enfichable
250 V DC/AC
6 A
4 inverseurs (RT)
24 V/DC
Quantité minimale de commande: 1
Pièce(s): 1
7,49 €*
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relais 12 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
12 V/DC
Quantité minimale de commande: 1
Pièce(s): 1
79,99 €*
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relais 24 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
24 V/DC
Quantité minimale de commande: 1
Pièce(s): 1
81,66 €*
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relais 60 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
60 V/DC
Quantité minimale de commande: 1
Pièce(s): 1
79,99 €*
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relais 125 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
125 V/DC
Quantité minimale de commande: 1
Pièce(s): 1
81,66 €*
Phoenix Contact REL-IR2/L- 24AC/2X21 Relais 24 V/AC 12 A 2 inverseurs (RT) 10 pc(s)
enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
24 V/AC
Quantité minimale de commande: 1
Pièce(s): 1
74,99 €*
Phoenix Contact REL-IR2/L-120AC/2X21 Relais 120 V/AC 12 A 2 inverseurs (RT) 10 pc(s)
enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
120 V/AC
Quantité minimale de commande: 1
Pièce(s): 1
79,99 €*
Phoenix Contact REL-IR2/L-230AC/2X21 Relais 230 V/AC 12 A 2 inverseurs (RT) 10 pc(s)
enfichable
250 V DC/AC
12 A
2 inverseurs (RT)
230 V/AC
Quantité minimale de commande: 1
Pièce(s): 1
79,99 €*
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relais 12 V/DC 50 mA 4 inverseurs (RT) 10 pc(s)
enfichable
30 V/AC
50 mA
4 inverseurs (RT)
12 V/DC
Quantité minimale de commande: 1
Pièce(s): 1
104,16 €*
Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relais 12 V/DC 6 A 4 inverseurs (RT) 10 pc(s)
enfichable
250 V DC/AC
6 A
4 inverseurs (RT)
12 V/DC
Quantité minimale de commande: 1
Pièce(s): 1
79,99 €*
Documents et téléchargements
Fiche technique
Fiche technique 2225683 Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 inverseurs (RT) 1 pc(s)
Fiche technique 2225683 Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 inverseurs (RT) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225683 Phoenix Contact REL-IR4/24DC/4X21 Relais 24 V/DC 6 A 4 inverseurs (RT) 1 pc(s)
Description
Relais industriel enfichable avec contacts de puissance, 4 inverseurs, bouton de test, indicateur de position de commutation mécanique, polarité : non-pôles, tension d'entrée : 24 V DC
