Phoenix Contact REL-MR- 12DC/21AU Relais 12 V/DC 50 mA 1 inverseur (RT) 10 pc(s) Piece

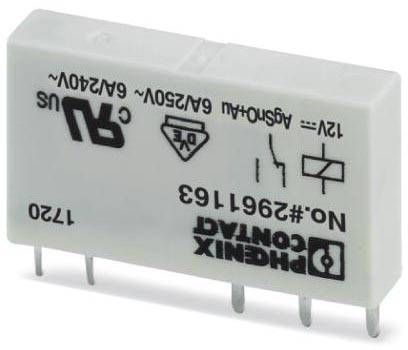

Un relais blanc de Phoenix Contact avec des spécifications techniques et des symboles sur sa surface.

Photo non contractuelle

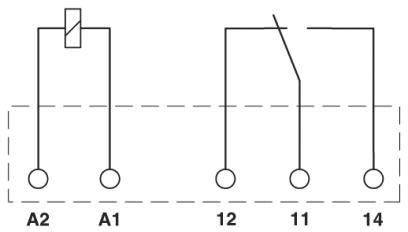

Schéma de circuit avec un symbole de bobine à gauche et deux contacts reliés à droite, pouvant être ouverts ou fermés par un interrupteur.

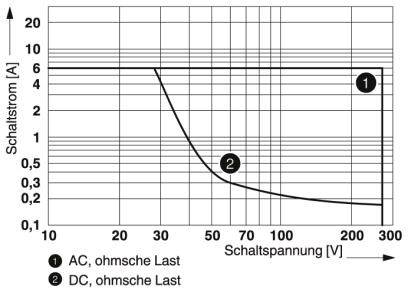

Le diagramme montre une courbe de courant de commutation en fonction de la tension. Axes : courant de commutation en ampères (A), tension en volts (V). Courbe : courant alternatif et continu.

Symbole de commutation pour un relais avec deux bornes de bobine (A1, A2) et trois contacts de commutation (12, 11, 14), représentés par des symboles.

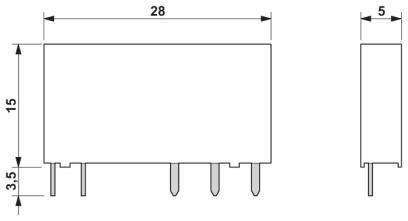

Dessin technique d'un composant électronique rectangulaire avec dimensions : largeur 28 mm, hauteur 15 mm, profondeur 5 mm. Longueur des broches 3,5 mm.

Dessin technique d'une grille rectangulaire avec dimensions : hauteur de 1,2 unités, largeurs de 1 unité, 1,3 unités et 1,9 unités.

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais

Tension nominale de la bobine

12 V/DC

Type de contact

1 inverseur (RT)

Tension de contact (max.)

30 V/AC

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

132 Paquet(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (7,33 € / unité(s))

73,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Indice de protection : RT III
Courant d'entrée typique à un : 14 ma
Tension de commutation minimale : 100 mV (à 10 ma)
Courant de commutation minimal : 1 ma (à 24 V)
Courant d'appel maximal : 50 ma
Puissance de coupure (charge résistive) maximale :
1.2 W (À 24 V DC)
18 W (À 60 V DC)
23 W (À 110 V DC)
40 W (À 220 V DC)
Degré de pollution : 3
Catégorie de surtension III

Type d'emballage: Piece

Type de produit: Relais

Type: REL-MR- 12DC/21AU

Tension nominale de la bobine: 12 V/DC

Type de contact: 1 inverseur (RT)

Matériau du contact: AgSnO + revêtement or dur

Tension de contact (max.): 30 V/AC

Courant de commutation (max.): 50 mA

Puissance de coupure max.: 40 W

Connexion: à souder

Temps de réponse: 5 ms

Temps de descente: 2.5 ms

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: lavable (RT III)

Température min.: -40 °C

Température max.: +85 °C

Largeur: 5 mm

Hauteur: 28 mm

Profondeur: 15 mm

Dim.: (l x H x P) 5 x 28 x 15 mm

Contenu: 10 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2225815 Phoenix Contact REL-MR- 12DC/21AU Relais 12 V/DC 50 mA 1 inverseur (RT) 10 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225815 Phoenix Contact REL-MR- 12DC/21AU Relais 12 V/DC 50 mA 1 inverseur (RT) 10 pc(s) Piece

Description

Contacts de puissance jusqu'à 6 A.

Ce texte a été traduit par une machine.
