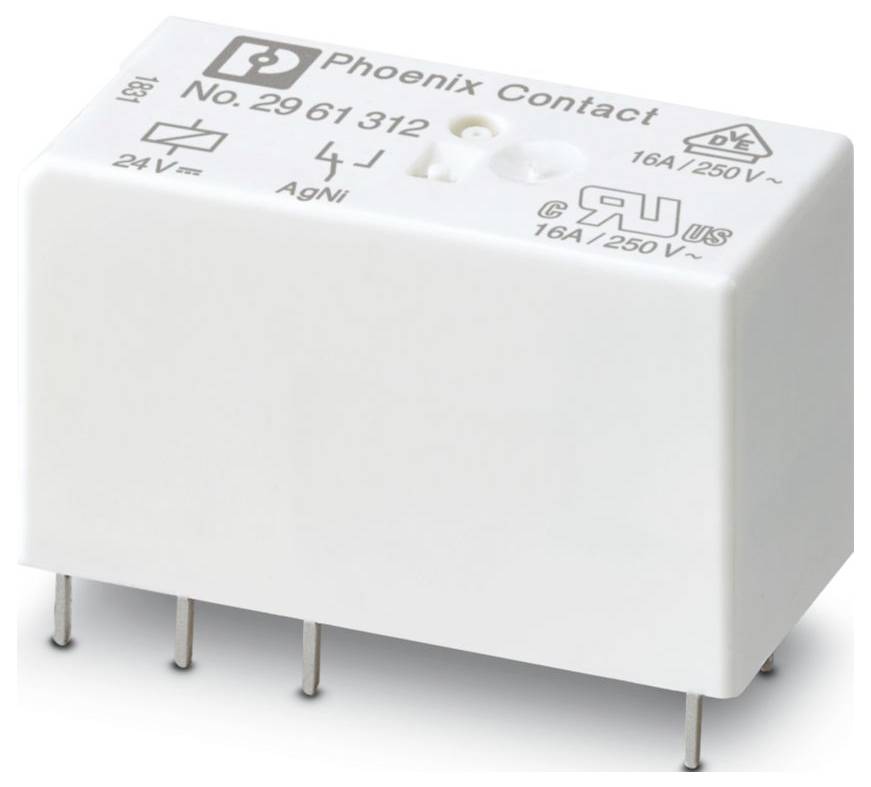

Phoenix Contact REL-MR- 24DC/21HC Relais miniature Tension nominale: 24 V/DC 1 inverseur (RT) Piece 10 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais miniature
Type de contact
1 inverseur (RT)
Tension nominale
24 V/DC
Tension de contact (max.)
250 V DC/AC
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
36,66 €
3
3% = 1,19 €
35,47 €
5
5% = 1,67 €
34,99 €
10
5% = 1,98 €
34,68 €
25
6% = 2,34 €
34,32 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (3,67 € / unité(s))
36,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : connecteur / soudure
- Largeur : 12,7 mm
- Hauteur : 29 mm
- Profondeur : 15,7 mm
- Couleur : Blanc (RAL 9010)
- Conditions ambiantes: Conditions environnementales
- Type de protection : RT II
- Température ambiante (fonctionnement): -40 °C ... à 85 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: IEC 60664;EN 50178;EN 61810-1
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 3
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,41 W
- Mode de fonctionnement : 100 % ED
- Plage de tension d'entrée: 15,6 V c.c. ... 57,6 V C.C.
- Instructions de montage : empilable sans distance (>70 °C ≥ 2,5 mm)
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c.
- Courant d'enclenchement maximal : 50 A (20 ms)
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 15.01.2026
- TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
- Courant d'entrée typique à UN: 17 mA
- Version contact : 1 changeur
- Courant de durée limite: 16 A
- Commutation : commutation
- Inclus dans le kit : 2903342 RIF-1-RPT-LDP-24DC/1X21
- Durée de vie mécanique : 3 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 5 kV c.a. (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : non polaire
- Temps de réponse typique: 7 ms
- Temps de rechute typique: 3 ms
- Résistance de bobine : 1440 Ω ±10 % (à 20 °C)
- Type de contact de commutation: Contact simple
- Matériel de contact : Agni
- Tension de commutation minimale : 12 V (à 10 mA)
- Courant de commutation minimal : 10 mA (à 12 V)
- Puissance d'arrêt maximale (charge ohmique): 384 W (à 24 V DC); 58 W (à 48 V DC); 48 W (à 60 V DC); 50 W (à 110 V DC); 80 W (à 220 V DC); 4000 VA (à 250 V AC)
- Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,2 A (à 250 V, DC13) ; 6 A (à 24 V, AC15) ; 6 A (à 120 V, AC15) ; 6 A (à 250 V, AC15)
- Durée de vie électrique : voir diagramme
- Charge du moteur selon UL 508: 1/2 HP, 120 V c.a. (contact NO);1 HP, 240 V c.a. (contact NO);1/3 HP, 120 V c.a. (ouverture);3/4 HP, 240 V c.a. (ouverture);1/4 HP, 200 ... 250 VAC
- Type d'emballage
Piece
- Type de produit
Relais miniature
- Type
REL-MR- 24DC/21HC
- Connexion
enficher
à souder
- Temps de réponse
7 ms
- Temps de descente
3 ms
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgNi
- Tension nominale
24 V/DC
- Tension de contact (max.)
250 V DC/AC
- Puissance de coupure max.
4000 VA
- Puissance de la bobine
0.41 W
- Spécificités
enfichable
type de protection par relais RT II
- Température max.
85 °C
- Température min.
-40 °C
- Longueur
15.7 mm
- Largeur
12.7 mm
- Hauteur
29 mm
- Dim.
(L x l x H) 15.7 x 12.7 x 29 mm
- Contenu
10 pc(s)
- Profondeur
15.7 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3580410 Phoenix Contact REL-MR- 24DC/21HC Relais miniature Tension nominale: 24 V/DC 1 inverseur (RT) Piece 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3580410 Phoenix Contact REL-MR- 24DC/21HC Relais miniature Tension nominale: 24 V/DC 1 inverseur (RT) Piece 10 pc(s)
Description
Relais de puissance miniature enfichable, avec contact de puissance pour courants permanents élevés, 1 inverseur, tension d'entrée 24 V c.c.
