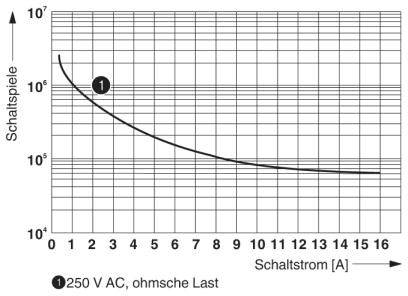

![Le diagramme montre le courant de commutation [A] sur l'axe des x et le nombre de commutations sur l'axe des y. La courbe pour 250 V AC, charge ohmique, décroît.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225725TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6
Photo non contractuelle

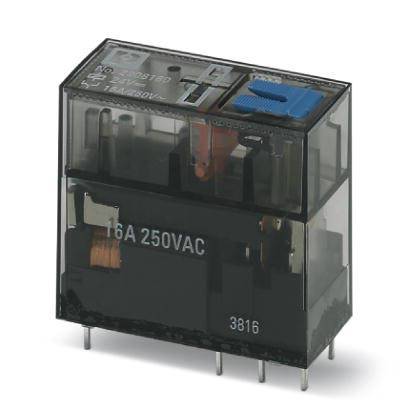

Phoenix Contact REL-MR-BL-24DC/21HC/MS Relais 24 V/DC 16 A 1 inverseur (RT) 10 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais
Tension nominale de la bobine
24 V/DC
Type de contact
1 inverseur (RT)
Tension de contact (max.)
250 V DC/AC
Courant de commutation (max.)
16 A
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
41,66 €
3
3% = 1,35 €
40,31 €
5
5% = 1,89 €
39,77 €
10
5% = 2,25 €
39,41 €
25
6% = 2,66 €
39,00 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (4,17 € / unité(s))
41,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Indice de protection : RT II
- Courant d'entrée typique à un : 17 ma
- Tension de commutation minimale : 12 V (à 10 ma)
- Courant de commutation minimal : 10 ma (à 12 V)
- Courant d'appel max. : 32 A (20 ms)

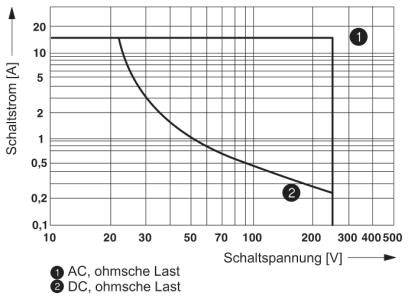

- Puissance de coupure (charge résistive) maximale :
- 384 W (À 24 V DC)
- 48 W (À 60 V DC)
- 53 W (À 110 V DC)
- 66 W (À 220 V DC)
- Degré de pollution : 2
- Catégorie de surtension III
- Type de produit
Relais
- Type
REL-MR-BL-24DC/21HC/MS
- Tension nominale de la bobine
24 V/DC
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
250 V DC/AC
- Courant de commutation (max.)
16 A
- Puissance de coupure max.
384 W
- Connexion
à souder
- Tension d'isolation
250 V/AC
- Temps de réponse
9 ms
- Temps de descente
6 ms
- Durée de vie mécanique
5 x 10 6 cycles de commutation
- Température min.
-40 °C
- Température max.
+70 °C
- Largeur
13 mm
- Hauteur
29 mm
- Profondeur
25.5 mm
- Dim.
(l x H x P) 13 x 29 x 25.5 mm
- Contenu
10 pc(s)
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS Relais 24 V/DC 16 A 1 inverseur (RT) 10 pc(s)
Fiche technique 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS Relais 24 V/DC 16 A 1 inverseur (RT) 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS Relais 24 V/DC 16 A 1 inverseur (RT) 10 pc(s)
Description
Relais miniature enfichable, avec contact de puissance, 1 inverseur, bouton de test, indicateur de position de commutation mécanique, polarité : non-pôles, tension d'entrée : 24 V DC
