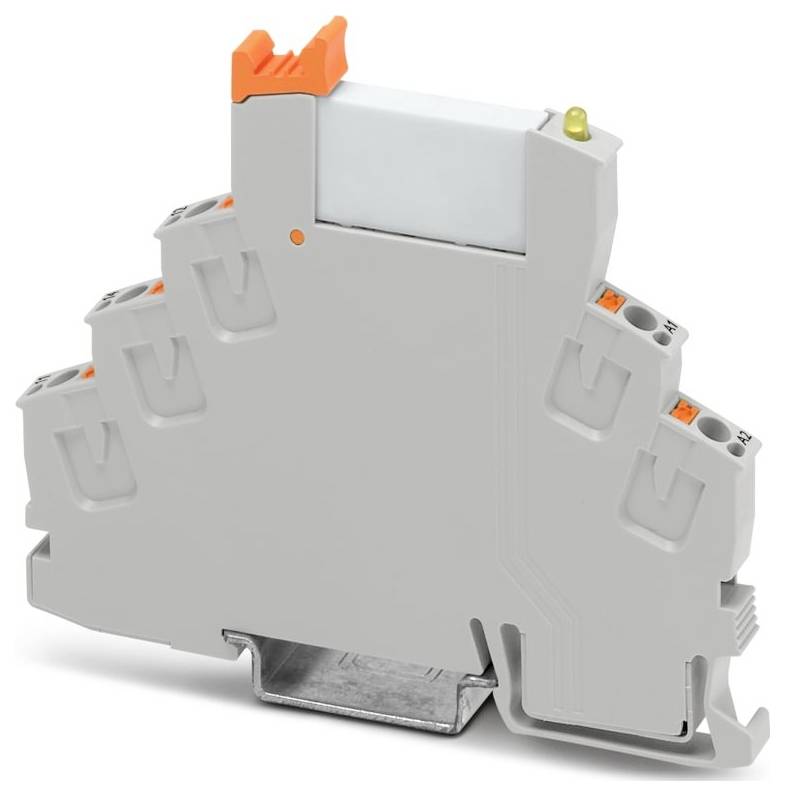

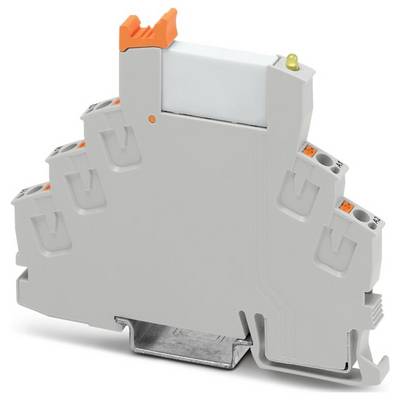

Phoenix Contact RIF-0-RPT-24DC/21AU Module relais 1 inverseur (RT) 10 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
1 inverseur (RT)
Type
RIF-0-RPT-24DC/21AU
Connexion
Raccordement à ressort Push-In
Tension de fonctionnement (min.)
19.2 V/DC
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
81,66 €
3
3% = 2,26 €
79,40 €
5
4% = 3,17 €
78,49 €
10
5% = 3,78 €
77,88 €
25
5% = 4,45 €
77,21 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (8,17 € / unité(s))
81,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Rifline complete
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (douille de veine avec douille en plastique)
- Section conducteur rigide: 0,14 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 6,2 mm
- Hauteur : 93 mm
- Profondeur : 78 mm
- Couleur : gris (RAL 7042)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations : IEC 60947-5-1
- Remarque : Les valeurs suivantes s'appliquent à la couche d'or détruite
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Longueur de section dénudée : 8 mm
- Position de montage: indifférente
- Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Puissance de perte maximale à condition nominale : 0,22 W
- Mode de fonctionnement : 100 % ED
- Plage de tension d'entrée: 19,2 V c.c. ... 36 V C.C. (20 °C)
- Dimensions de l'article : Dimensions de l'article
- Consignes de montage : réglable sans distance
- Circuit de protection : diode de roue libre
- Test du pollueur: Test du pollueur
- Tension de commutation maximale : 250 V c.a./c.c.
- Application : Universal
- Courant d'enclenchement maximal : 50 mA
- Isolation : séparation sûre
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 20.01.2026
- TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
- Plage de tension d'entrée par rapport à UN : voir diagramme
- Courant d'entrée typique à UN: 9 mA
- Affichage de la tension de fonctionnement : LED jaune
- Version contact : 1 changeur
- Courant de durée limite: 6 A
- Classe de inflammabilité selon UL 94 (boîtier) : V2 (boîtier)
- Tension d'isolation nominale : 250 V c.a.
- Tension nominale : 6 kV
- Indice de protection (socle relais) : IP20 (socle relais)
- Type de protection (relais) : RT III (relais)
- Commutation : commutation
- Durée de vie mécanique : env. 2 x 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kVeff (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 5 ms
- Temps de rechute typique: 8 ms
- Type de contact de commutation: Contact simple
- Matériau contact: AgSnO
- Tension de commutation minimale : 5 V (à 100 mA)
- Courant de commutation minimal : 10 mA (à 12 V)
- Puissance d'arrêt maximale (charge ohmique): 140 W (à 24 V DC); 20 W (à 48 V DC); 18 W (à 60 V DC); 23 W (à 110 V DC); 40 W (à 220 V DC); 1500 VA (à 250 V AC)
- Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,1 A (à 220 V, DC13) ; 3 A (à 24 V, AC15) ; 3 A (à 120 V, AC15) ; 3 A (à 230 V, AC15)
- Durée de vie électrique : voir diagramme
- Couche d'or détruite : Couche d'or détruite : Couche d'or détruite
- Tension de la bobine : 24 V c.c.
- Catégorie d'utilisation CB Scheme (IEC 60947-5-1) : AC15, 3 A/250 V (contact NO) ; AC15, 1 A/250 V (ouvert) ; DC13, 1,5 A/24 V (contact NO) ; DC13, 0,2 A/110 V (contact NO) ; DC13, 0,1 A/220 V (contact NO)
- Type de produit
Module relais
- Type
RIF-0-RPT-24DC/21AU
- Connexion
Raccordement à ressort Push-In
- Tension de fonctionnement (min.)
19.2 V/DC
- Tension de fonctionnement (max.)
36 V/DC
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgSnO + revêtement or dur
IP20
- Profondeur
78 mm
- Largeur
6.2 mm
- Hauteur
93 mm
- Dim.
(l x H x P) 6.2 x 93 x 78 mm
- Contenu
10 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU Module relais 1 inverseur (RT) 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579691 Phoenix Contact RIF-0-RPT-24DC/21AU Module relais 1 inverseur (RT) 10 pc(s)
Description
Module relais prémonté avec connecteur push-in composé de : socle relais avec éjecteur et relais de contact en or multicouches. Version contact : 1 changeur. Tension d'entrée : 24 V DC
