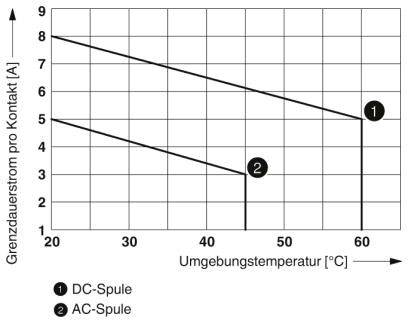

![Le diagramme montre le courant de durée limite par contact [A] en fonction de la température ambiante [°C] pour les bobines DC et AC. La bobine AC a une limite inférieure.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002141002TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
![Le diagramme montre le courant de commutation [A] en fonction de la tension de commutation [V] pour différents types de charge : 1) AC avec charge ohmique, 2) DC avec charge en série, 3) DC avec charge ohmique, 4) DC, L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002141002TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Photo non contractuelle
Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Module relais Tension nominale: 24 V/DC 2 inverseurs (RT) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
2 inverseurs (RT)
Tension nominale
24 V/DC
Tension de contact (max.)
250 V DC/AC
Type
RIF-1-RPT-LDP-24DC/2X21MS
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
14,16 €
3
6% = 0,78 €
13,38 €
5
8% = 1,10 €
13,06 €
10
9% = 1,30 €
12,86 €
25
11% = 1,54 €
12,62 €
50
13% = 1,80 €
12,36 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (14,16 € / unité(s))
14,16 €
HT
Plus que 9 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Puissance dissipée dans une condition nominale de 0,43 W.
- Tension de commutation maximale : 250 V AC/DC
- Tension de commutation minimale : 12 V (à 10 ma)
- Courant de commutation minimal : 10 ma (à 12 V)
- Courant d'appel maximal : 12 A (20 ms, contact NO)
- Puissance de coupure (charge résistive) maximale :
- 192 W (À 24 V DC)
- 62 W (À 48 V DC)
- 42 W (À 60 V DC)
- 55 W (À 110 V DC)
- 66 W (À 220 V DC)
- 2000 VA (À 250 V AC)
- Pouvoir de coupure :
- 1 A (À 24 V, DC13)
- 1,5 A (À 230 V, AC15)
- Position de montage: indifférente
- Référence de montage : peut être rangée sans distance
- Longueur de dénudage : 8 mm
- Section de conducteur rigide : 0,14 mm²... 1,5 mm²
- Section de conducteur flexible : 0,14 mm²... 1,5 mm²
- Section de conducteur AWG : 26... 16 (rigide)
- Tension d'isolation nominale : 250 V AC
- Tension nominale : 6 kV
- Isolation : séparation sûre
- Catégorie de surtension III
- Type de produit
Module relais
- Type
RIF-1-RPT-LDP-24DC/2X21MS
- Connexion
Push-In
- Temps de réponse
9 ms
- Temps de descente
10 ms
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi
- Tension nominale
24 V/DC
- Tension de contact (max.)
250 V DC/AC
- Durée de vie mécanique
5 x 10 6 cycles de commutation
- Spécificités
avec LED
avec diode de roue libre
IP20
- Température max.
+60 °C
- Température min.
-40 °C
- Longueur
75 mm
- Largeur
16 mm
- Hauteur
93 mm
- Dim.
(L x l x H) 75 x 16 x 93 mm
- Contenu
1 pc(s)
0.018 A
16
96 mm
75 mm
FAUX
Polarized
Mono stable
FAUX
Single contact
VRAI
Other
19.2-30 V
Untreated
IP20
VRAI
DC
0
0
2
Other
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Module relais Tension nominale: 24 V/DC 2 inverseurs (RT) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Module relais Tension nominale: 24 V/DC 2 inverseurs (RT) 1 pc(s)
Description
Module de relais prémonté avec connexion Push-in, composé de : support de relais, support de relais et relais de contact de puissance avec bouton de test, LED d'état intégrée et diode de roue libre. Type de contact : 2 inverseurs. Tension d'entrée : 24 V DC
