Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Module relais Tension nominale: 230 V/AC 2 inverseurs (RT) 1 pc(s)

Un composant électrique gris à étages avec un levier orange, probablement un bloc de bornes modulaires, sur un support de montage.

'Schéma d'un relais avec deux contacts inverseurs et un indicateur LED. La moitié supérieure montre les contacts, la moitié inférieure le circuit avec la diode.'

Schéma de circuit d'un relais à deux bobines et paires de contacts. En haut : deux contacts de fermeture numérotés. En bas : diode, LED et résistance montés en parallèle.

Le diagramme montre le facteur de réduction en fonction du COS Φ. Le facteur de réduction descend de 1 à COS Φ = 0 à 0,3 à COS Φ = 0,2.

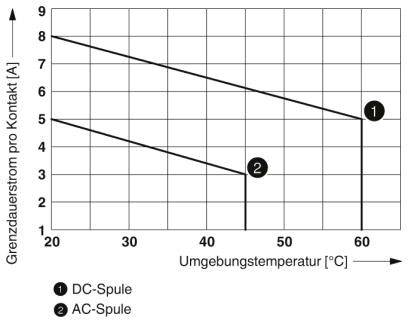

Le diagramme montre le courant de durée limite par contact (A) en fonction de la température ambiante (°C). Ligne 1 : Bobine CC, Ligne 2 : Bobine CA. La bobine CC a un courant plus élevé à température égale.

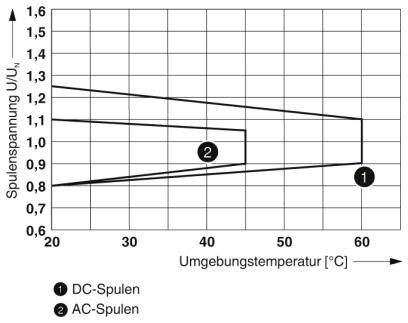

'Graphique linéaire de la tension de bobine (U/U_n) en fonction de la température ambiante (°C). Deux lignes : 1) Bobines à courant continu, 2) Bobines à courant alternatif. La tension diminue avec l'augmentation de la température.'

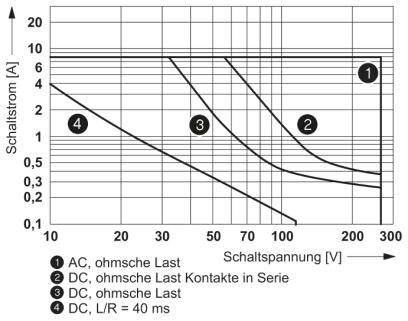

'Le graphique montre le courant de commutation [A] en fonction de la tension de commutation [V] pour AC et DC. Quatre courbes représentent différents types de charge et configurations de contacts.'

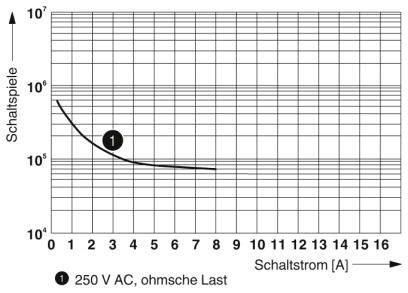

Le diagramme montre la relation entre le courant de commutation (axe des x) et le nombre de commutations (axe des y) pour 250 V CA, charge ohmique.

1/8

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

230 V/AC

Tension de contact (max.)

250 V DC/AC

Type

RIF-1-RPT-LV-230AC/2X21MS

Fiche technique (PDF)

Livraison avant le jeu. 24 septembre

45 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (15,83 € / unité(s))

15,83 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,81 W.
Tension de commutation maximale : 250 V AC/DC
Tension de commutation minimale : 12 V (à 10 ma)
Courant de commutation minimal : 10 ma (à 12 V)
Courant d'appel maximum : 16 A (20 ms, contact NO)
Puissance de coupure (charge résistive) maximale :
192 W (À 24 V DC)
62 W (À 48 V DC)
42 W (À 60 V DC)
55 W (À 110 V DC)
66 W (À 220 V DC)
2000 VA (À 250 V AC)
Pouvoir de coupure :
1 A (À 24 V, DC13)
1,5 A (À 230 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 1,5 mm²
Section de conducteur flexible : 0,14 mm²... 1,5 mm²
Section de conducteur AWG : 26... 16 (rigide)
Tension d'isolation nominale : 250 V AC
Tension nominale : 6 kV
Isolation : séparation sûre
Catégorie de surtension III

Type de produit: Module relais

Type: RIF-1-RPT-LV-230AC/2X21MS

Connexion: Push-In

Temps de réponse: 4 ms

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension nominale: 230 V/AC

Tension de contact (max.): 250 V DC/AC

Durée de vie mécanique: 5 x 10⁶ cycles de commutation

Spécificités: avec LED
avec varistance

: IP20

Température max.: +45 °C

Température min.: -40 °C

Longueur: 75 mm

Largeur: 16 mm

Hauteur: 93 mm

Dim.: (L x l x H) 75 x 16 x 93 mm

Contenu: 1 pc(s)

: 0.004 A

: 16

: 96 mm

: 75 mm

: FAUX

: Polarized

: Mono stable

: FAUX

: Single contact

: VRAI

: Other

: 184-253 V

: 184-253 V

: Untreated

: IP20

: VRAI

: AC

: 0

: 0

: 2

: Other

UKCA: non pertinent

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209097

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209098

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209099

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209100

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT-120UC/ 1AU/SEN Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 1 NO (T) 1 pc(s)

Code produit :2209945

30 V/AC

50 mA

120 V/AC

1 NO (T)

Phoenix Contact PLC-RPT-110UC/21/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc(s)

Code produit :2209946

250 V DC/AC

6 A

110 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 1 pc(s)

Code produit :2209947

250 V DC/AC

10 A

24 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 60DC/21-21 Module relais Tension nominale: 60 V/DC Courant de commutation (max.): 6 A 2 inverseurs (RT) 1 pc(s)

Code produit :2209948

250 V DC/AC

6 A

60 V/DC

2 inverseurs (RT)

Phoenix Contact PLC-RPT-120UC/21-21AU Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 2 inverseurs (RT) 1 pc(s)

Code produit :2209949

30 V/AC

50 mA

120 V/AC

2 inverseurs (RT)

Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 50 mA 2 inverseurs (RT) 1 pc(s)

Code produit :2209950

30 V/AC

50 mA

230 V/AC

2 inverseurs (RT)

Documents et téléchargements

Fiche technique

Fiche technique 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Module relais Tension nominale: 230 V/AC 2 inverseurs (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2140989 Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Module relais Tension nominale: 230 V/AC 2 inverseurs (RT) 1 pc(s)

Description

Module de relais prémonté avec connexion Push-in, composé de : socle de relais, étrier de retenue de relais, module d'antiparasitage enfichable et relais de contact de puissance avec bouton de test et LED d'état intégrée. Type de contact : 2 inverseurs. Tension d'entrée : 230 V AC
