Name: Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Module relais Tension nominale: 125 V/DC Courant de commutation (max.): 6 A 4 i
Brand: Phoenix Contact
SKU: 2140998
Availability: InStock

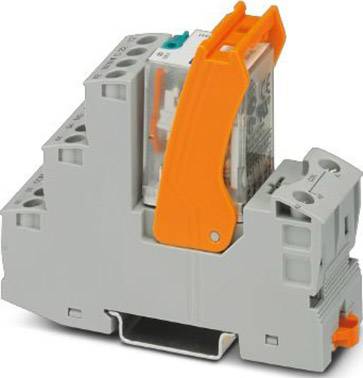

Un module relais gris avec un levier orange, monté sur un rail DIN, pour la commande électrique dans les tableaux de distribution.

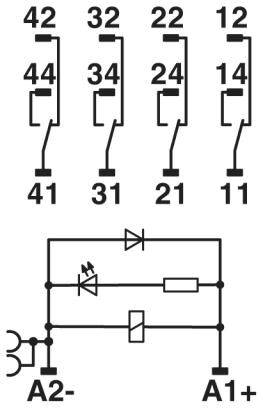

'Schéma électrique avec quatre relais, numérotés 42, 32, 22, 12. En bas du plan, un circuit de diodes est représenté entre A2- et A1+.'

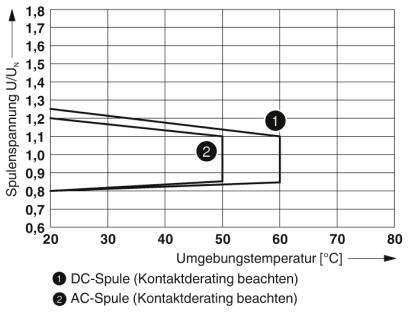

Le diagramme montre la tension de la bobine (U/Un) en fonction de la température ambiante (°C) pour une bobine à courant continu et une bobine à courant alternatif. Marquages à 20°C et 60°C.

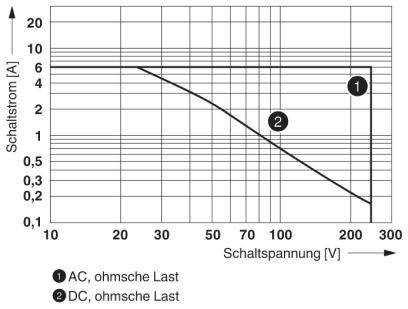

Diagramme d'un courant de commutation en fonction de la tension de commutation ; montre la diminution du courant de commutation avec l'augmentation de la tension. 1 : CA, 2 : CC. Axes : Courant de commutation [A] et Tension de commutation [V].

Schéma de câblage d'un circuit de relais électrique avec plusieurs contacts et connexions. Contacts supérieurs : 42, 32, 22, 12 ; contacts inférieurs : 41, 31, 21, 11. Une LED et une diode sont connectées.

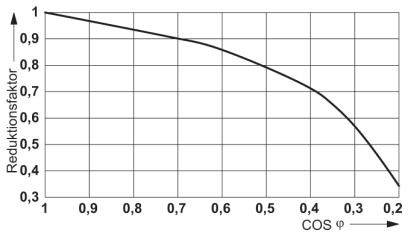

Le graphique montre le facteur de réduction en fonction du cos φ. Le facteur de réduction diminue linéairement de 1 à 0,3 lorsque le cos φ passe de 1 à 0,2.

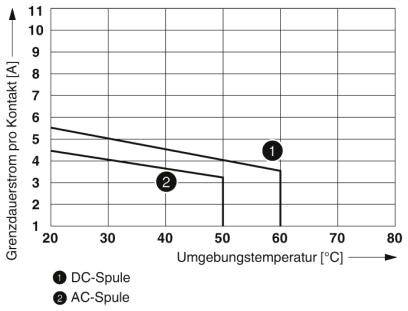

Le graphique montre le courant limite de durée par contact en ampères en fonction de la température ambiante en degrés Celsius. Deux lignes pour la bobine DC et la bobine AC. La ligne de la bobine DC se situe au-dessus de celle de la bobine AC.

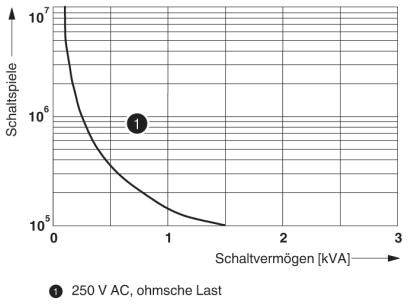

Le diagramme montre une courbe représentant les cycles de commutation en fonction du pouvoir de coupure en kVA à 250 V CA avec charge ohmique.

1/8

Photo non contractuelle

Type de produit

Module relais

Type de contact

4 inverseurs (RT)

Tension nominale

125 V/DC

Tension de contact (max.)

250 V DC/AC

Courant de commutation (max.)

6 A

Fiche technique (PDF)

Livraison le ven. 2 octobre

3 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (9,99 € / unité(s))

9,99 €

Plus que 3 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Tension de commutation maximale : 250 V AC/DC
Tension de commutation minimale : 5 V (à 24 ma)
Courant de commutation minimal : 5 ma (à 24 V)
Courant d'appel maximum : 16 A (20 ms, contact NO)
Puissance de coupure (charge résistive) maximale :
144 W (À 24 V DC)
124 W (À 48 V DC)
108 W (À 60 V DC)
52 W (À 110 V DC)
48 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,22 A (À 120 V, DC13)
0,11 A (À 250 V, DC13)
1,5 A (À 24 V, AC15)
1,5 A (À 120 V, AC15)
1 A (À 240 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,5 mmm²... 4 mm²
Section de conducteur flexible : 0,5 mm²... 4 mm²
Section de conducteur AWG: 20... 10 (rigide)
Tension d'isolation nominale : 250 V AC
Tension nominale : 2,5 kV
Isolation : isolation de base
Catégorie de surtension : II

Type de produit: Module relais

Type: RIF-2-RSC-LDP-125DC/4X21

Connexion: raccord à vis

Temps de réponse: 13 ms

Temps de descente: 14 ms

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi

Tension nominale: 125 V/DC

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 6 A

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: avec LED
avec diode de roue libre

: IP20

Température max.: +60 °C

Température min.: -40 °C

Longueur: 75 mm

Largeur: 27 mm

Hauteur: 89 mm

Dim.: (L x l x H) 75 x 27 x 89 mm

Contenu: 1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Module relais Tension nominale: 125 V/DC Courant de commutation (max.): 6 A 4 i

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Module relais Tension nominale: 125 V/DC Courant de commutation (max.): 6 A 4 i

Description

Module de relais prémonté avec connexion à vis, composé de : socle de relais, relais de contact de puissance et étrier de maintien. Type de contact : 4 inverseurs. Tension d'entrée : 125 V DC
