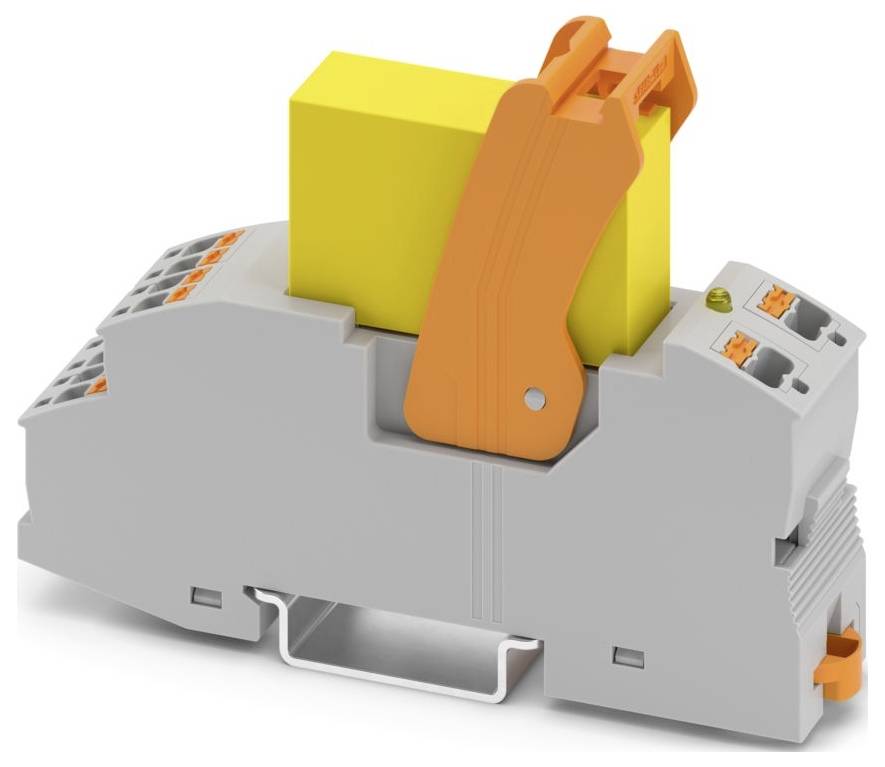

Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Module relais 3 NO (T), 1 NF (R) Piece 10 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Module relais
Type de contact
3 NO (T)
1 NF (R)
Tension de contact (max.)
300 V/DC
Type
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG
Fiche technique (PDF)
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
365,83 €
3
2% = 26,76 €
356,91 €
5
3% = 62,35 €
353,36 €
10
4% = 148,50 €
350,98 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre (taille du paquet 10 pc(s))
Total (365,83 € / unité(s))
365,83 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Rifline complete
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (manchon de veine avec manchon en plastique);0,14 mm² ... 1 mm² (douille de câble avec douille en plastique, deux conducteurs à double borne)
- Section conducteur rigide: 0,14 mm² ... 1,5 mm²
- Section de conducteur AWG: 26 ... 16 (rigide);26 ... 16 (flexible)
- Largeur : 21 mm
- Hauteur : 96 mm
- Profondeur : 67 mm
- Classe de inflammabilité selon UL 94 : V2 (boîtier)
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -40 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude: ≤ 2000 m
- Normes/réglementations: EN 61810-1
- Type de montage : montage sur rail support
- Catégorie de surtension III
- Degré de pollution : 2
- Longueur de section dénudée : 8 mm
- Position de montage: indifférente
- Puissance de perte maximale à condition nominale : 0,41 W
- Mode de fonctionnement : 100 % ED
- Certificat : conforme à l'UKCA
- Courant : 10 A (RT28-32)
- Dimensions de l'article : Dimensions de l'article
- Consignes de montage : réglable sans distance
- Tension : 500 V SCPD
- Circuit de protection : diode de roue libre
- Tension de commutation maximale : 250 V c.a. ; 300 V c.c.
- Affichage de l'état : LED (jaune)
- Application : Contacts forcés
- Courant de court-circuit : 1 kA (courant de court-circuit conditionnel)
- Courant d'enclenchement maximal : 35 A (20 ms)
- Isolation : isolation de base ; séparation sûre, isolation renforcée et 6 KV entre la bobine et le circuit de contact et entre les contacts 11-12 et 13-14, 33-34 selon 23-24, 41-42
- État de maintenance des données : état de maintenance des données
- Date de dernière maintenance des données: 12.09.2025
- Plage de tension d'entrée par rapport à UN : voir diagramme de Derating
- Courant d'entrée typique à UN: 17 mA
- Exécution de contact : 3 contacts NO, 1 ouverture
- Courant de durée limite: 6 A
- UKCA: UKCA
- Tension d'isolation nominale : 250 V c.a. (entrée / sortie)
- Tension de choc nominale : 6 kV (entrée / sortie)
- Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques: Propriétés d'isolation: Liaisons d'air et de fluage entre les circuits électriques
- Lignes d'air et de fluage entre les circuits électriques: Lignes d'air et de fuite entre les circuits électriques
- Indice de protection (socle relais) : IP20 (socle relais)
- Type de protection (relais) : RT II (relais)
- Indice de protection (emplacement de montage): IP54 (emplacement de montage)
- Commutation : commutation
- Durée de vie mécanique : env. 107 jeux de commutation
- Tension d'essai (enroulement/contact) : 4 kVeff (50 Hz, 1 min., enroulement/contact)
- Côté pathogène : côté pathogène
- Comportement de commutation de l'entraînement : monostable
- Entraînement (polarité) : polarisé
- Temps de réponse typique: 10 ms
- Temps de rechute typique: 15 ms
- Type de contact de commutation: Contact simple
- Matériau de contact : AgSnO, plaqué or dur
- Tension de commutation minimale : 10 V (5 mA)
- Courant de commutation minimal : 5 mA (10 V)
- PUISSANCE DE COUPURE MAXIMALE (CHARGE OHMIQUE) : 144 W (24 V DC) ; 100 W (48 V DC) ; 75 W (60 V DC) ; 55 W (110 V DC) ; 50 W (220 V DC) ; 1500 VA (250 V AC)
- Tension d'essai (contact ouvert): 1,5 kVeff (50 Hz, 1 min., contact ouvert)
- Tension de la bobine : 24 V c.c.
- B10D: 810000 CYCLES (AC15, 250 V / 0,5 A, 1 NO);170000 CYCLES (AC15 | 250 V / 2 A | 1 NO);318000 CYCLES (DC13, 24 V / 1 A, 1 NO);208000 CYCLES (DC13, 24 V / 2 A, 1 NO)
- Contacts à guidage forcé selon EN 61810-3: Type A
- Catégorie d'utilisation CB Scheme (IEC 60947-5-1): AC15, 2 A/240 V (contact NO);DC13, 2 A/24 V (contact NO)
- Dispositif de protection contre les courts-circuits: Dispositif de protection contre les courts-circuits
- TENSION NOMINALE DE FONCTIONNEMENT UN : 24 V C.C.
- Toutes les informations selon la norme: Toutes les informations selon la norme
- Puissance de perte d'entrée à l'ONU: 0,4 W
- Tension d'essai (): 4 kVeff (50 Hz, 1 min., entre les contacts: Tous les autres)
- Type d'emballage
Piece
- Type de produit
Module relais
- Type
RIF-RPT-LDP-24DC/1X2/3X1/AU/FG
- Connexion
Raccordement à ressort Push-In
- Tension de fonctionnement (max.)
24 V/DC
- Temps de réponse
10 ms
- Temps de descente
15 ms
- Type de contact
3 NO (T)
1 NF (R)
- Matériau du contact
AgSnO + revêtement or dur
- Tension de contact (max.)
300 V/DC
- Puissance de coupure max.
1500 VA
- Puissance de la bobine
0.4 W
- Spécificités
avec LED
avec diode de roue libre
avec étrier de fixation
IP20
- Température max.
85 °C
- Température min.
-40 °C
- Profondeur
67 mm
- Largeur
21 mm
- Hauteur
96 mm
- Dim.
(l x H x P) 21 x 96 x 67 mm
- Contenu
10 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Module relais 3 NO (T), 1 NF (R) Piece 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3564833 Phoenix Contact RIF-RPT-LDP-24DC/1X2/3X1/AU/FG Module relais 3 NO (T), 1 NF (R) Piece 10 pc(s)
Description
Module relais avec connecteur push-in composé de : socle relais avec LED d'état, diode de roue libre et étrier de maintien, relais de sécurité avec contacts guidés de force selon DIN EN 61810-3, version contact : 3 contacts et 1 ouverture, tension d'entrée : 24 V DC
