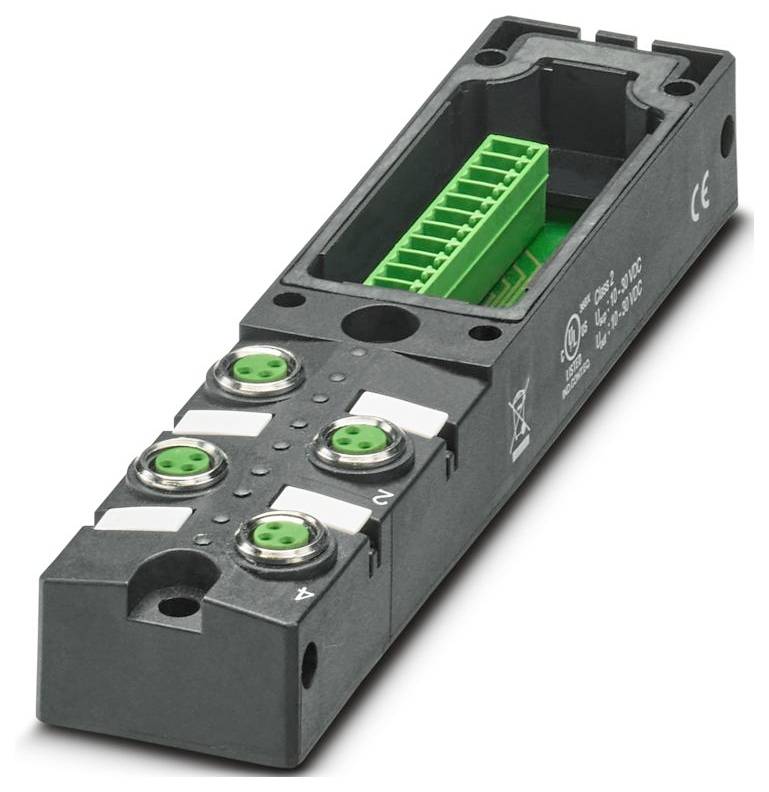

Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Boîtier de base M8 filetage métal 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Boîtier de base
Nombre d'emplacements de signaux
4
Nombre de distributeurs
4 voies
Affectation
simple
Type
SACB- 4/3-L-C-M8 HD GG
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
48,33 €
3
3% = 1,57 €
46,76 €
5
5% = 2,20 €
46,13 €
10
5% = 2,62 €
45,71 €
25
6% = 3,10 €
45,23 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (48,33 € / unité(s))
48,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de pôles : 3
- TENSION NOMINALE ONU : 24 V C.C.
- Type de raccordement : raccord de ligne mère enfichable
- Largeur : 30 mm
- Hauteur : 17 mm
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP67
- Température ambiante (fonctionnement): -25 °C ... 80 °C
- Normes/réglementations : IEC 61076-2-104
- Longueur : 134 mm
- Matériau surface de contact: NI/Au
- Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
- Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
- Désignation standard : connecteur M8
- Application : Standard
- Codage : A
- LED : Oui
- Matériel Contact : CuZn
- Nombre d'emplacements : 4
- Tension de fonctionnement maximale Umax : 30 V c.c.
- Courant nominal total : 8 A
- Capacité de charge de courant par chemin max. : 2 A
- Capacité de charge électrique par emplacement : 2 A
- Affichage d'état disponible : Oui
- Matériau douille filetée : alliage Cu
- Matériau joint torique : FKM
- Matériau porteur de contact: PBT
- Matériau Contact Côté câble mère: Alliage Cu
- Matériau Surface de contact Côté câble parent : étamé
- Matériau de moulage : PUR
- Matériau support de contact Côté câble racine : PA
- Diagnostic local : tension d'alimentation LED verte ; indicateur d'état LED E/S LED jaune
- Fonction surveillée : tension d'alimentation
- Représentation optique : LED verte
- Type de produit
Boîtier de base
- Nombre d'emplacements de signaux
4
- Affectation
simple
- Type
SACB- 4/3-L-C-M8 HD GG
- Câble maître
oui
- Nombre de distributeurs
4 voies
- Affichage d'état
avec LED
- Type de signal
PNP
- Connexion
enfichable
- Largeur
30 mm
- Longueur
134 mm
IP67
- Intensité max. admissible par prise
2 A
- Courant de somme (alimentation simple)
8 A
- Température max.
80 °C
- Température min.
-25 °C
- Mode de raccordement (boîtier de distribution)
M8 femelle
- Matériau boîtier
PBT
- Nombre total de pôles
3
- Référence fabricant
1197599
- Contenu
1 pc(s)
- Nombre de pôles
3
- Hauteur
17 mm
- Capacité de courant totale
8 A
- Capacité de charge par signal E/S
2 A
- Tension de fonctionnement
24 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3565796 Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Boîtier de base M8 filetage métal 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3565796 Phoenix Contact SACB- 4/3-L-C-M8 HD GG 1197599 Boîtier de base M8 filetage métal 1 pc(s)
Description
Boîtier de distribution de boîtier de base, application: Standard, type de connexion: Connecteur M8 métal, nombre d'emplacements: 4, nombre de pôles: 3, codage: A, occupation de l'emplacement: Simple, affichage de l'état: Oui, PNP ; raccordement de ligne mère : raccordement de ligne mère enfichable à 180°, blindage : non
