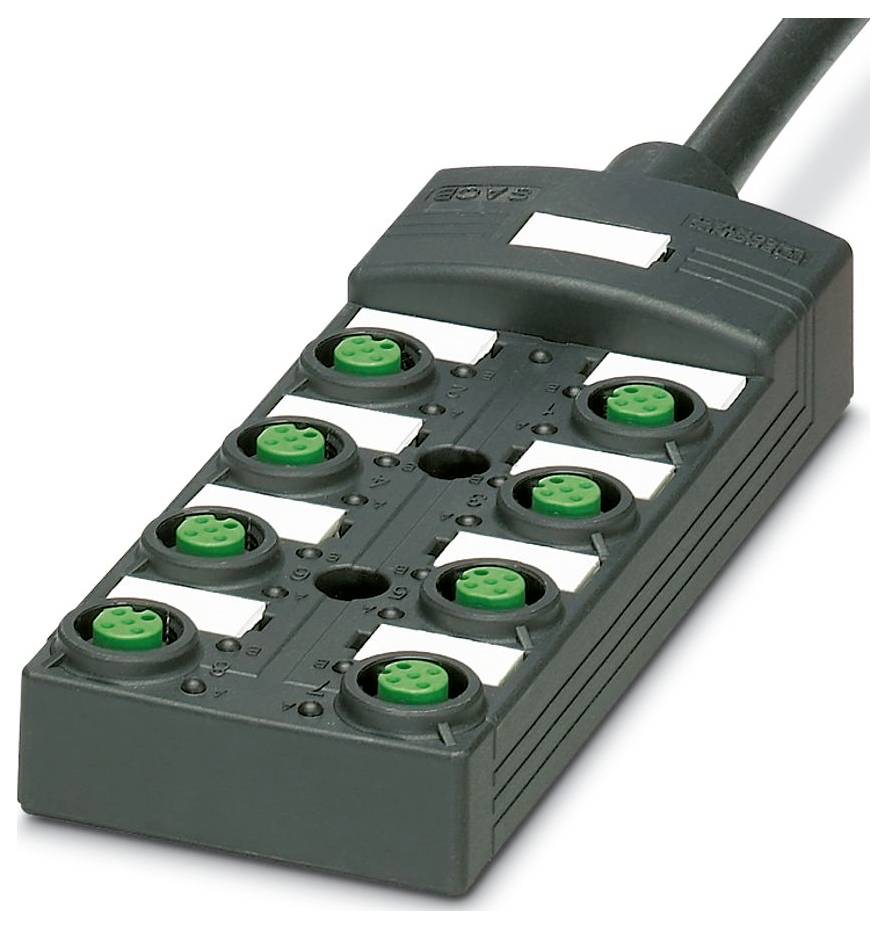

Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Boîtier pour capteurs/actionneurs M12 filetage en plastique 1 pc(s) Pi
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Boîtier pour capteurs/actionneurs
Nombre d'emplacements de signaux
8
Nombre de distributeurs
8 voies
Affectation
double
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
120,83 €
3
2% = 2,95 €
117,88 €
5
3% = 4,12 €
116,71 €
10
4% = 4,91 €
115,92 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (120,83 € / unité(s))
120,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de pôles : 19
- TENSION NOMINALE ONU : 24 V C.C.
- Largeur : 54 mm
- Hauteur : 23 mm
- Classe inflammabilité conformément à la norme UL94 : V0
- Matériau boîtier : PBT
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP65/IP67
- Température ambiante (fonctionnement): -25 °C ... 80 °C
- Normes/réglementations : IEC 61076-2-101
- Longueur : 149 mm
- Matériau surface de contact : plaqué or
- Diamètre extérieur du câble : 10,50 mm ± 0,2 mm
- Remarque concernant l'utilisation : les emplacements non occupés doivent être fermés avant la mise en service. Vous trouverez des éléments de fermeture appropriés sous « Accessoires ».
- Manteau extérieur, matériau : PUR
- Échelle de matériau : toron cu nu
- Longueur de câble : 15 m
- Section de câble : 16 x 0,5 mm² (ligne de signal) ; 3 x 1 mm² (ligne d'énergie)
- Raccordement conducteur : raccord conducteur
- Remarque de montage : ATTENTION : lors de la pose de câbles, respectez les rayons de courbure autorisés, car les forces de flexion trop importantes mettent en danger le degré de protection. Prélever les charges mécaniques avant le connecteur, par exemple Par serre-câbles.
- Désignation standard : connecteur M12
- Manteau extérieur, couleur : noir RAL 9005
- Application : Standard
- Autres résistances: Bien résistant aux acides, aux alcalins et aux solvants
- Codage : A
- LED : Oui
- Contact matériel: Alliage de Cu
- Tension de contrôle 2000 V
- Nombre d'emplacements : 8
- Tension de fonctionnement maximale Umax : 30 V c.c.
- Courant nominal total : 12 A
- Capacité de charge de courant par chemin max. : 2 A
- Capacité de charge électrique par emplacement : 4 A
- Type de raccordement capteur/actionneur : port M12
- Couple de serrage Emplacement câble capteur/actionneur : 0,4 Nm
- Occupation des raccordements : affectation des raccordements
- Emplacement/pôle = couleur du fil ou raccordement : 1 / 7 4 1-8 (A) = WH;1 / 2 (B) = GYPK;/ 4 (A) = GN;2 / 2 (B) = RDBU;6 / 7 (A) = YE;2 / 4 (B) = WHGN;4 / 4 (A) = GY;4 / 5 (B) = BNGN;6 (B) = 2 / 2;2 BYA) = 5 (BYA) = 4 (BYA) / 3; 4 (BYB) = 4 (BYB) = 3 (BYB) / 2; 2 (BYB) = 2 (BYB) / 4) = 8 (8 (B) 1 (+ 24 V) = BN;1-8 / 3 (0 V) = BU;1-8 / 5 (PE) = GNYE
- Affichage d'état disponible : Oui
- Matériau douille filetée : PBT
- Matériau joint torique : NBR
- Matériau porteur de contact: PA
- Couple de serrage vis de montage pour fixation du boîtier : 0,5 Nm
- Matériau de moulage : PUR
- Diagnostic local : tension d'alimentation LED verte ; indicateur d'état LED E/S LED jaune
- Fonction surveillée : tension d'alimentation
- Représentation optique : LED verte
- PUR/PVC NOIR [PUR]: PUR/PVC NOIR [PUR]
- Poids de la conduite: 183,7 kg/km
- UL AWM STYLE : 20549 (80 °C / 300 V)
- Blindé : Non
- Type de câble : PUR/PVC noir [PUR]
- Câble de signal : 28 x 0,15 mm
- Ligne de signal AWG: 20
- Structure du conducteur Alimentation en tension : 56 x 0,15 mm
- Alimentation électrique AWG : 17
- Diamètre de la veine avec isolation : 1,5 mm ±0,1 mm (câble de signal) ; 2,1 mm ±0,1 mm (câble d'énergie)
- Matériau de l'isolation des veines: PVC
- Veine simple, couleur: Marron, bleu, vert/jaune, blanc, vert, jaune, gris, rose, rouge, noir, violet, gris/rose, rouge/bleu, blanc/vert, marron/vert, blanc/jaune, jaune/marron, blanc/gris, gris/brun
- Épaisseur de paroi enveloppe intérieure : ≥ 0,15 mm
- Épaisseur de paroi enveloppe extérieure : ≥ 0,76 mm
- Guidage total : veines entaillées en couches
- Tension nominale du câble : 300 V
- Rayon de courbure minimal, fixe : 7,5 x D
- Rayon de courbure minimum, pose flexible : 10 x D
- Rayon de courbure le plus petit, fixé de manière fixe : 79 mm
- Rayon de courbure le plus petit, déplacement : 105 mm
- Capacité de charge dynamique (flexion) : cycles de flexion maximum : 1500000, rayon de courbure : 10 x D, déplacement : 2 m, vitesse de déplacement : 2 m/s.
- Résistance aux flammes : selon DIN EN 50265
- Résistance à l'huile : selon VDE 0472 partie 803
- Caractéristiques particulières : sans silicone
- Type d'emballage
Piece
- Type de produit
Boîtier pour capteurs/actionneurs
- Nombre d'emplacements de signaux
8
- Affectation
double
- Type
SACB-8/16-L-15,0PUR SCO P
- Câble maître
oui
- Nombre de distributeurs
8 voies
- Affichage d'état
avec LED
- Type de signal
PNP
- Connexion
connecteur femelle M12
- Largeur
54 mm
- Longueur
149 mm
IP65
IP67
- Intensité max. admissible par prise
4 A
- Courant de somme (alimentation simple)
12 A
- Température max.
80 °C
- Température min.
-25 °C
- Section max. de conducteur
1 mm²
- Section min. de raccordement
0.5 mm²
- Mode de raccordement (boîtier de distribution)
M12 femelle
- Matériau boîtier
PBT
- Nombre total de pôles
5
- Référence fabricant
1097635
- Contenu
1 pc(s)
- Longueur du câble
15 m
- Nombre de pôles
5
- Hauteur
23 mm
- Capacité de courant totale
12 A
- Capacité de charge par signal E/S
2 A
- Profondeur
149 mm
- Tension de fonctionnement
24 V
- Tension assignée
24 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Boîtier pour capteurs/actionneurs M12 filetage en plastique 1 pc(s) Pi
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563851 Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 Boîtier pour capteurs/actionneurs M12 filetage en plastique 1 pc(s) Pi
Description
Boîtier de distribution, application: Standard, type de connexion: Connecteur M12 plastique, nombre d'emplacements: 8, nombre de pôles: 5, codage: A, occupation des emplacements: Double, affichage de l'état: Oui, PNP; raccordement de ligne mère: raccordement fixe 180°, PUR/PVC, longueur de la ligne: 15 m, blindage: non
