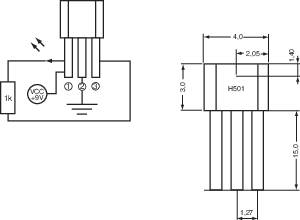

Croquis/schéma
Croquis/schéma
PIC Capteur à effet Hall H501 3.8 - 24 V/DC Plage de mesure: +4 - +35 mT TO-92-UA à souder
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur à effet Hall
Tension de fonctionnement min.
3.8 V/DC
Tension de fonctionnement max.
24 V/DC
Branchement
à souder
Plage de mesure
+4 - +35 mT
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1,66 €
10
8% = 0,13 €
1,53 €
25
11% = 0,18 €
1,48 €
50
14% = 0,23 €
1,43 €
100
16% = 0,27 €
1,39 €
250
19% = 0,31 €
1,35 €
500
22% = 0,36 €
1,30 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1,66 € / unité(s))
1,91 €
-13 %
1,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Capteur à effet Hall 3.8 - 24 V/DC Plage de mesure: +4 - +35 mT TO-92-UA
- PIC H501 = U58... = HAL506PA
- Contenu: 1 pc(s)
Nos services :
Caractéristiques techniques
- Modèle: unipolaire
- Fréquence de coupure: 10 kHz
- Type de produit
Capteur à effet Hall
- Type
H501
- Tension de fonctionnement min.
3.8 V/DC
- Tension de fonctionnement max.
24 V/DC
- Tension de fonctionnement
3.8 - 24 V/DC
- Branchement
à souder
- Type de boîtier
TO-92-UA
- Type de construction
THT
- Plage de mesure (min.)
+4 mT
- Plage de mesure (max.)
+35 mT
- Plage de mesure
+4 - +35 mT
- Courant de commutation (max.)
20 mA
- Température min.
-40 °C
- Température max.
+85 °C
- Longueur
18.1 mm
- Largeur
4.1 mm
- Hauteur
1.5 mm
- Dim.
(L x l x H) 18.1 x 4.1 x 1.5 mm
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 185120 PIC Capteur à effet Hall H501 3.8 - 24 V/DC Plage de mesure: +4 - +35 mT TO-92-UA à souder
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 185120 PIC Capteur à effet Hall H501 3.8 - 24 V/DC Plage de mesure: +4 - +35 mT TO-92-UA à souder
Description
Mise en service sous l'influence d'un pôle sud magnétique suffisamment puissant, mise hors service en cas d'affaiblissement du champ magnétique. La sensibilité maximum doit être atteinte en cas d'effet vertical des lignes du champ magnétique sur le centre de la puce du capteur.
