Name: PQ Plus UMD 705E Appareil de mesure numérique pour rail
Brand: PQ Plus
SKU: 1672246
Availability: InStock

Un appareil de mesure universel UMD 705 avec un affichage numérique indiquant les valeurs de tension, de courant et de puissance. Installé sur rail DIN.

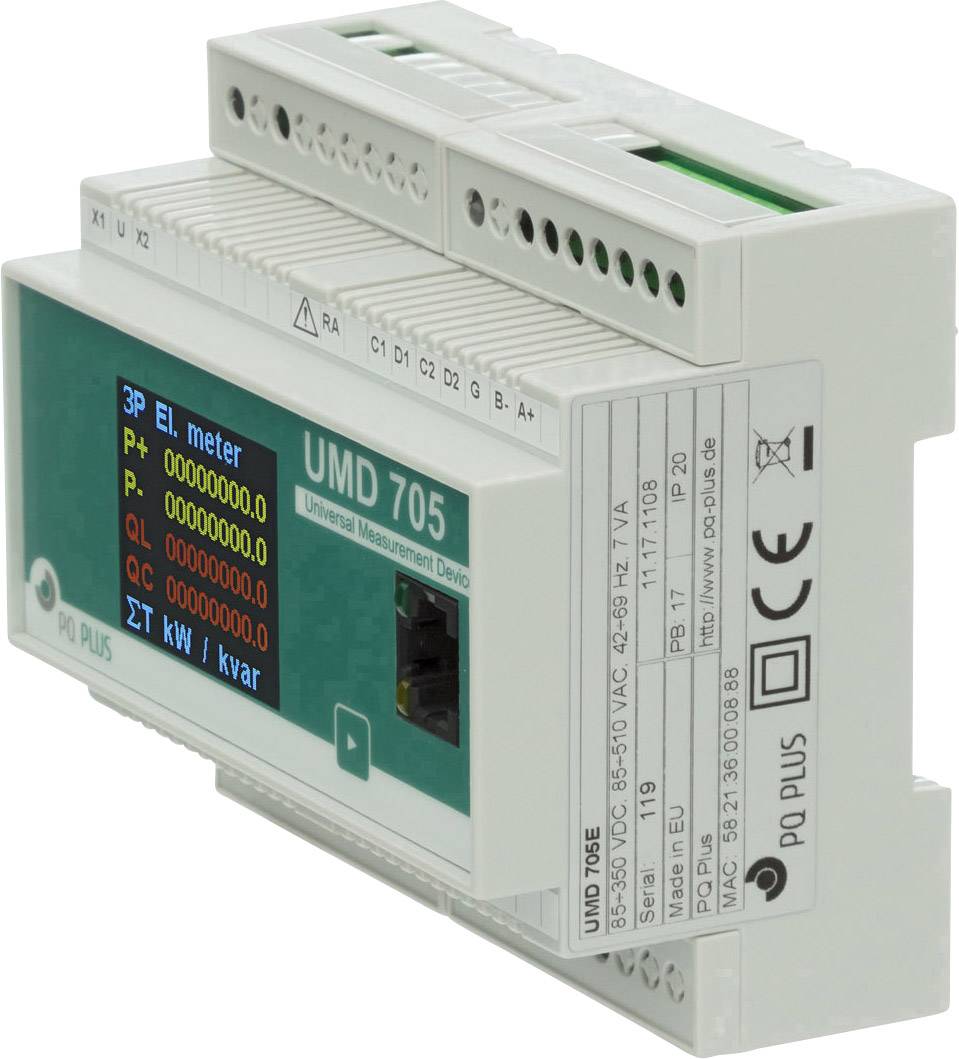

Un appareil de mesure électrique, modèle UMD 705, affiche sur un écran les valeurs de tension, de courant et de consommation d'énergie.

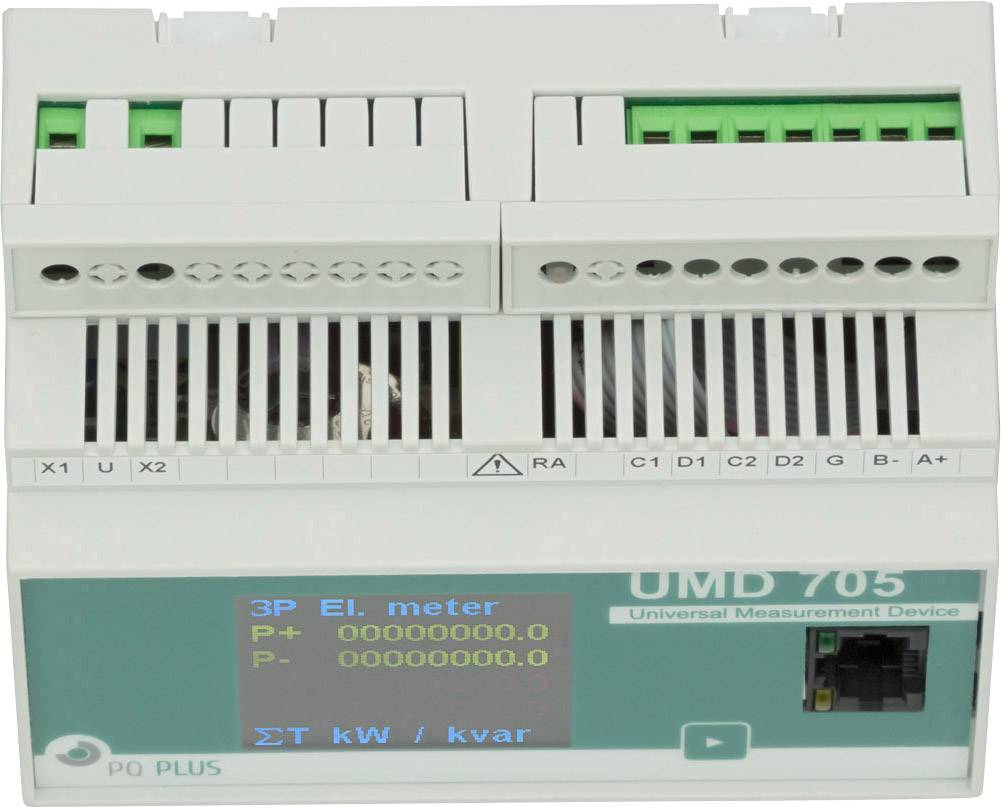

'Appareil de mesure électronique UMD 705 avec affichage et bornes de connexion, pour la surveillance des paramètres électriques.'

1/3

Fiche technique (PDF)

Livraison le jeu. 1 octobre

3 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (629,17 € / unité(s))

629,17 €

dont 0,06 € d’éco-part

Plus que 3 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Appareil de mesure numérique pour rail

Fonction de mesure: analyse

Plage de mesure (min.): 180 V

Type: UMD 705E

Gamme de mesure (max.): 280 V

Technologie d'écran: LCD

: IP20

Dim.: (L x l x H) 58 x 105 x 90 mm

Tension de fonctionnement max.: 280 V

Tension de fonctionnement min.: 180 V

Spécificités: Ecran couleur

Catégorie de mesure: CAT III 300 V

Largeur: 105 mm

Hauteur: 90 mm

Longueur: 58 mm

Interfaces: Ethernet
RS-485

Documents et téléchargements

Fiche technique

Fiche technique 1672246 PQ Plus UMD 705E Appareil de mesure numérique pour rail

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1672246 PQ Plus UMD 705E Appareil de mesure numérique pour rail

Information

Information 1672246 PQ Plus UMD 705E Appareil de mesure numérique pour rail

Description

Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Modèle

Mesure :
TENSION (ULN; ULN) : U1 ; U2 ; U3, U12 ; U23 ; U31 CL. 0,2
Courant IL1 ; IL2 ; IL3 ; borne 0,5
Puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
Puissance effective : P1 ; P2 ; P3 ; 3P Import ; export ; cl. 1
Puissance réactive : Q1, Q2, Q3 ; 3Q ; borne 1
Puissance apparente : S1 ; S2 ; S3 ; 3S ; cl. 1
Puissance de distorsion harmonique : D1; D2; D3;
Facteur de puissance; cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3; cl. 0,5
Symétrie : oui
Tension harmonique : THDU1 ; THDU2 ; THDU3 ; THDU12 ; THDU23 ; THDU31 ; 2e
Courant harmonique : THDI1 ; THDI2 ; THDI3 ; borne 2
Harmoniques par ordre : 1 à 50 pour U/I.
Facteur de distorsion harmonique : U1fh ; U2fh ; U3fh ; Unfh ; I1fh ; I2fh ; I3fh ; Inph
Fréquence : 40...70 Hz cl. 0,05
Travail actif : 4 quadrants mesure importation/exportation par phase ; par tarif ; total ; 0,5s
Travail à blanc : 4 quadrants mesure importation/exportation par phase ; par tarif ; total ; 2e génération
Option Flicker : PQ S
Enregistreur de données :
Mémoire 512 Mo (Flash) : ULN ; ULL ; I ; P ; Q ; S ; D ; THDU ; THDI ; f ; Ufh ; statut E/S.
Énergie : puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
Creux de tension : option : PQ S
Fonction oscilloscope : en option : Go
Autres fonctions :
Alarmes : logique ; limites pour dépassement/sous-dépassement
E/S : 2 DIO, 60 V AC / 100 V DC, 300 MA ;
Mémoire : 512 Mo Flash
Intervalle d'enregistrement sec; min; h; jours; mois; année
Communication RS485 Modbus; Ethernet 100 Mbits/s.
Raccordement électrique
TENSION D'ALIMENTATION : U:85...510 V AC / 85...350 V DC
Puissance absorbée : 7 va/3 W.
Catégorie de surtension : CAT III 300 V
Plages de mesure :
Tension nominale : 180...280 V AC
Surcharge : 1,95 kV LN/1s
Impédance : 2,7 Mohms
Signal d'entrée : x/1//5 A.
Surintensité : 1,2x in (max. 70 A/1s)
Fréquence d'échantillonnage : 25,6 kHz
Évaluation PQ : en 50160, en 61000-2-2, en 61000-2-4, en 61000-2-12
Conditions ambiantes :
Plage de température de fonctionnement : T :-25°C...60°C
Plage de température du roulement : T :-40°C...85°C.
Compatibilité électromagnétique :
Rayonnement : en 61000-4-2...-3...-4...-5...-6...-11
Rayonnement : en 55011 classe A, en 55022 classe A

Contenu de la livraison

UMD 705E
Logiciel de gestion d'énergie ENVIS.Basic
Outil de configuration ENVIS.daq

Avertissement

Mode d’emploi pas disponible en Français.

Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
