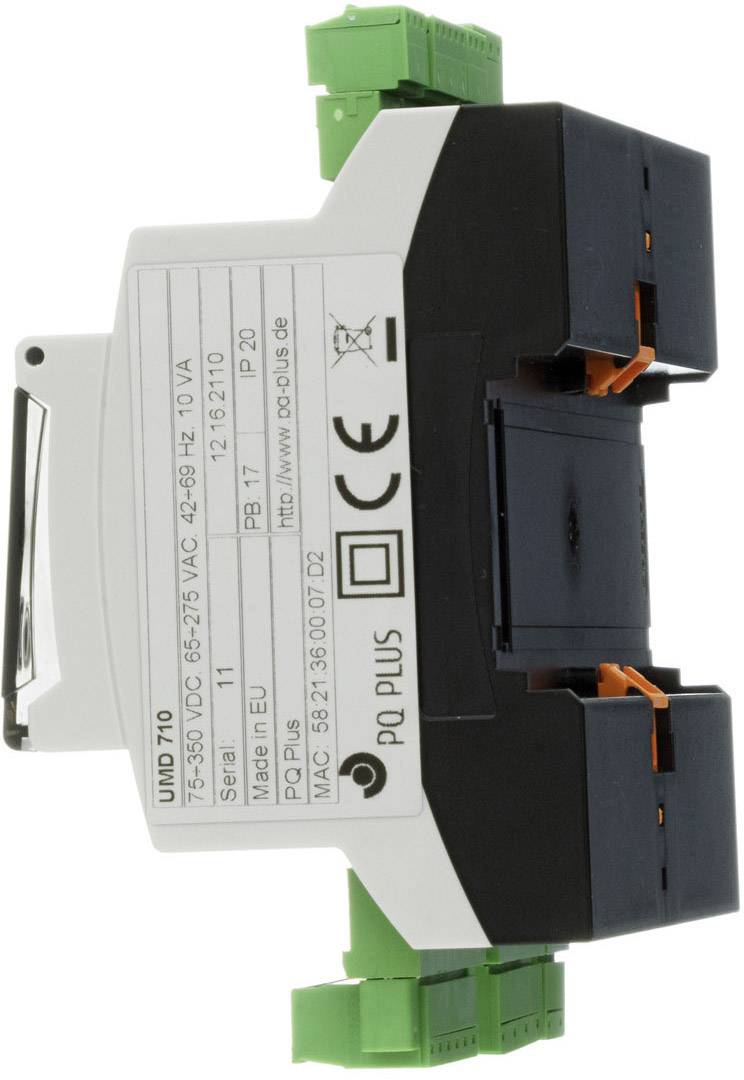

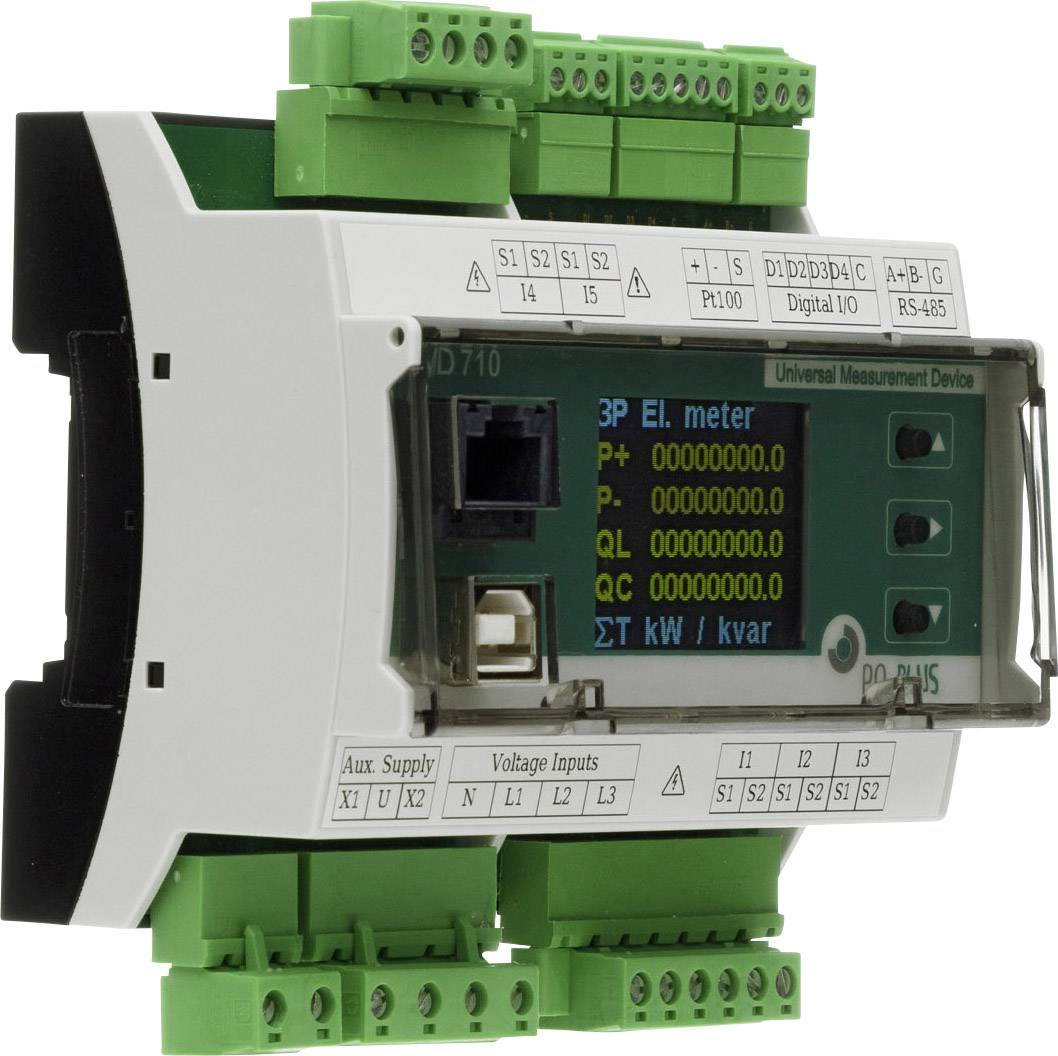

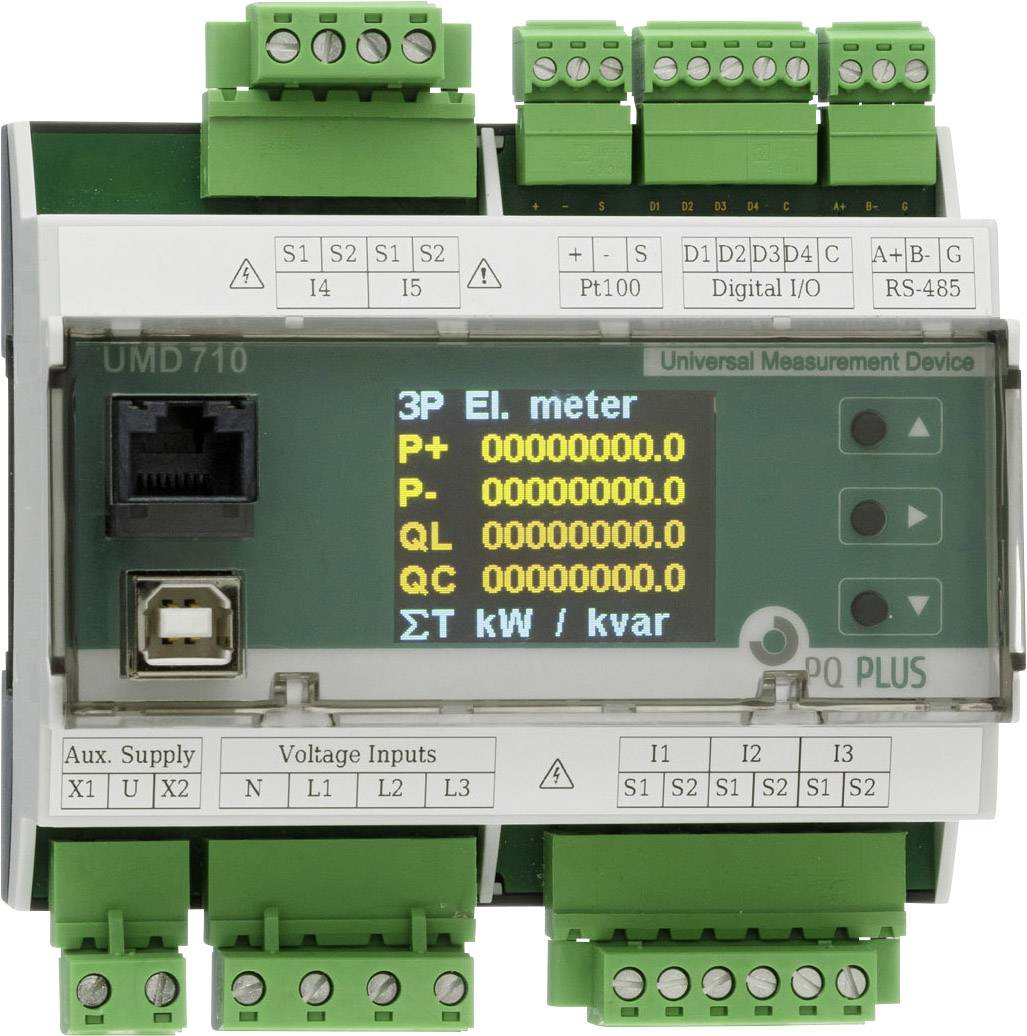

PQ Plus UMD 710A Appareil de mesure numérique pour rail
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 765,83 €
3
2% = 43,08 €
1 722,75 €
5
3% = 60,21 €
1 705,62 €
10
4% = 71,69 €
1 694,14 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 765,83 € / unité(s))
1 765,83 €
HT
dont 0,06 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Appareil de mesure numérique pour rail
- Type
UMD 710A
IP20
- Dim.
(L x l x H) 58 x 107 x 90 mm
- Spécificités
Ecran couleur
- Catégorie de mesure
CAT III 300 V
- Largeur
107 mm
- Hauteur
90 mm
- Longueur
58 mm
Documents et téléchargements
Fiche technique
Fiche technique 2143163 PQ Plus UMD 710A Appareil de mesure numérique pour rail
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2143163 PQ Plus UMD 710A Appareil de mesure numérique pour rail
Description
Le UMD 710A est un appareil compact High End de mesure de la qualité du réseau pour montage sur rail DIN. Il mesure le courant et la tension en 4 phases avec jusqu'à 3 tarifs en mode 4 quadrants en classe 0,05 et donc le travail en classe 0,2 s, ainsi que toutes les tailles de réseau habituelles, par ex. des harmoniques jusqu'à 128. Harmonique. Avec le 5ème La connexion peut mesurer en continu les courants d'erreur. L'appareil est conforme à la norme en 50160, en 61000-2-2, en 61000-2-4, en 61000-2-12 et est certifié conforme à la classe A. Il possède une grande mémoire de 512 Mo. Il est possible d'accéder à l'appareil via l'interface Ethernet et de lire les valeurs de mesure en direct via le navigateur web associé. Vous pourrez également enregistrer les protocoles Internet comme NTP et raccorder des systèmes SPS et des systèmes de gestion des bâtiments. Des entrées/ sorties numériques et une interface sérielle RS485 sont intégrées. Le module de firmware Go permet d'activer les fonctions d'oscilloscope pour le courant et la tension et de régler les signaux de déclenchement pour les événements de valeur limite. Le module logiciel PQ A permet d'enregistrer et d'évaluer en continu la qualité de la tension.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Mesure :
- tension (ULL; ULN) U1 ; U2 ; U3, un, U12 ; U23 ; U31 cl. 0,05
- courant IL1 ; IL2 ; IL3 ; ILN ; ILN ; Idiff cl. 0,05
- puissance puissance puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
- puissance active P1 ; P2 ; P3 ; PN ; 3P Import ; 3P Export cl. 0,1
- puissance réactive Q1, Q2, Q3; QN; 3Q cl. 1
- puissance apparente S1; S2; S3; SN; 3S cl. 0,2
- puissance de distorsion harmonique D1; D2; D3; DN
- facteur de puissance cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phc.
- 0,5 symétrie oui
- , harmonique HDTHDT1; HDTUE3; HDTHDT3; HDT3; HDT3; HDT3; HDT3; Q3; Q3; q3; q3; q3; q3; q3; q3; THDU23; THDU31 cl. 1
- harmonique courant THDI1; THDI2; THDI3; THDIN cl. 1
- harmonique par ordre 1. À 128. Pour
- U/I Klirffacteur U1fh; U2fh; U3fh; U3fh; Unfh; I1fh; I2fh; I3fh;
- fréquence d'inh 40 à 70...70 Hz
- par quadrants pour l'export. Total cl. 0,2s
- travail à blanc 4 quadrants mesure importation/exportation par phase; par tarif; total cl. 2
- flicker P ST; P it cl 2
- enregistreur de données:
- Mémoire (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; État I/O; énergie puissance active importation/exportation par phase L1; L2; L3; L3 Par tarif T1; T2; T3
- chutes de tension option: PQ S
- fonction oscilloscope option: Go
- autres fonctions:
- Logique d'alarme; limites pour dépassement/sous-enregistrement
- E/S numérique 4 entrées/sorties numériques 100 V AC/DC,
- température 100 ma 1x
- mémoire PT100 512 Mo
- intervalle d'enregistrement flash sec; min; h; jours; mois; Année
- de communication :
- Modbus RS485 ; Ethernet 100 Mbits/s ;
- port électrique USB :
- tension d'alimentation U:65...275 V AC / 75...350 VDC ; U : 80...350 V DC
- puissance absorbée 10 va/5 W
- catégorie de surtension CAT III/300 V
- plages de mesure :
- tension nominale 5..1470 V AC
- surcharge 2,21 kV LN/1s 1300 V AC U//N
- impédance continue 3,9 MOhm
- signal d'entrée X/1//5 A; RCM
- surintensité 3x en (max. 70 A/1s)
- taux d'échantillonnage 28,8 kHz
- conditions ambiantes :
- plage de température fonctionnement T:-20°C....60°C
- plage de température roulement T:-30°C....88°C
- compatibilité électromagnétique :
- rayonnement en 61000-4-2...-3...-4...-5...-6...-11
- rayonnement en 55011 cl. A, en 55022 cl
- BxHxT (mm) 107x90x58
Contenu de la livraison
- MOD. 710A
- ENVIS Basic
