Photo non contractuelle

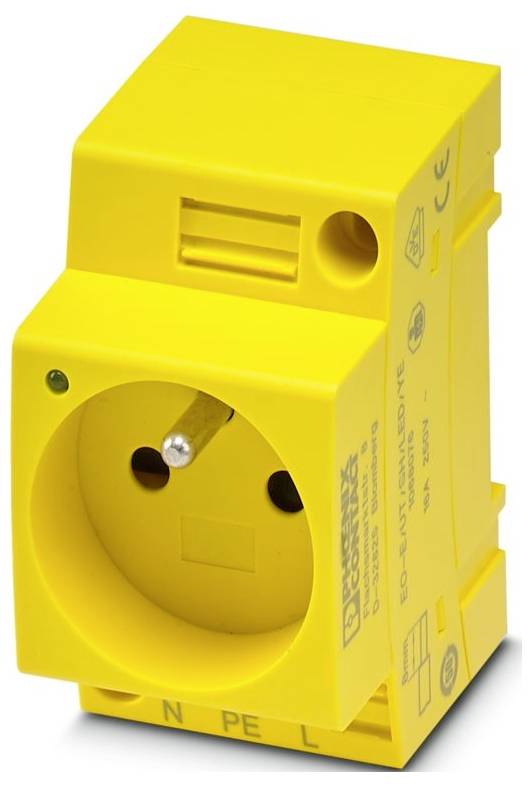

Prise électrique Phoenix Contact EO-E/UT/SH/LED/YE jaune (L x l x H) 59.2 x 45 x 75 mm
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre (taille du paquet 5 pc(s))
Total (13,33 € / unité(s))
66,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5... 0,6 Nm
- Section de conducteur flexible: 0,25 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 4 mm²
- Section de conducteur AWG: 24 ... 12 (converti selon IEC)
- Largeur : 45 mm
- Hauteur : 75 mm
- Profondeur : 59,2 mm
- Couleur : jaune (RAL 1018)
- Classe inflammabilité conformément à la norme UL94 : V0
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -5 °C ... 40 °C (conformément à la norme IEC 60884-1, valeur moyenne sur une période de 24 heures ne dépassant pas +35 °C)
- Température ambiante (stockage/transport) : -25 °C ... 60 °C (pour une courte période, pas plus de 24 h, -60 °C à +70 °C)
- Normes/réglementations: NF C61-314;IEC 60884-1
- Remarque : le courant nominal spécifié ne s'applique pas aux variantes de fusibles. Pour ceux-ci, le courant est déterminé par le fusible utilisé.
- Type de montage : pour montage sur rail support dans l'interface de service ou montage direct
- Matériau isolant : PA
- Longueur de section dénudée : 8 mm
- Tension nominale : 250 V c.a. (50 Hz)
- Général : général
- SPÉCIFICATION DE CONTRÔLE : DIN EN 50155 (VDE 0115-200):2022-06
- Résultat : examen réussi
- Insert d'isolant statique dans le froid : -60 °C
- Indice de température Matériau isolant (DIN EN 60216-1 (VDE 0304-21)): 130 °C
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22: HL 1 - HL 3
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23: HL 1 - HL 3
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24: HL 1 - HL 3
- Normes : Normes
- Indice de température de matériau isolant relatif (Elec., UL 746 B): 130 °C
- Courant nominal : 16 A
- Fréquence : F1 = 5 Hz à F2 = 250 Hz
- Humidité admissible (stockage/transport) : 30 % ... 70 %
- Vibration/bruit à large bande : oscillation/bruit à large bande
- Spectre : essai de durée de vie catégorie 2, monté sur le bogies
- Niveau ASD: 6,12 (m/s²)²/Hz
- Accélération : 30g
- Durée d'essai par essieu: 5 h
- Sens de contrôle : axes X, Y et Z (POS. et neg.)
- Choc : choquer
- Forme de choc : demi-sinus
- Durée du choc : 18 ms
- Nombre de chocs par direction : 3
- Indicateur d'état : Oui
- Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26: HL 1 - HL 3
- Identification du pays : France
- Échantillon: A3;B3
- Section de conducteur flexible [AWG]: 24 ... 14 (converti selon IEC)
- Section du conducteur flexible (manchon conducteur sans manchon en plastique) : 0,25 mm² ... 2,5 mm²
- Section conducteur flexible (douille de câble avec douille en plastique) : 0,25 mm² ... 2,5 mm²
- Section conducteur flexible (2 conducteurs de même section transversale m. douille de fil TWIN avec douille en plastique): 0,2 mm² ... 4 mm²
- Profondeur sur NS 35/7,5: 60 mm
- Profondeur sur NS 35/15: 67,5 mm
- Diamètre du trou de forage: 4,4 mm
- Matériel Contact: CuZn38
- Type de connecteur : face enfichable type E
- Couleur
jaune
- Hauteur
75 mm
- Longueur
59.2 mm
- Largeur
45 mm
IP20
- Type de connexion
raccordement vissé
- Matériau
PA
- Spécificités
sécurité enfants
- Profondeur d'encastrement
59.2 mm
- Type de montage
sur rail porteur (rail DIN)
montage fixe
- Section du conducteur (max.)
4 mm²
- Section du conducteur (min.)
0.2 mm²
- Courant assigné
16 A
- Tension assignée
250 V/AC
- Classe de protection
IP20
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3562583 Prise électrique Phoenix Contact EO-E/UT/SH/LED/YE jaune (L x l x H) 59.2 x 45 x 75 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562583 Prise électrique Phoenix Contact EO-E/UT/SH/LED/YE jaune (L x l x H) 59.2 x 45 x 75 mm
Description
Prise de courant, avec protection contre le contact / obturateur étendue, affichage lumineux, face du connecteur type E, type de raccordement : raccord à vis, couleur : jaune, Tension nominale : 250 V c.a. (50 Hz), courant nominal : 16 A, pour montage sur rail support dans l'interface de service ou montage direct, normes/réglementations : NF C61-314, IEC 60884-1, marque de pays : France
