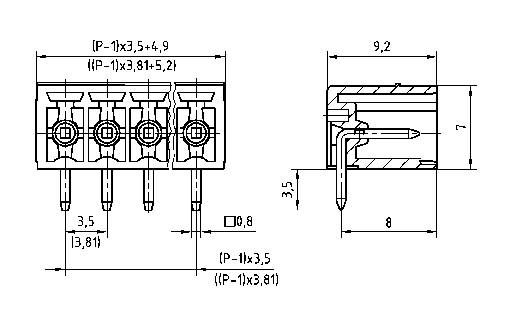

Photo non contractuelle
1/2

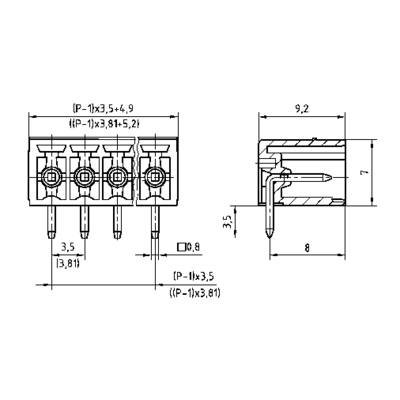

Photo non contractuelle
PTR Hartmann Boîtier mâle (platine) série STL(Z)1550 Nbr total de pôles 10 Pas: 3.81 mm 51550105025D 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Boîtier mâle (platine)
Forme
embase mâle horizontale
Nbr de rangées
1
Série
série STL(Z)1550
Dimension grille
3.81 mm
Fiche technique (PDF)
Nombre
Quantité minimale de commande: 3
Total (0,58 € / unité(s))
1,74 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Barrette mâle horizontale - série STL(Z)1550-H
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 10
Nos services :
Caractéristiques techniques
- Pour : AK(Z)1550
- Type de produit
Boîtier mâle (platine)
- Forme
embase mâle horizontale
- Nbr de rangées
1
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Série
série STL(Z)1550
- Dimension grille
3.81 mm
- Nombre de pôles par rangée
10
- Nbr total de pôles
10
- Largeur
39.49 mm
- Courant nominal
10 A
- Courant nominal - arrondi
10 A
- Contenu
1 pc(s)
- Dim.
(L x l x H) 9.20 x 39.49 x 10.50 mm
- Connexion
pour circuits imprimés
- Matériau boîtier
PA 6.6
- Référence fabricant
51550105025D
- Couleur
vert
- Emballage industriel
non
- Matériau du contact
cuivre électrolytique
- Surface de contact coté circuit imprimé
étamé
- Surface de contact coté enfichable
étamé
- Tension nominale
300 V
- Hauteur
10.50 mm
- Longueur
9.20 mm
- Conforme à la norme RoHS
oui
- Sens d'enfichage
à l'horizontale par rapport à la platine
- Température max.
+105 °C
- Température min.
-30 °C
- Type
STLZ1550/10G-3.81-H
- Matériau (détails)
PA, UL94V-0
- Modèle
enfichage parallèle au circuit imprimé
- UNOM
160 V
- INOM
9 A
- Connexion
-
Documents et téléchargements
Fiche technique
Fiche technique 731969 PTR Hartmann Boîtier mâle (platine) série STL(Z)1550 Nbr total de pôles 10 Pas: 3.81 mm 51550105025D 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 731969 PTR Hartmann Boîtier mâle (platine) série STL(Z)1550 Nbr total de pôles 10 Pas: 3.81 mm 51550105025D 1 pc(s)
Description
Sens de branchement/position du AKZ sur le côté, protection en cas de mauvaise connexion grâce au contact mâle univoque.
