Phoenix Contact DEK-REL- 5/I/1 Module relais Tension nominale: 5 V DC/AC Courant de commutation (max.): 3 A 1 NO (T) 1 p

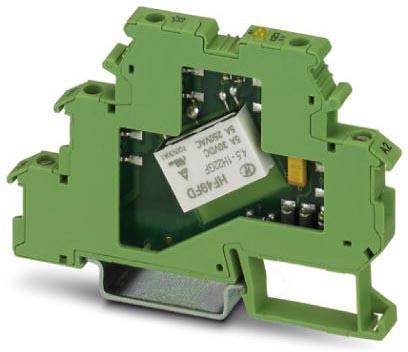

Un module relais vert pour montage sur rail DIN, avec contacts de commutation visibles et étiquetage pour applications industrielles.

Photo non contractuelle

'Symbole électronique de schéma : Redresseur, LED, résistance et interrupteur connectés. Bornes A1, A2, 13, 14 représentées.'

Schéma de câblage d'un relais avec redresseur, voyant LED et bobine. Connexions aux bornes A1, A2, 13 et 14 représentées.

1/3

Photo non contractuelle

Type de produit

Module relais

Type de contact

1 NO (T)

Tension nominale

5 V DC/AC

Tension de contact (max.)

250 V/AC

Courant de commutation (max.)

3 A

Fiche technique (PDF)

Livraison le lun. 28 septembre

8 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (36,66 € / unité(s))

36,66 €

Plus que 8 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,12 W.
Tension de commutation maximale : 250 V AC
Tension de commutation minimale : 0,1 V.
Courant de commutation minimal : 1 ma
Courant d'appel maximal : 5 A.
Puissance de coupure (charge résistive) maximale :
72 W (À 24 V DC)
60 W (À 48 V DC)
50 W (À 60 V DC)
50 W (À 110 V DC)
750 VA (À 250 V AC)
120 W (pour 24 V DC - jusqu'à 35°)
Pouvoir de coupure :
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,2 mm²... 2,5 mm²
Section de conducteur flexible : 0,2 mm²... 2,5 mm²
Section de conducteur AWG: 24... 14
Isolation : isolation de base
Catégorie de surtension III

Type de produit: Module relais

Type: DEK-REL- 5/I/1

Connexion: raccord à vis

Temps de réponse: 8 ms

Temps de descente: 15 ms

Type de contact: 1 NO (T)

Matériau du contact: AgNi + revêtement or dur

Tension nominale: 5 V DC/AC

Tension de contact (max.): 250 V/AC

Courant de commutation (max.): 3 A

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Spécificités: avec LED

Température max.: +50 °C

Température min.: -20 °C

Longueur: 56 mm

Largeur: 6.2 mm

Hauteur: 80 mm

Dim.: (L x l x H) 56 x 6.2 x 80 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Phoenix Contact DEK-REL- 5/I/1 Module relais Tension nominale: 5 V DC/AC Courant de commutation (max.): 3 A 1 NO (T) 1 pc(s)

Code produit :2225813

Ce produit

250 V/AC

3 A

5 V DC/AC

1 NO (T)

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209097

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209098

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209099

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209100

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT-120UC/ 1AU/SEN Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 1 NO (T) 1 pc(s)

Code produit :2209945

30 V/AC

50 mA

120 V/AC

1 NO (T)

Phoenix Contact PLC-RPT-110UC/21/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc(s)

Code produit :2209946

250 V DC/AC

6 A

110 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 1 pc(s)

Code produit :2209947

250 V DC/AC

10 A

24 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 60DC/21-21 Module relais Tension nominale: 60 V/DC Courant de commutation (max.): 6 A 2 inverseurs (RT) 1 pc(s)

Code produit :2209948

250 V DC/AC

6 A

60 V/DC

2 inverseurs (RT)

Phoenix Contact PLC-RPT-120UC/21-21AU Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 2 inverseurs (RT) 1 pc(s)

Code produit :2209949

30 V/AC

50 mA

120 V/AC

2 inverseurs (RT)

Documents et téléchargements

Fiche technique

Fiche technique 2225813 Phoenix Contact DEK-REL- 5/I/1 Module relais Tension nominale: 5 V DC/AC Courant de commutation (max.): 3 A 1 NO (T) 1 p

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225813 Phoenix Contact DEK-REL- 5/I/1 Module relais Tension nominale: 5 V DC/AC Courant de commutation (max.): 3 A 1 NO (T) 1 p

Description

Gain de place jusqu'à 73 %. Un câblage réduit au minimum.
