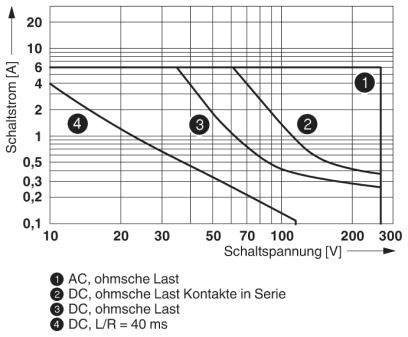

![Le diagramme montre le courant de commutation [A] par rapport à la tension de commutation [V] pour différents cycles de commutation : 1. AC, 2. DC avec charge ohmique en série, 3. DC charge ohmique, 4. DC L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225419TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Photo non contractuelle

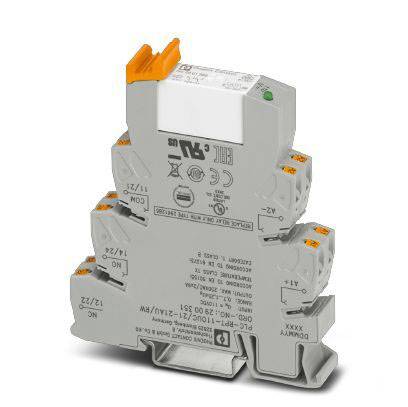

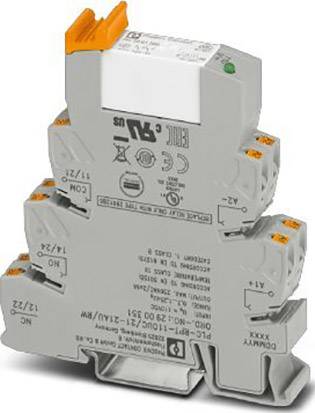

Phoenix Contact PLC-RPT-110UC/21-21AU/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 50 mA 2
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
2 inverseurs (RT)
Tension nominale
110 V/DC
Tension de contact (max.)
30 V/AC
Courant de commutation (max.)
50 mA
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
68,33 €
3
3% = 1,90 €
66,43 €
5
4% = 2,65 €
65,68 €
10
5% = 3,16 €
65,17 €
25
5% = 3,73 €
64,60 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (68,33 € / unité(s))
68,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Puissance dissipée dans une condition nominale de 0,5 W.
- Tension de commutation maximale : 30 V AC
- Tension de commutation minimale : 100 mV (à 10 ma)
- Courant de commutation minimal : 1 ma (à 24 V)
- Courant d'appel maximal : 50 ma
- Puissance de coupure (charge résistive) maximale :
- 1,2 W (À 24 V DC)
- 100 W (À 48 V DC)
- 60 W (À 60 V DC)
- 44 W (À 110 V DC)
- 60 W (À 220 V DC)
- 1500 VA (À 250 V AC)
- Pouvoir de coupure :
- 2 A (À 24 V, DC13)
- 0,2 A (À 110 V, DC13)
- 0,2 A (À 250 V, DC13)
- 2 A (À 24 V, AC15)
- 2 A (À 120 V, AC15)
- 2 A (À 250 V, AC15)
- Position de montage: indifférente
- Référence de montage : peut être rangée sans distance
- Longueur de dénudage : 8 mm
- Section de conducteur rigide : 0,14 mm²... 2,5 mm²
- Section de conducteur flexible : 0,14 mm²... 2,5 mm²
- Section de conducteur AWG : 26... 14
- Tension d'isolation nominale : 250 V AC
- Tension nominale : 6 kV
- Isolation : isolation de base
- Catégorie de surtension III
- Type de produit
Module relais
- Type
PLC-RPT-110UC/21-21AU/RW
- Connexion
Push-In
- Temps de réponse
5 ms
- Temps de descente
11 ms
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi + revêtement or dur
- Tension nominale
110 V/DC
- Tension de contact (max.)
30 V/AC
- Courant de commutation (max.)
50 mA
- Durée de vie mécanique
3x 10 7 cycles de commutation
- Spécificités
avec LED
RT III
- Température max.
+70 °C
- Température min.
-40 °C
- Longueur
94 mm
- Largeur
14 mm
- Hauteur
80 mm
- Dim.
(L x l x H) 94 x 14 x 80 mm
- Contenu
1 pc(s)
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 50 mA 2
Fiche technique 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 50 mA 2
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225419 Phoenix Contact PLC-RPT-110UC/21-21AU/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 50 mA 2
Description
Résistance aux vibrations et aux chocs conformément à la norme en 50155. Séparation sûre selon DIN en 50178 entre la bobine et le contact. Certifié conforme à la norme en 50155.
