Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (

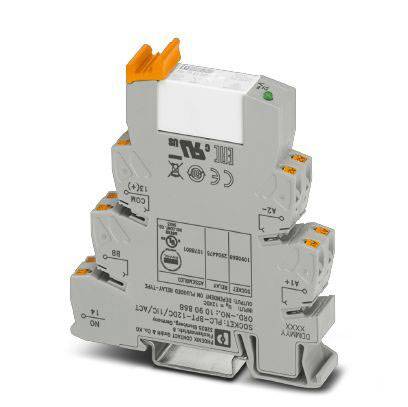

Dispositif électronique de surveillance de tension, monté sur rail DIN, avec plusieurs bornes de connexion et un voyant de contrôle.

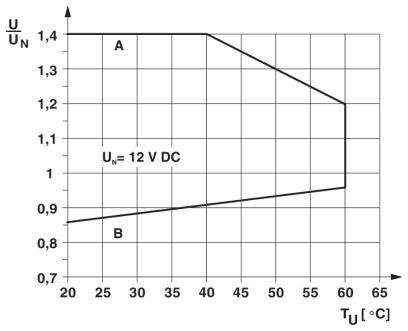

Le diagramme montre la relation entre la tension relative (U/UN) et la température (TU en °C). La tension reste constante à 12 V DC entre 25°C et 40°C. Des écarts au-dessus ou en-dessous de ces températures influencent la tension.

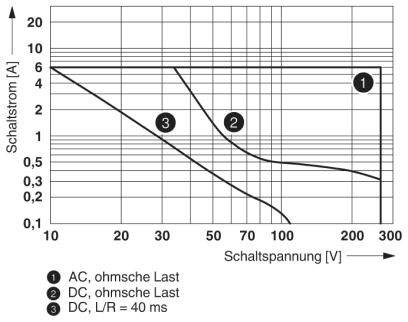

Le diagramme montre les courbes limites du courant de commutation (A) en fonction de la tension de commutation (V) pour : 1) AC, charge ohmique 2) DC, charge ohmique 3) DC, L/R = 40 ms.

'Tension (U) et courant (I) en fonction du temps (t) dans un circuit RC : La tension monte rapidement et chute, le courant a un pic initial et diminue.'

Schéma de câblage d'un relais électrique avec bornes A1, A2, BB, 13 et 14, comprenant la représentation d'un contact à fermeture et le symbole d'une diode.

1/5

Type de produit

Module relais

Type de contact

1 NO (T)

Tension nominale

12 V/DC

Tension de contact (max.)

250 V DC/AC

Courant de commutation (max.)

6 A

Fiche technique (PDF)

Livraison avant le mer. 30 septembre

20 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (23,33 € / unité(s))

23,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,4 W.
Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
Tension de commutation minimale : 12 V (à 100 ma)
Courant de commutation minimal : 100 ma (à 12 V DC)
Courant d'appel maximal : 80 A (pour 20 ms)
Puissance de coupure (charge résistive) maximale :
144 W (À 24 V DC)
58 W (À 48 V DC)
48 W (À 60 V DC)
50 W (À 110 V DC)
80 W (À 220 V DC)
85 W (À 250 V DC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,2 A (À 110 V, DC13)
0,2 A (À 250 V, DC13)
6 A (À 24 V, AC15)
6 A (À 120 V, AC15)
6 A (À 250 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Tension d'isolation nominale : 250 V AC
Tension nominale : 6 kV
Isolation : isolation sûre, isolation renforcée
Catégorie de surtension III

Type de produit: Module relais

Type: PLC-RPT- 12DC/ 1IC/ACT

Connexion: Push-In

Temps de réponse: 8 ms

Temps de descente: 10 ms

Type de contact: 1 NO (T)

Matériau du contact: AgSnO2

Tension nominale: 12 V/DC

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 6 A

Durée de vie mécanique: 3x 10⁷ cycles de commutation

Spécificités: avec LED

: type de protection par relais RT II

Température max.: +60 °C

Température min.: -40 °C

Longueur: 94 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (L x l x H) 94 x 14 x 80 mm

Contenu: 1 pc(s)

UKCA: non pertinent

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209100

Ce produit

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209097

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209098

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209099

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT-120UC/ 1AU/SEN Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 1 NO (T) 1 pc(s)

Code produit :2209945

30 V/AC

50 mA

120 V/AC

1 NO (T)

Phoenix Contact PLC-RPT-110UC/21/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc(s)

Code produit :2209946

250 V DC/AC

6 A

110 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 1 pc(s)

Code produit :2209947

250 V DC/AC

10 A

24 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 60DC/21-21 Module relais Tension nominale: 60 V/DC Courant de commutation (max.): 6 A 2 inverseurs (RT) 1 pc(s)

Code produit :2209948

250 V DC/AC

6 A

60 V/DC

2 inverseurs (RT)

Phoenix Contact PLC-RPT-120UC/21-21AU Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 2 inverseurs (RT) 1 pc(s)

Code produit :2209949

30 V/AC

50 mA

120 V/AC

2 inverseurs (RT)

Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 50 mA 2 inverseurs (RT) 1 pc(s)

Code produit :2209950

30 V/AC

50 mA

230 V/AC

2 inverseurs (RT)

Documents et téléchargements

Fiche technique

Fiche technique 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209100 Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (

Description

INTERFACE PLC pour courants d'appel élevés, comprenant une borne de base PLC-BPT.../1 IC/ACT avec connexion Push-in et relais miniature enfichable, pour montage sur rail NS 35/7,5, courant d'appel max. Jusqu'à 130 A, 1 contact NO, tension d'entrée 12 V DC
