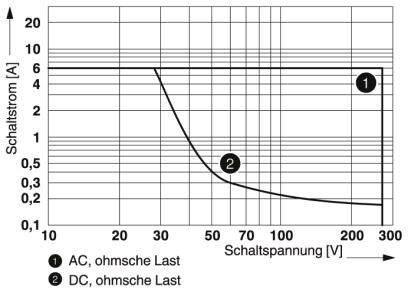

![Le diagramme montre la tension de commutation en fonction du courant de commutation. Deux courbes : ① CA, charge ohmique ; ② CC, charge ohmique. Tension [V], Courant [A].](https://asset.conrad.com/media10/isa/160267/c1/-/fr/002225769TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/5

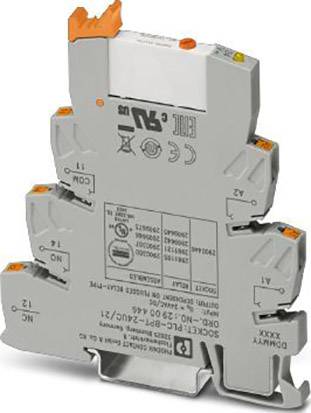

Phoenix Contact PLC-RPT- 24UC/21/MS Module relais Tension nominale: 24 V DC/AC Courant de commutation (max.): 6 A 1 inve
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
1 inverseur (RT)
Tension nominale
24 V DC/AC
Tension de contact (max.)
250 V DC/AC
Courant de commutation (max.)
6 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
27,49 €
3
4% = 1,20 €
26,29 €
5
6% = 1,67 €
25,82 €
10
7% = 1,99 €
25,50 €
25
9% = 2,35 €
25,14 €
50
10% = 2,75 €
24,74 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (27,49 € / unité(s))
27,49 €
HT
Caractéristiques techniques
- Puissance dissipée dans une condition nominale de 0,26 W.
- Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
- Tension de commutation minimale : 5 V (à 100 ma)
- Courant de commutation minimal : 10 ma (à 12 V)
- Courant d'appel maximal : 10 A (4 s)
- Puissance de coupure (charge résistive) maximale :
- 140 W (À 24 V DC)
- 20 W (À 48 V DC)
- 18 W (À 60 V DC)
- 23 W (À 110 V DC)
- 40 W (À 220 V DC)
- 1500 VA (À 250 V AC)
- Pouvoir de coupure :
- 2 A (À 24 V, DC13)
- 0,2 A (À 110 V, DC13)
- 0,1 A (À 220 V, DC13)
- 3 A (À 24 V, AC15)
- 3 A (À 120 V, AC15)
- 3 A (À 230 V, AC15)
- Position de montage: indifférente
- Référence de montage : peut être rangée sans distance
- Longueur de dénudage : 8 mm
- Section de conducteur rigide : 0,14 mm²... 2,5 mm²
- Section de conducteur flexible : 0,14 mm²... 2,5 mm²
- Section de conducteur AWG : 26... 14
- Catégorie de surtension III
- Type de produit
Module relais
- Type
PLC-RPT- 24UC/21/MS
- Connexion
Push-In
- Temps de réponse
6 ms
- Temps de descente
15 ms
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgSnO
- Tension nominale
24 V DC/AC
- Tension de contact (max.)
250 V DC/AC
- Courant de commutation (max.)
6 A
- Durée de vie mécanique
1x 10 7 cycles de commutation
- Spécificités
avec LED
type de protection par relais RT II
- Température max.
+60 °C
- Température min.
-40 °C
- Longueur
94 mm
- Largeur
6.2 mm
- Hauteur
80 mm
- Dim.
(L x l x H) 94 x 6.2 x 80 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Module relais Tension nominale: 24 V DC/AC Courant de commutation (max.): 6 A 1 inve
Fiche technique 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Module relais Tension nominale: 24 V DC/AC Courant de commutation (max.): 6 A 1 inve
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2225769 Phoenix Contact PLC-RPT- 24UC/21/MS Module relais Tension nominale: 24 V DC/AC Courant de commutation (max.): 6 A 1 inve
Description
Relais étanche RT-III. Séparation sûre selon DIN en 50178 entre la bobine et le contact.
