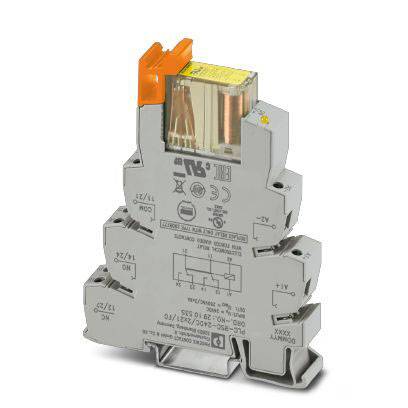

Phoenix Contact PLC-RSC- 24DC/2X21/FG Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 2 inver

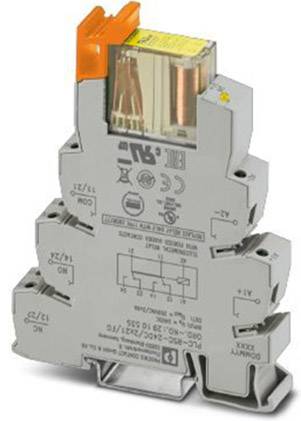

Un support de socle avec un module de relais intégré, étiqueté avec des spécifications techniques. Un levier en plastique orange est visible en haut.

Photo non contractuelle

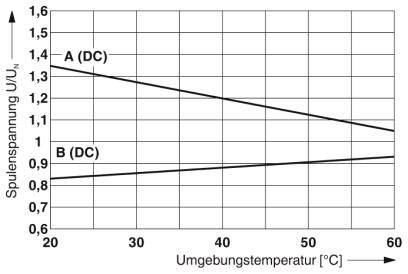

Le diagramme montre la tension de bobine U/UN en fonction de la température ambiante. A(DC) diminue, B(DC) augmente de 20°C à 60°C.

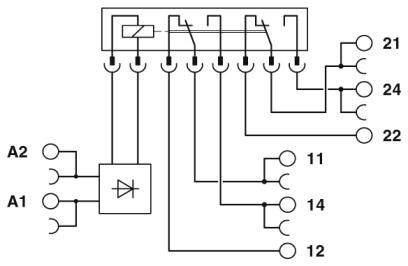

Schéma de câblage : Représentation d'un module relais avec bornes de bobine (A1, A2) et contacts (11, 12, 14, 21, 22, 24). Points de connexion clairement marqués.

1/3

Photo non contractuelle

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V DC/AC

Courant de commutation (max.)

6 A

Fiche technique (PDF)

Bientôt disponible

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (41,66 € / unité(s))

41,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Tension de commutation maximale : 250 V AC/DC
Tension de commutation minimale : 5 V (10 ma)
Courant de commutation minimal : 10 ma (5 V)
Courant d'appel max. : 6 A.
Puissance de coupure (charge résistive) maximale :
144 W (24 V DC)
288 W (48 V DC)
88 W (110 V DC)
110 W (220 V DC)
1500 VA (250 V AC)
Pouvoir de coupure :
3 A (24 V, DC13)
3 A (230 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Tension d'isolation nominale : 250 V AC
Tension nominale : 6 kV
Isolation : isolation sûre, isolation renforcée
Catégorie de surtension III

Type de produit: Module relais

Type: PLC-RSC- 24DC/2X21/FG

Connexion: raccord à vis

Temps de réponse: 10 ms

Temps de descente: 10 ms

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 6 A

Durée de vie mécanique: 10⁷ cycles de commutation

Spécificités: avec LED

: type de protection par relais RT II

Température max.: +60 °C

Température min.: -20 °C

Longueur: 104 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (L x l x H) 104 x 14 x 80 mm

Contenu: 1 pc(s)

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209097

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209098

250 V DC/AC

6 A

24 V/DC

1 NO (T)

Phoenix Contact PLC-RSC- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209099

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 NO (T) 1 pc(s)

Code produit :2209100

250 V DC/AC

6 A

12 V/DC

1 NO (T)

Phoenix Contact PLC-RPT-120UC/ 1AU/SEN Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 1 NO (T) 1 pc(s)

Code produit :2209945

30 V/AC

50 mA

120 V/AC

1 NO (T)

Phoenix Contact PLC-RPT-110UC/21/RW Module relais Tension nominale: 110 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc(s)

Code produit :2209946

250 V DC/AC

6 A

110 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 24UC/21HC/RW Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 1 pc(s)

Code produit :2209947

250 V DC/AC

10 A

24 V/DC

1 inverseur (RT)

Phoenix Contact PLC-RPT- 60DC/21-21 Module relais Tension nominale: 60 V/DC Courant de commutation (max.): 6 A 2 inverseurs (RT) 1 pc(s)

Code produit :2209948

250 V DC/AC

6 A

60 V/DC

2 inverseurs (RT)

Phoenix Contact PLC-RPT-120UC/21-21AU Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 50 mA 2 inverseurs (RT) 1 pc(s)

Code produit :2209949

30 V/AC

50 mA

120 V/AC

2 inverseurs (RT)

Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 50 mA 2 inverseurs (RT) 1 pc(s)

Code produit :2209950

30 V/AC

50 mA

230 V/AC

2 inverseurs (RT)

Documents et téléchargements

Fiche technique

Fiche technique 2225807 Phoenix Contact PLC-RSC- 24DC/2X21/FG Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 2 inver

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225807 Phoenix Contact PLC-RSC- 24DC/2X21/FG Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 2 inver

Description

INTERFACE PLC, composée d'une base de relais et d'un relais de sécurité enfichable avec contacts guidés par force selon DIN en 50205, connexion à vis, 2 inverseurs, guidage forcé, tension d'entrée : 24 V DC
