Weidmüller DRIKIT 24VDC 1CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseu

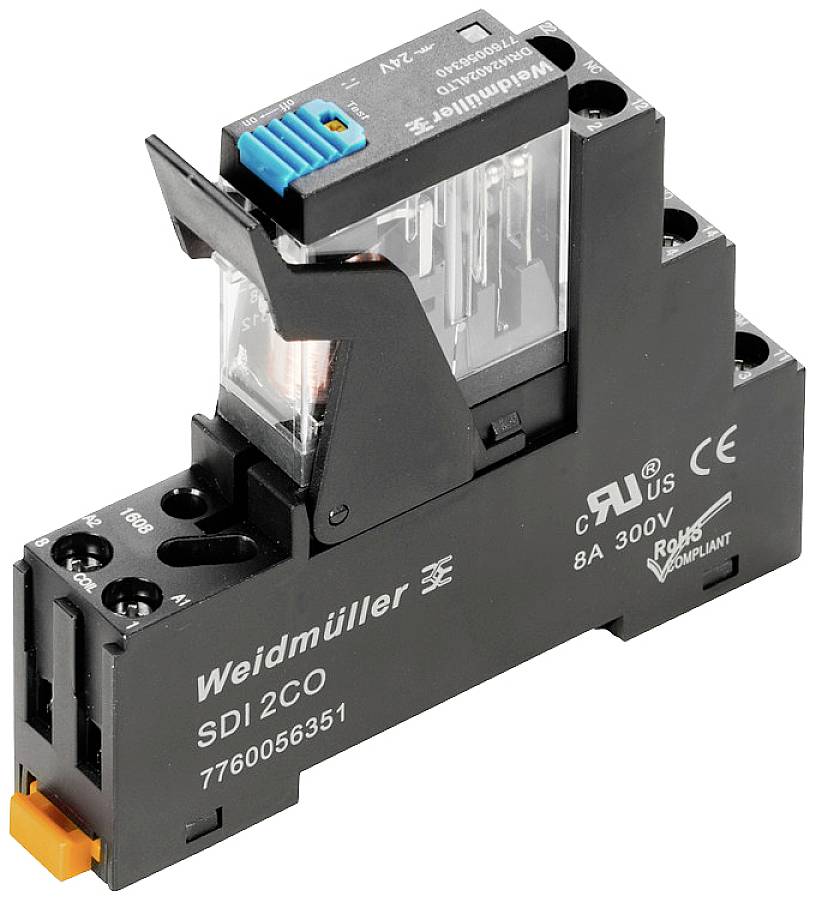

Un relais électrique de Weidmüller, modèle SDI 2CO, avec des spécifications techniques imprimées. Adapté pour 8A et 300V.

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V/AC

250 V/DC

Courant de commutation (max.)

10 A

Fiche technique (PDF)

5 Paquet(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (76,66 € / unité(s))

€

Plus que 5 Paquet(s) en stock !

Signaler un incident juridique

Caractéristiques techniques

Affichage d'état : LED verte
Temporisation à la mise sous tension : ≤ 15 ms.
Temporisation à la mise hors tension : ≤ 10 ms.
min. Puissance de commutation : 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : oui (bloquable)
Indicateur de position de commutation mécanique : oui
Catégorie de surtension III
Degré de pollution : 2
Groupe de matériaux isolants: IIIb
Résistance à la tension entrée - sortie : 4 kVrms / 1 min.
Longueur de dénudage raccord de mesure : 8 mm
Plage de serrage, connexion de mesure : 1,5 mmm²
Plage de serrage, min. : 0,25 mm²
Plage de serrage, max. : 4 mm²
Section de raccordement de conducteur, monofilaire, min. : 0,25 mmm²
Section de raccordement de conducteur, à un seul fil, max. : 4 mmm²
Section de raccordement de conducteur, à fils fins, min. : 0,25 mmm²
Section de raccordement de conducteur, à fils fins, max. : 4 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min. : 0,25 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. : 4 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 0,25 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 4 mmm²
Dimensions de la lame : taille PH1

Type de produit: Module relais

Type: DRIKIT 24VDC 1CO LD/PB

Connexion: borne à vis

Couleur: noir

Tension de fonctionnement (max.): 18 V/DC

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V/AC
250 V/DC

Courant de commutation (max.): 10 A

Puissance de coupure max.: 2500 VA
240 W

Durée de vie mécanique: 10 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 3 mm

Résistance (bobine): 1100 Ω

Spécificités: avec bouton de test

: IP20

Température max.: 55 °C

Température min.: -40 °C

Longueur: 68 mm

Largeur: 15.8 mm

Hauteur: 80.2 mm

Dim.: (L x l x H) 68 x 15.8 x 80.2 mm

Contenu: 10 pc(s)

Poids: 59.8 g

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Weidmüller DRIKIT 24VDC 1CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950234

Ce produit

250 V/AC

10 A

24 V/DC

1 inverseur (RT)

Weidmüller DRIKITP 230VAC 1CO LD Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1948982

250 V/AC

10 A

230 V/AC

1 inverseur (RT)

Weidmüller DRIKIT 24VDC 1CO LD Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1949123

250 V/AC

10 A

24 V/DC

1 inverseur (RT)

Weidmüller DRIKITP 230VAC 2CO LD Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 5 A 2 inverseurs (RT) 10 pc(s)

Code produit :1949519

250 V/AC

5 A

230 V/AC

2 inverseurs (RT)

Weidmüller DRIKIT 230VAC 1CO LD Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1949685

250 V/AC

10 A

230 V/AC

1 inverseur (RT)

Weidmüller DRIKITP 24VAC 1CO LD Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950082

250 V/AC

10 A

24 V/AC

1 inverseur (RT)

Weidmüller DRIKITP 115VAC 1CO LD Module relais Tension nominale: 115 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950635

250 V/AC

10 A

115 V/AC

1 inverseur (RT)

Weidmüller DRIKITP 115VAC 2CO LD Module relais Tension nominale: 115 V/AC Courant de commutation (max.): 5 A 2 inverseurs (RT) 10 pc(s)

Code produit :1950640

250 V/AC

5 A

115 V/AC

2 inverseurs (RT)

Weidmüller DRIKIT 24VAC 1CO LD/PB Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950826

250 V/AC

10 A

24 V/AC

1 inverseur (RT)

Weidmüller DRIKIT 230VAC 1CO LD/PB Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 10 A 1 inverseur (RT) 10 pc(s)

Code produit :1950827

250 V/AC

10 A

230 V/AC

1 inverseur (RT)

Documents et téléchargements

Fiche technique

Fiche technique 1950234 Weidmüller DRIKIT 24VDC 1CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseu

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1950234 Weidmüller DRIKIT 24VDC 1CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 10 A 1 inverseu

Description

Interface relais montée composée d'un relais et d'une base enfichables. Les circuits de charge et de contrôle sont isolés électriquement.
