Weidmüller RCIKIT 230VAC 2CO LED Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseur

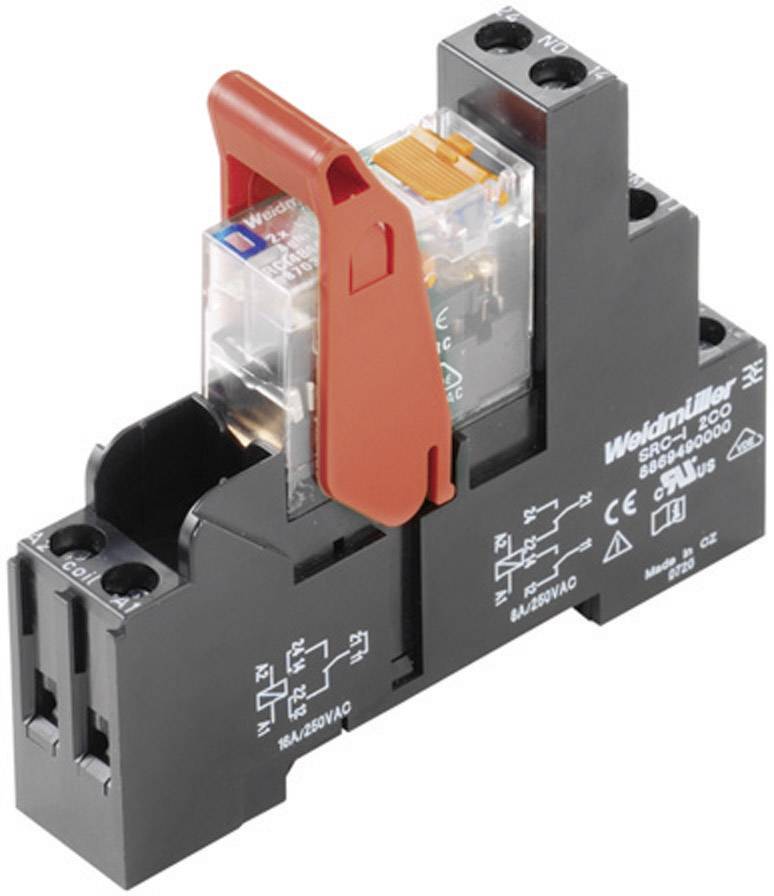

Relais électrique avec interrupteur à bascule rouge sur base noire, utilisé pour le contrôle des circuits électroniques.

Photo non contractuelle

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

230 V/AC

Tension de contact (max.)

400 V/AC

Courant de commutation (max.)

8 A

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (19,99 € / unité(s))

19,99 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Coupleur de relais RCIKIT

Weidmüller RCIKIT 230VAC 2CO LED 8871050000-1
Contenu: 1 pc(s)

Caractéristiques techniques

Voyant d'état : LED rouge
Temporisation à la mise sous tension : ≤ 10 ms.
Temporisation à la mise hors tension : ≤ 6 ms.
min. Puissance de commutation : 1 ma à 24 V, 10 ma à 12 V, 100 ma à 5 V.
Fréquence de commutation max. À charge nominale : 0,1 Hz
Profilé rail support TS 35
Touche test : non
Indicateur de position de commutation mécanique : non
Catégorie de surtension III
Degré de pollution : 2
Groupe de substance d'isolation : IIIa
Résistance à la tension entrée - sortie : 5 kVrms / 1 min
Longueur de dénudage raccord de mesure : 8 mm
Plage de serrage, connexion de mesure : 2,5 mm²
Plage de serrage, min. : 1 mm²
Plage de serrage, max. : 2,5 mm²
Section de raccordement de conducteur, monofilaire, min.: 1 mmm²
Section de raccordement de conducteur, à un seul fil, max. : 2,5 mm²
Section de raccordement de conducteur, à fils fins, min.: 1 mmm²
Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min.: 1 mmm²
Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. 2,5 mm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 1 mmm²
Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 2,5 mm²
Dimensions de la lame : taille PZ1

Type de produit: Module relais

Type: RCIKIT 230VAC 2CO LED

Connexion: borne à vis

Couleur: noir

Tension de fonctionnement (max.): 172.5 V/AC

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi 90/10

Tension nominale: 230 V/AC

Tension de contact (max.): 400 V/AC

Courant de commutation (max.): 8 A

Puissance de coupure max.: 2000 VA
192 W

Durée de vie mécanique: 5 x 10⁶ circuits

Ligne de fuite et distance dans l'air (bobine/contacts): 8 mm

Résistance (bobine): 32500 Ω

Spécificités: sans bouton de test

: IP20

Température max.: 70 °C

Température min.: -40 °C

Longueur: 70.2 mm

Largeur: 15.8 mm

Hauteur: 77 mm

Dim.: (L x l x H) 70.2 x 15.8 x 77 mm

Contenu: 1 pc(s)

Poids: 56.32 g

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Tension nominale

Type de contact

Weidmüller RCIKIT 230VAC 2CO LED Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :506738

Ce produit

400 V/AC

8 A

230 V/AC

2 inverseurs (RT)

Weidmüller RCIKIT 24VDC 1CO LD/PB Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506721

400 V/AC

16 A

24 V/DC

1 inverseur (RT)

Module relais Weidmüller RCIKIT 24VAC 1CO LD/PB 8881590000-1 24 V/AC 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506722

400 V/AC

16 A

24 V/AC

1 inverseur (RT)

Weidmüller RCIKIT 230VAC 1CO LD/PB Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506724

400 V/AC

16 A

230 V/AC

1 inverseur (RT)

Weidmüller RCIKIT 24VDC 1CO LED Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506725

400 V/AC

16 A

24 V/DC

1 inverseur (RT)

Weidmüller RCIKIT 24VAC 1CO LED Module relais Tension nominale: 24 V/AC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506726

400 V/AC

16 A

24 V/AC

1 inverseur (RT)

Weidmüller RCIKIT 230VAC 1CO LED Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 16 A 1 inverseur (RT) 1 pc(s)

Code produit :506728

400 V/AC

16 A

230 V/AC

1 inverseur (RT)

Module relais Weidmüller RCIKIT 24VDC 2CO LD/PB 8881610000-1 24 V/DC 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :506730

400 V/AC

8 A

24 V/DC

2 inverseurs (RT)

Weidmüller RCIKIT 230VAC 2CO LD/PB Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :506733

400 V/AC

8 A

230 V/AC

2 inverseurs (RT)

Weidmüller RCIKIT 24VDC 2CO LED Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1 pc(s)

Code produit :506734

400 V/AC

8 A

24 V/DC

2 inverseurs (RT)

Documents et téléchargements

Fiche technique

Fiche technique 506738 Weidmüller RCIKIT 230VAC 2CO LED Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseur

Description

Les relais de puissance RCI sont conçus pour une utilisation en milieu industriel et sont pourvus d'un raccord à visser. Les autres avantages comprennent l'ancrage industriel, la diode de roue libre et l'affichage LED.

Contenu de la livraison

Socle de relais pour montage sur rails DIN
Unité d'affichage à LED
Étrier de retenue
Relais enfichable
marqueur ;
