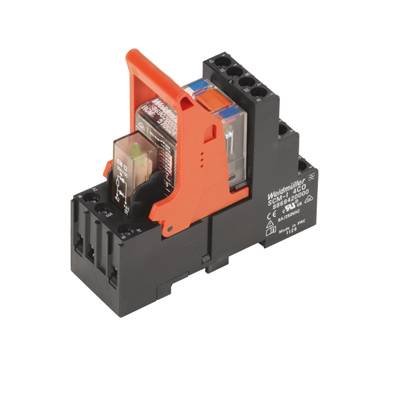

Module relais Weidmüller RCMKIT-I 24VDC 2CO LD 8920940000-10 24 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module relais
Type de contact
2 inverseurs (RT)
Tension nominale
24 V/DC
Tension de contact (max.)
400 V/AC
Courant de commutation (max.)
12 A
Fiche technique (PDF)
Vente et expédition :
Quantité (Paquet(s))
Economie
prix de l'emballage (HT)
1
-
187,49 €
3
2% = 4,57 €
182,92 €
5
3% = 6,39 €
181,10 €
10
4% = 7,61 €
179,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (187,49 € / unité(s))
€
Points forts et détails
Coupleur de relais RCMKIT-I
- Weidmüller RCMKIT-I 24VDC 2CO LD 8920940000-10
- Contenu: 10 pc(s)
Caractéristiques techniques
- Affichage d'état : LED verte
- Temporisation à la mise sous tension : ≤ 15 ms.
- Temporisation à la mise hors tension : ≤ 10 ms.
- min. Puissance de commutation : 1 ma à 24 V, 10 ma à 12 V, 100 ma à 5 V.
- Fréquence de commutation max. À charge nominale : 0,1 Hz
- Profilé rail support TS 35
- Touche test : oui (bloquable)
- Indicateur de position de commutation mécanique : oui
- Catégorie de surtension III
- Degré de pollution : 2
- Groupe de substance d'isolation : IIIa
- Résistance à la tension entrée - sortie : 2,5 KVrms / 1 min.
- Longueur de dénudage raccord de mesure : 8 mm
- Plage de serrage, connexion de mesure : 2,5 mm²
- Plage de serrage, min. : 1 mm²
- Plage de serrage, max. : 2,5 mm²
- Section de raccordement de conducteur, monofilaire, min.: 1 mmm²
- Section de raccordement de conducteur, à un seul fil, max. : 2,5 mm²
- Section de raccordement de conducteur, à fils fins, min.: 1 mmm²
- Section de raccordement de conducteur, à fils fins, max. : 2,5 mm²
- Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, min.: 1 mmm²
- Section de raccordement de conducteur, fil fin AEH avec collier en plastique DIN 46228/4, max. 2,5 mm²
- Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), min. : 1 mmm²
- Section de raccordement de conducteur, à fils fins, AEH (DIN 46228-1), max. : 2,5 mm²
- Dimensions de la lame : taille PZ1
- Type de produit
Module relais
- Type
RCMKIT-I 24VDC 2CO LD
- Connexion
borne à vis
- Couleur
noir
- Tension de fonctionnement (max.)
18 V/DC
- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgNi 90/10
- Tension nominale
24 V/DC
- Tension de contact (max.)
400 V/AC
- Courant de commutation (max.)
12 A
- Puissance de coupure max.
3000 VA
288 W
- Durée de vie mécanique
20 x 10 6 circuits
- Ligne de fuite et distance dans l'air (bobine/contacts)
4 mm
- Résistance (bobine)
777 Ω
- Spécificités
avec bouton de test
IP20
- Température max.
70 °C
- Température min.
-40 °C
- Longueur
78.3 mm
- Largeur
27.2 mm
- Hauteur
77 mm
- Dim.
(L x l x H) 78.3 x 27.2 x 77 mm
- Contenu
10 pc(s)
- Emballage industriel
oui
- Poids
89.35 g
Documents et téléchargements
Fiche technique
Fiche technique 391908 Module relais Weidmüller RCMKIT-I 24VDC 2CO LD 8920940000-10 24 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 391908 Module relais Weidmüller RCMKIT-I 24VDC 2CO LD 8920940000-10 24 V/DC 12 A 2 inverseurs (RT) 10 pc(s)
Description
Interface relais montée composée d'un relais et d'une base enfichables. Les circuits de charge et de contrôle sont isolés électriquement.
