Relais de contrôle pour tensions secteur et triphasées 160 à 690 V/AC N/A Siemens 3UG45131BR20

Une armoire électrique avec plusieurs câbles et composants électroniques, comprenant un interrupteur principal doté d'un bouton rotatif coloré.

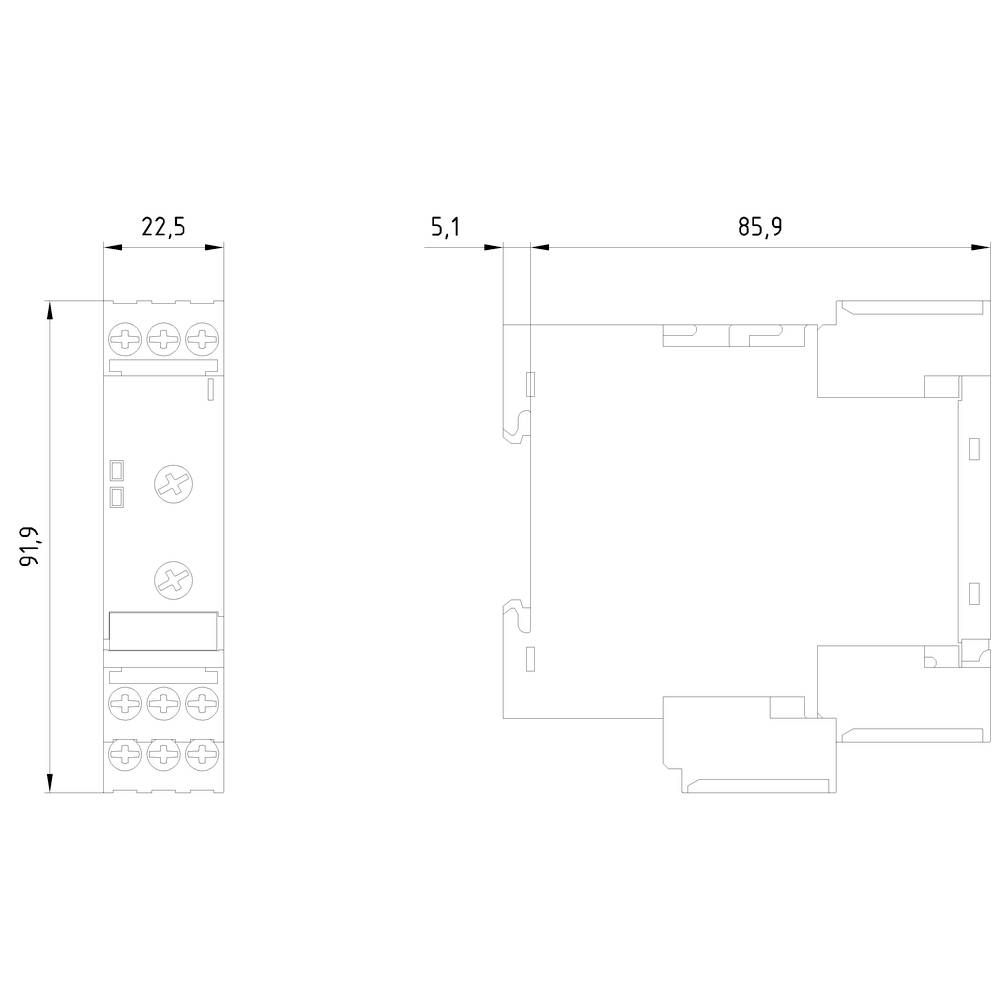

Dessin technique d'un boîtier rectangulaire avec les dimensions suivantes : hauteur 91,6 mm, largeur 22,5 mm, profondeur 85,9 mm, vue latérale 5,1 mm.

1/2

Exemple d'application

Type de produit

Relais de surveillance

Fonctions

Séquence de phase

Défaillance de phase

Asymétrie

Basse tension

Tension de fonctionnement max.

690 V/AC

Type de contact

2 inverseurs (RT)

Type

3UG4513-1BR20

Fiche technique (PDF)

Afficher des alternatives

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (154,16 € / unité(s))

€

Signaler un incident juridique

Points forts et détails

Relais de contrôle SIRIUS 3UG4

Siemens 3UG45131BR20
Tension de fonctionnement (détails): 160 à 690 V/AC
Dimensions: (L x l x H) 86 x 22.5 x 92 mm

Caractéristiques techniques

Hystérésis : de 5 %
Référence de l'asymétrie (20 %) :

Type de produit: Relais de surveillance

Type: 3UG4513-1BR20

Fonctions: Séquence de phase
Défaillance de phase
Asymétrie
Basse tension

Tension de fonctionnement: 690 V/AC

Tension de fonctionnement min.: 160 V/AC

Tension de fonctionnement max.: 690 V/AC

Tension de fonctionnement: 160 - 690 V/AC

Plage de réglage du courant (min.): 1 A

Valeur du courant d'appel (max.): 3 A

Plage de réglage (courant): 1 - 3 A

Type de contact: 2 inverseurs (RT)

Connexion: raccord à vis

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 22.5 mm

Hauteur: 92 mm

Profondeur: 91 mm

Dim.: (L x l x H) 86 x 22.5 x 92 mm

Contenu: 1 pc(s)

Longueur: 86 mm

Modèle: Relais de contrôle pour tensions secteur et triphasées

Sortie: 2 inverseurs

Type: 3UG4513-1BR20

Alim.: 160 à 690 V/AC

: 22.5

: 92 mm

: 91 mm

: VRAI

: VRAI

: VRAI

: VRAI

: FAUX

: VRAI

: Screw connection

: AC

: 0

: 0

: 2

Variantes(Les prix s'entendent HT hors frais de port)

Fonctions

Type de contact

Tension de fonctionnement max.

Relais de contrôle pour tensions secteur et triphasées 160 à 690 V/AC N/A Siemens 3UG45131BR20

Code produit :502497

Bientôt disponible

Conrad Electronic

Ce produit

Séquence de phase

2 inverseurs (RT)

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

154,16 €^*

Relais de contrôle du niveau de remplissage 24 à 240 V DC/AC N/A Siemens 3UG45011AW30

Code produit :502485

Livraison le mar. 26 mai

5 pièce(s)Conrad Electronic

Contrôle du niveau de liquide

1 inverseur (RT)

240 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

112,49 €^*

N/A Siemens 3UG46141BR20

Code produit :502498

Livraison avant le lun. 1 juin

Conrad Electronic

Séquence de phase

2 inverseurs (RT)

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

174,99 €^*

N/A Siemens 3UG46151CR20

Code produit :502500

Livraison le mar. 26 mai

2 pièce(s)Conrad Electronic

Séquence de phase

1 inverseur (RT)

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

220,83 €^*

Relais de contrôle pour tensions monophasées 24 à 240 V DC/AC N/A Siemens 3UG46311AW30

Code produit :502508

Livraison le mar. 26 mai

2 pièce(s)Conrad Electronic

Monophasé

1 inverseur (RT)

240 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

174,99 €^*

Relais de contrôle pour tensions monophasées 24 V DC/AC N/A Siemens 3UG46321AA30

Code produit :502509

Livraison avant le lun. 1 juin

Conrad Electronic

Monophasé

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

Relais de contrôle pour tensions monophasées Siemens 3UG46321AW30 24 à 240 V DC/AC

Code produit :502511

Livraison avant le lun. 1 juin

Conrad Electronic

Monophasé

1 inverseur (RT)

240 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

179,16 €^*

Relais de contrôle pour Cos phi et énergie active 90 à 690 V/AC N/A Siemens 3UG46411CS20

Code produit :502512

Livraison avant le lun. 1 juin

Conrad Electronic

Surveillance Cos Phi

1 inverseur (RT)

690 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

220,83 €^*

Relais de contrôle vérifiant que le régime est atteint et non dépassé 24 à 240 V DC/AC N/A Siemens 3UG46511AW30

Code produit :502513

Livraison avant le lun. 1 juin

Conrad Electronic

Avertissement d'une vitesse de rotation trop faible

1 inverseur (RT)

240 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

257,50 €^*

Relais de contrôle pour courant monophasé 24 à 240 V DC/AC N/A Siemens 3UG46221AW30

Code produit :502521

Livraison le mar. 26 mai

17 pièce(s)Conrad Electronic

Monophasé

1 inverseur (RT)

240 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

299,17 €^*

Documents et téléchargements

Fiche technique

Fiche technique 502497 Relais de contrôle pour tensions secteur et triphasées 160 à 690 V/AC N/A Siemens 3UG45131BR20

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 502497 Relais de contrôle pour tensions secteur et triphasées 160 à 690 V/AC N/A Siemens 3UG45131BR20

Description

Les relais de contrôle SIRIUS 3UG4 permettent une protection optimale des machines et des systèmes, installés en fixe contre les surtensions et les sous-tensions. Ils peuvent opérer un contrôle complet du réseau pour les systèmes transportables. Les relais 3UG4 contrôlent aussi la charge moteur et la fonctionnalité d'appareils électriques en mesurant le courant, le cos phi et la puissance réelle. Même les grandeurs non électriques, comme les niveaux ou les vitesses de rotation moteur, peuvent être contrôlées par les relais 3UG4.

Caractéristiques particulières : Utilisable avec les réseaux du monde entier grâce à sa plage de tension, affichage permanent de la valeur actuelle et du type de défaut pour les versions numériques, bornes démontables, largeur réduite
