Relais de contrôle pour tensions secteur et triphasées 320 à 500 V/AC N/A Siemens 3UG45111BP20

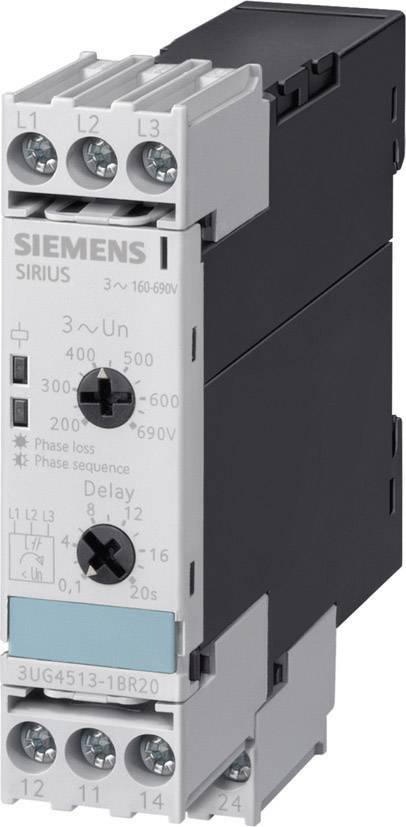

L'image présente un relais de surveillance électrique de Siemens. Il est équipé de boutons rotatifs permettant de régler la séquence de phases et le temps de temporisation.

Un tableau électrique avec un interrupteur principal à l'avant-plan, plusieurs câbles et composants électriques à l'intérieur.

Diagramme d'un dispositif électrique avec dimensions : à gauche 110 x 87 mm, à droite 82 x 74 mm. Connexions à vis représentées.

1/3

Photo non contractuelle

Type de produit

Relais de surveillance

Fonctions

Séquence de phase

Tension de fonctionnement max.

500 V/AC

Type de contact

2 inverseurs (RT)

Type

3UG4511-1BP20

Fiche technique (PDF)

5 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (199,99 € / unité(s))

€

Plus que 5 pièce(s) en stock !

Signaler un incident juridique

Points forts et détails

Relais de surveillance, analogique, surveillance de séquence de phases 3x 360-520V AC50 bis

Siemens 3UG45111BP20
Tension de fonctionnement (détails): 320 à 500 V/AC
Dimensions: (L x l x H) 86 x 22.5 x 92 mm

Caractéristiques techniques

Type de fixation : fixation par encliquetage

Type de produit: Relais de surveillance

Type: 3UG4511-1BP20

Fonctions: Séquence de phase

Tension de fonctionnement: 500 V/AC

Tension de fonctionnement min.: 320 V/AC

Tension de fonctionnement max.: 500 V/AC

Tension de fonctionnement: 320 - 500 V/AC

Plage de réglage du courant (min.): 1 A

Valeur du courant d'appel (max.): 3 A

Plage de réglage (courant): 1 - 3 A

Type de contact: 2 inverseurs (RT)

Durée de vie électrique: 100 000

Durée de vie mécanique: 1 0E7

Connexion: raccord à vis

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 22.5 mm

Hauteur: 92 mm

Profondeur: 91 mm

Dim.: (L x l x H) 86 x 22.5 x 92 mm

Contenu: 1 pc(s)

Longueur: 86 mm

Modèle: Relais de contrôle pour tensions secteur et triphasées

Sortie: 2 inverseurs

Type: 3UG4511-1BP20

Alim.: 320 à 500 V/AC

: 22.5

: 92 mm

: 91 mm

: VRAI

: VRAI

: FAUX

: FAUX

: FAUX

: FAUX

: Screw connection

: AC

: 0

: 0

: 2

Documents et téléchargements

Fiche technique

Fiche technique 502494 Relais de contrôle pour tensions secteur et triphasées 320 à 500 V/AC N/A Siemens 3UG45111BP20

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 502494 Relais de contrôle pour tensions secteur et triphasées 320 à 500 V/AC N/A Siemens 3UG45111BP20

Description

!!! Produit de sortie !!! Le successeur désigné est le 3UG5511-1BR20 PH.FOL.UFL. Relais de surveillance analogique 3X320-500V 2W surveillance de séquence de phases 3 x 320...500 V AC 50...60 Hz 2 relais de contrôle de réseau à connexion à vis avec fonction fixe SIRIUS 3UG4 pour la surveillance de la séquence de phases, de la défaillance et de l'asymétrie, par exemple dans les installations mobiles telles que les compresseurs de climatisation, les conteneurs de refroidissement, les compresseurs de chantier ou grues.
Utilisation mondiale grâce à des certificats internationaux. Différentes variantes permettent de sélectionner des produits en fonction des applications. Encombrement réduit dans l'armoire de commande grâce à une largeur de construction étroite. Toutes les versions avec bornes de raccordement amovibles.
En plus de la technique de vissage, les appareils sont également disponibles en permanence avec connexion à ressort pour une connexion rapide, sans entretien et sans secousses. Les variantes avec plage de tension étendue sans tension auxiliaire sont utilisables dans tous les réseaux du monde.
Les accessoires complets, tels que les étiquettes d'identification des appareils, les languettes d'insertion et les capuchons de protection, sont identiques pour tous les relais.
Relais SIRIUS relais - un programme pour tous les cas.
