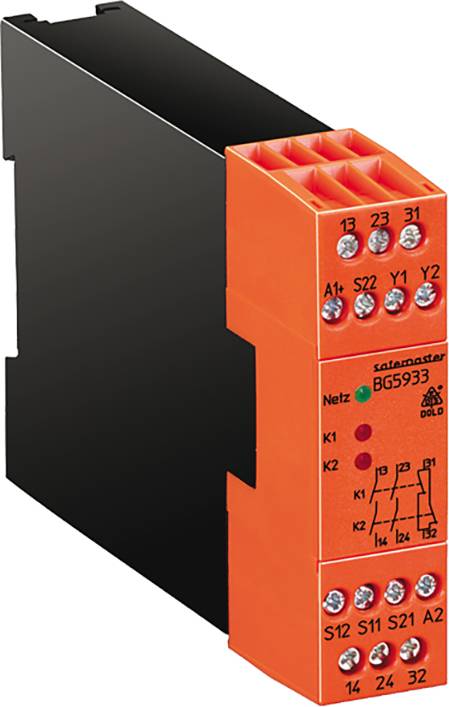

Relais de sécurité BG5933.22/61 DC24V Dold Tension de fonctionnement: 24 V/AC 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 84 x
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais de sécurité
Branchement
bornes à vis
Tension de fonctionnement
24 V/AC
Type
BG5933.22/61 DC24V
Temps de réponse
40 ms
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
324,17 €
3
2% = 7,91 €
316,26 €
5
3% = 11,05 €
313,12 €
10
4% = 13,16 €
311,01 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (324,17 € / unité(s))
324,17 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
- Commutation compacte et prête à l'emploi à deux mains
- Économie de coûts grâce à l'élimination des commandes de contacteurs conventionnelles
- Surveillance des contacteurs externes pour la multiplication des contacts - amplification via le circuit de retour Y1 - Y2
- Circuit testé par type selon les exigences de l'association professionnelle
Caractéristiques techniques
- Plage de tension : AC 0,85... 1,1 UN
- Pour une ondulation résiduelle de 10 % : DC 0,9... 1,1 UN
- Consommation nominale : env. 4 va DC env. 2,3 W
- Fréquence nominale : 50/60 Hz
- Temps de retard pour le
- Demande de simultanéité : max. 0,5 s.
- Temps de préparation : 1 s.
- Contacts de commande : 2 x (1 contact NO et 1 contact NF)
- Courant via les contacts de commande
- Pour DC 24 V :
- Contact NO : type. 50 ma
- Contact NC : type. 20 ma
- Protection de l'appareil : interne avec PTC
- Protection contre les surtensions : par MOV
- puissance de coupure
- SELON AC 15 : N/O : 3 A / AC 230 V IEC/EN 60 947-5-1
- CONTACT NC : 1 A / AC 230 V IEC/EN 60 947-5-1
- SELON DC 13 : N/O : 1 A / DC 24 V IEC/EN 60 947-5-1
- CONTACT NC : 1 A / DC 24 V IEC/EN 60 947-5-1
- En référence à DC 13 : contact NO : 4 A / DC 24 V à 0,1 Hz
- Contact NC : 4 A / DC 24 V à 0,1 Hz
- Durée de vie électrique à 5 A, AC 230 V cos ϕ = 1 : 2 x 105 cycles de commutation
- Fréquence de commutation autorisée : max. 1 800 cycles / h
- Résistance aux courts-circuits
- Fusible fusible max. : 6 A GL IEC/en 60 947-5-1
- Coupe-circuit automatique : C 8 A
- Durée de vie mécanique : 10 x 106 cycles de commutation
- Type de produit
Relais de sécurité
- Type
BG5933.22/61 DC24V
- Branchement
bornes à vis
- Tension de fonctionnement
24 V/AC
- Temps de réponse
40 ms
- Type de contact
2 NO (T)
1 NF (R)
- Tension de contact (max.)
230 V/AC
- Courant de commutation (max.)
5 A
IP20
IP40
- Température de fonctionnement (min.)
-15 °C
- Température de fonctionnement (max.)
+55 °C
- Profondeur
121 mm
- Largeur
22.5 mm
- Hauteur
84 mm
- Dim.
(l x H x P) 22.5 x 84 x 121 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2359279 Relais de sécurité BG5933.22/61 DC24V Dold Tension de fonctionnement: 24 V/AC 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 84 x
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359279 Relais de sécurité BG5933.22/61 DC24V Dold Tension de fonctionnement: 24 V/AC 2 NO (T), 1 NF (R) (l x H x P) 22.5 x 84 x
Description
Le BG 5933 ou BH 5933 sert à libérer et à interrompre un circuit de sécurité. Il peut être utilisé pour la protection des personnes et des machines dans les applications avec interrupteurs à deux mains lors de la mise en pression de l'usinage des métaux, ainsi que pour d'autres machines avec des mouvements de fermeture dangereux.
· Correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · Conforme à IEC/en 62061
Safety Integrity Level : SIL 3 · Conforme à IEC/en 61508
Niveau de sécurité type III-C conforme à la norme en 574
Les règles de sécurité pour les commutations à deux mains sur les moteurs
· Pressage de la finition des métaux ZH 1-456
· Entrées pour 2 interrupteurs avec 1 contact NC et 1 contact NO
· Sortie : 2 N/O., 1 N/C ou
· 3 contacts ouverts/1 contact fermé
Avec protection contre la surtension et les court-circuits
Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique
DIN 46 228-1/-2/-3/-4 ou 2 x 2,5 mm2 avec toron Manchon DIN 46 228-1/-2/-3
Ce texte a été traduit par une machine.
· Correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · Conforme à IEC/en 62061
Safety Integrity Level : SIL 3 · Conforme à IEC/en 61508
Niveau de sécurité type III-C conforme à la norme en 574
Les règles de sécurité pour les commutations à deux mains sur les moteurs
· Pressage de la finition des métaux ZH 1-456
· Entrées pour 2 interrupteurs avec 1 contact NC et 1 contact NO
· Sortie : 2 N/O., 1 N/C ou
· 3 contacts ouverts/1 contact fermé
Avec protection contre la surtension et les court-circuits
Raccordement de conducteur : également 2 torons de 1,5 mm2 avec manchon et collier en plastique
DIN 46 228-1/-2/-3/-4 ou 2 x 2,5 mm2 avec toron Manchon DIN 46 228-1/-2/-3
Ce texte a été traduit par une machine.
