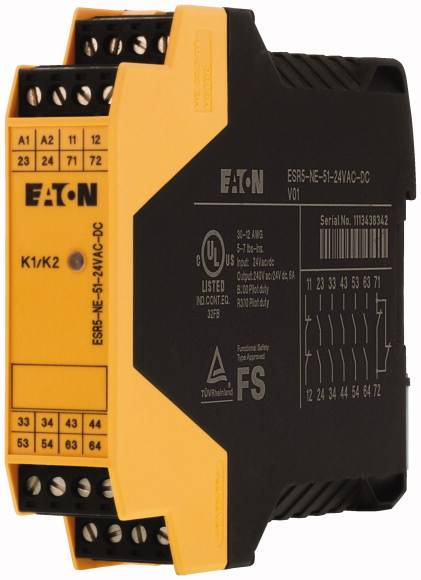

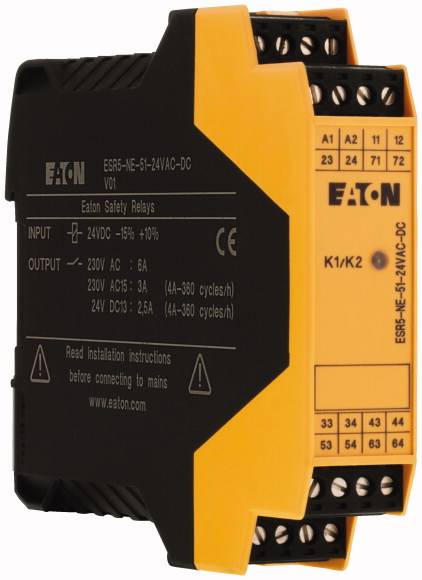

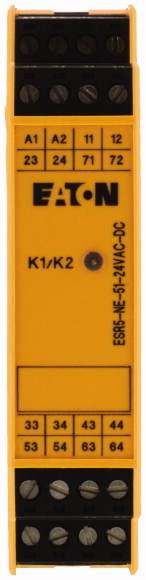

Relais de sécurité ESR5-NE-51-24VAC-DC Eaton (l x H x P) 22.5 x 99 x 114.5 mm 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais de sécurité
Branchement
à visser
Type
ESR5-NE-51-24VAC-DC
Tension de fonctionnement min.
24 V
Tension de fonctionnement max.
230 V
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
179,16 €
3
2% = 4,38 €
174,78 €
5
3% = 6,11 €
173,05 €
10
4% = 7,28 €
171,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (179,16 € / unité(s))
179,16 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Longueur de section dénudée : 7 mm
- Section de raccordement : 24 - 12 AWG
- Temps de réponse : en mode automatique Ue : type. 20 pour Ue en mode manuel : type. 20 ms.
- Probabilité de défaillance par heure [PFHd] : 1,02 x 10-10
- Fusible de sortie : C6
- Évaluation des entrées : monocanal
- Tension d'isolation nominale [UI] : 250 V AC
- Résistance aux chocs mesurée [Uimp] : 4000 V AC
- Protection contre les contacts en cas d'actionnement vertical par l'avant (en 50274) : protection des doigts et des mains
- Fonctionnement : monocanal
- Conditions de fonctionnement : 2000 m
- Courant d'appel : min - max. 0,025 - 6 A.
- Grille de déverrouillage selon en 60204-1 catégorie d'arrêt 0: 5
- Poids : 0,22 kg
- Protection contre les courts-circuits pour circuits de sortie, externe : fusible fusible 6 A GL/GG
- Puissance d'arrêt maximale : 42 W.
- Récepteur de signalisation : 1
- Puissance de commutation minimale : 0,4 W
- Montage : rail DIN IEC/en 60715, 35 mm
- COURANT TOTAL CARRÉ : 72 A2 (ITH2 = I12 + I22 + I32 + I42 + I52) A2
- Fréquence de commutation maximale : 0,5 Hz
- Paramètres de sécurité : Cat 4
- Voyant d'état : LED verte
- Puissance dissipée [P] : 5.8 W.
- Plage autorisée : 0,85 - 1,1 x Ue
- Catégorie de surtension/degré de pollution: III/2
- Type de produit
Relais de sécurité
- Type
ESR5-NE-51-24VAC-DC
- Branchement
à visser
- Tension de fonctionnement min.
24 V
- Tension de fonctionnement max.
230 V
- Tension de fonctionnement
24 - 230 V
- Temps de réponse
20 ms
- Courant de commutation (max.)
4 A
IP20
- Température de fonctionnement (min.)
-20 °C
- Température de fonctionnement (max.)
+55 °C
- Profondeur
114.5 mm
- Largeur
22.5 mm
- Hauteur
99 mm
- Dim.
(l x H x P) 22.5 x 99 x 114.5 mm
- Contenu
1 pc(s)
22.5 mm
Expansion device
99 mm
114.5 mm
2.2 W
0-0 s
VRAI
24-24 V
24-24 V
AC/DC
AC/DC
AC/DC
VRAI
FAUX
VRAI
5
0
0
0
1
0
0
0
Screw connection
VRAI
FAUX
None
FAUX
AC/DC
4 A
FAUX
FAUX
VRAI
FAUX
VRAI
FAUX
FAUX
Level e
0
24-24 V
24-24 V
24-24 V
24-24 V
24-24 V
24-24 V
1-channel
3
VRAI
Documents et téléchargements
Fiche technique
Fiche technique 1973239 Relais de sécurité ESR5-NE-51-24VAC-DC Eaton (l x H x P) 22.5 x 99 x 114.5 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1973239 Relais de sécurité ESR5-NE-51-24VAC-DC Eaton (l x H x P) 22.5 x 99 x 114.5 mm 1 pc(s)
Description
Extension de contact non retardée, pour l'extension des contacts sur les modules logiques de sécurité, fonctionnement monocanal, tension d'alimentation 24 VDC ou 24 VAC 50/60Hz, 5 circuits de déclenchement (IEC/en 60204 Stop-catégorie 0) - la catégorie d'arrêt maximale de l'appareil de base est atteinte selon IEC 61508 et IEC 60204, 2 circuits de signalisation, protection contre les contacts selon en 50274 pour une utilisation à l'avant et à l'avant droit Adapté pour PL e, cat. 4 selon en ISO 13849-1 / SILCL3 selon IEC 62061 / SIL3 selon IEC61508
