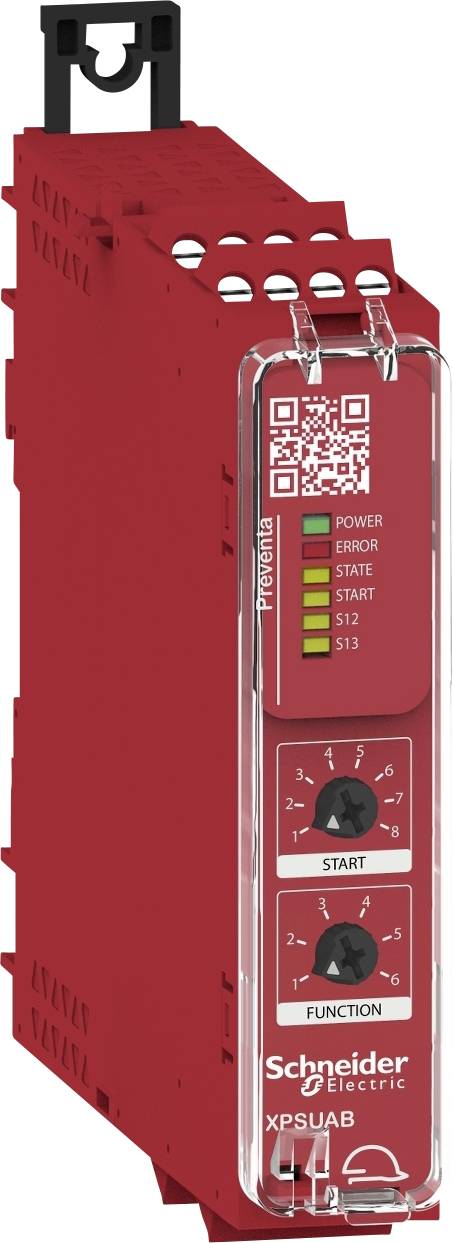

Relais de sécurité XPSUAB11CP Schneider Electric Tension de fonctionnement: 24 V DC/AC 1 inverseur (RT) (l x H x P) 22.5
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais de sécurité
Branchement
bornes à vis
Tension de fonctionnement
24 V DC/AC
Type
XPSUAB11CP
Type de contact
1 inverseur (RT)
7 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
90,40 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Plus que 7 pièce(s) en stock !
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Caractéristiques techniques
- Support de montage : rail DIN symétrique de 35 mm
- PUISSANCE ABSORBÉE : 1,5 W 24 V DC
- Entrées de sécurité : 1
- COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15 ; 2 A DC-1 ; 1 A DC-13
- Temps de synchronisation entre les entrées : 0,5 s ; 2,2 s.
- Temps de réponse maximal avec entrée ouverte : 20 ms.
- Sans PVC : oui
- Type de produit
Relais de sécurité
- Type
XPSUAB11CP
- Branchement
bornes à vis
- Tension de fonctionnement
24 V DC/AC
- Type de contact
1 inverseur (RT)
- Niveau de performance
PL c
- Niveau d'intégrité de la sécurité
SIL 1
- Catégorie de sécurité
1
- Approbations (Capteurs)
TÜV
cUL
- Spécificités
afficheur LED
IP20
IP40
IP54
- Température de fonctionnement (min.)
-25 °C
- Température de fonctionnement (max.)
+55 °C
- Profondeur
120 mm
- Largeur
22.5 mm
- Hauteur
100 mm
- Dim.
(l x H x P) 22.5 x 100 x 120 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2373928 Relais de sécurité XPSUAB11CP Schneider Electric Tension de fonctionnement: 24 V DC/AC 1 inverseur (RT) (l x H x P) 22.5
Description
Relais de sécurité
PL/ catégorie d'après la norme ISO13849-1: PL c/cat. 1
SIL 1 (IEC 61508)
Canaux d'entrée : 2
Circuits de validation/signalisation : 1 x inverseur
Avec sortie diagnostic
Tension : 24 V AC/DC
Raccordement : bornes à vis ***Un retour est possible seulement dans un état fermé.***
Le relais de sécurité Harmony XPSUAB11CP de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose d'un contact inverseur comme circuit de validation et d'un contact auxiliaire. Il peut être commandé par deux canaux sans détection des courts-circuits. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.
Le relais de sécurité à tension d'alimentation de 24 V AC/DC Harmony XPSUAB11CP offre une fonction d'affichage à quatre LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à vis amovibles et peut être installé sur un rail DIN35.
