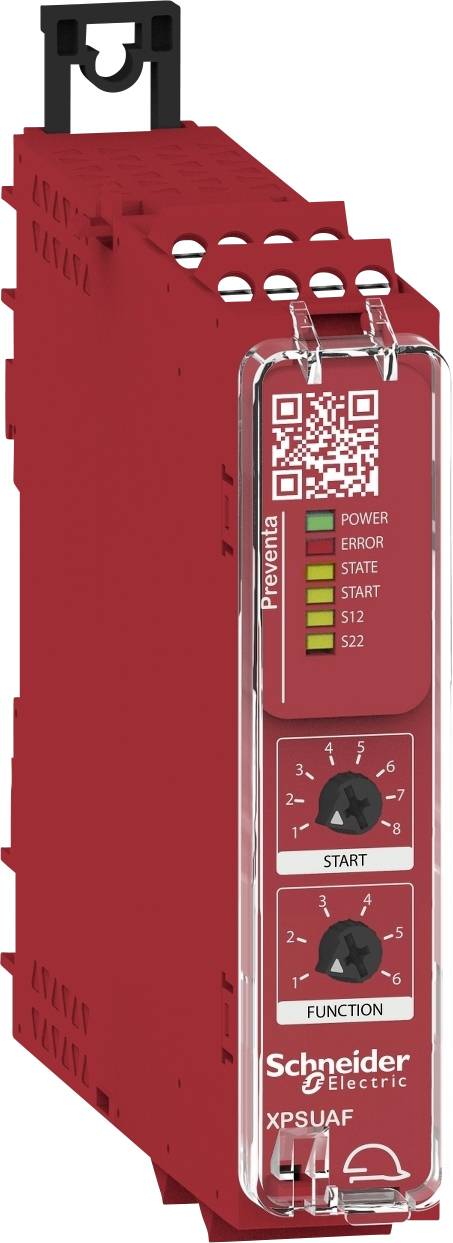

Relais de sécurité XPSUAF13AP Schneider Electric Tension de fonctionnement: 24 V DC/AC 3 NO (T) (l x H x P) 22.5 x 100 x
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais de sécurité
Branchement
bornes à vis
Tension de fonctionnement
24 V DC/AC
Type
XPSUAF13AP
Type de contact
3 NO (T)
8 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
133,50 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Plus que 8 pièce(s) en stock !
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Caractéristiques techniques
- Support de montage : rail DIN symétrique de 35 mm
- PUISSANCE ABSORBÉE : 2 W 24 V DC
- Entrées de sécurité : 2
- COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1 ; 3 A AC-15 ; 5 A DC-1 ; 3 A DC-13
- Temps de synchronisation entre les entrées : 0,5 s; 2 s; 4 s.
- Temps de réponse maximal avec entrée ouverte : 20 ms.
- Sans PVC : oui
- Type de produit
Relais de sécurité
- Type
XPSUAF13AP
- Branchement
bornes à vis
- Tension de fonctionnement
24 V DC/AC
- Type de contact
3 NO (T)
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Approbations (Capteurs)
TÜV
cUL
- Spécificités
afficheur LED
IP20
IP40
IP54
- Profondeur
120 mm
- Largeur
22.5 mm
- Hauteur
100 mm
- Dim.
(l x H x P) 22.5 x 100 x 120 mm
- Contenu
1 pc(s)
- Poids
0
- UKCA
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2373932 Relais de sécurité XPSUAF13AP Schneider Electric Tension de fonctionnement: 24 V DC/AC 3 NO (T) (l x H x P) 22.5 x 100 x
Description
Relais de sécurité
PL/ catégorie au sens de la norme ISO13849-1: PL e/catégorie 4
SIL 3 (IEC 61508)
Canaux d'entrée : 2
Circuits de validation : 3 x normalement ouvert
Avec sortie diagnostic
Détection des courts-circuits
Tension : 24 V AC/DC
Raccordement : bornes à vis ***Un retour est possible seulement dans un état fermé.***
Le relais de sécurité Harmony XPSUAF13AP de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose de trois contacts normalement ouverts comme circuits de validation et peut être commandé par deux canaux avec détection des courts-circuits. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.
Le relais de sécurité à tension d'alimentation de 24 V AC/DC Harmony XPSUAF13AP offre une fonction d'affichage à quatre LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à vis amovibles et peut être installé sur un rail DIN35.
