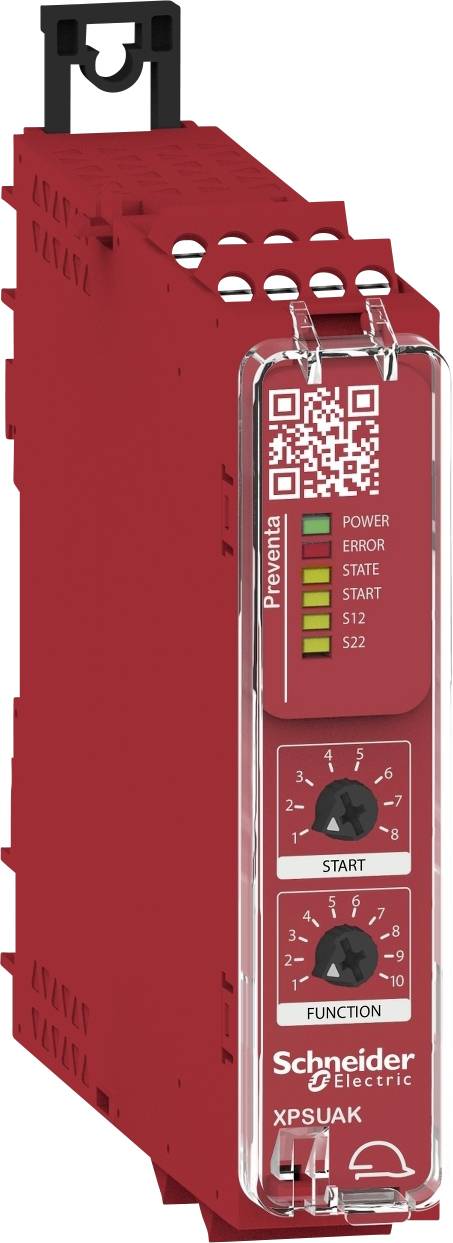

Relais de sécurité XPSUAK32AP Schneider Electric Tension de fonctionnement: 48 V/DC 2 NO (T), 1 NF (R) (l x H x P) 22.5
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de sécurité
Branchement
bornes à vis
Tension de fonctionnement
48 V/DC
Type
XPSUAK32AP
7 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
161,60 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Plus que 7 pièce(s) en stock !
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Caractéristiques techniques
- Support de montage : rail DIN symétrique de 35 mm
- PUISSANCE ABSORBÉE : 3 W 48 V DC
- Entrées de sécurité : 2
- COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15 ; 3 A DC-1 ; 1 A DC-13
- Temps de synchronisation entre les entrées : 0,5 s; 2 s; 4 s.
- Temps de réponse maximal avec entrée ouverte : 20 ms.
- Sans PVC : oui
- Type d'emballage
Piece
- Type de produit
Relais de sécurité
- Type
XPSUAK32AP
- Branchement
bornes à vis
- Tension de fonctionnement
48 V/DC
- Tension de fonctionnement min.
48 V DC/AC
- Tension de fonctionnement max.
240 V DC/AC
- Tension de fonctionnement
48 - 240 V DC/AC
- Temps de réponse
20 ms
- Type de contact
2 NO (T)
1 NF (R)
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Approbations (Capteurs)
TÜV
cUL
- Spécificités
afficheur LED
IP20
IP40
IP54
- Température de fonctionnement (min.)
-25 °C
- Température de fonctionnement (max.)
+55 °C
- Profondeur
120 mm
- Largeur
22.5 mm
- Hauteur
100 mm
- Dim.
(l x H x P) 22.5 x 100 x 120 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2373938 Relais de sécurité XPSUAK32AP Schneider Electric Tension de fonctionnement: 48 V/DC 2 NO (T), 1 NF (R) (l x H x P) 22.5
Description
Relais de sécurité
PL/ catégorie au sens de la norme ISO13849-1: PL e/catégorie 4
SIL 3 (IEC 61508)
Canaux d'entrée : 2
Circuits de validation : 2 x normalement ouvert
Circuits de signalisation : 1 x normalement fermé
Avec sortie diagnostic
Détection des courts-circuits
Tension : 48...240 V AC/DC
Raccordement : bornes à vis ***Un retour est possible seulement dans un état fermé.***
Le relais de sécurité Harmony XPSUAK32AP de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose de deux contacts normalement ouverts comme circuits de validation et d'un contact auxiliaire. Il peut être commandé par deux canaux avec détection des courts-circuits. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.
Le relais de sécurité à tension d'alimentation de 48...204 V AC/DC Harmony XPSUAK32AP offre une fonction d'affichage à quatre LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à vis amovibles et peut être installé sur un rail DIN35.
