Relais de sécurité XPSUAT13A3AP Schneider Electric Tension de fonctionnement: 24 V DC/AC 3 NO (T), 3 NO (T), 1 NF (R) (l
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais de sécurité
Branchement
bornes à vis
Tension de fonctionnement
24 V DC/AC
Type
XPSUAT13A3AP
Type de contact
3 NO (T)
3 NO (T)
1 NF (R)
1 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
260,80 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Plus que 1 pièce(s) en stock !
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Caractéristiques techniques
- Support de montage : rail DIN symétrique de 35 mm
- PUISSANCE ABSORBÉE : 3 W 24 V DC
- Entrées de sécurité : 2; 1
- COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15 ; 3 A DC-1 ; 1 A DC-13
- Temps de synchronisation entre les entrées : 0,5 s; 2 s; 4 s.
- Temps de réponse maximal avec entrée ouverte : 20 ms.
- Sans PVC : oui
- Type de produit
Relais de sécurité
- Type
XPSUAT13A3AP
- Branchement
bornes à vis
- Tension de fonctionnement
24 V DC/AC
- Type de contact
3 NO (T)
3 NO (T)
1 NF (R)
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Approbations (Capteurs)
TÜV
cUL
- Spécificités
afficheur LED
IP20
IP40
IP54
- Profondeur
120 mm
- Largeur
45 mm
- Hauteur
100 mm
- Dim.
(l x H x P) 45 x 100 x 120 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2373940 Relais de sécurité XPSUAT13A3AP Schneider Electric Tension de fonctionnement: 24 V DC/AC 3 NO (T), 3 NO (T), 1 NF (R) (l
Description
Relais de sécurité
PL/ catégorie au sens de la norme ISO13849-1: PL e/catégorie 4
SIL 3 (IEC 61508)
Canaux d'entrée : 3
Circuits de validation immédiats : 3 x normalement ouvert
Circuits de validation temporisés : 3 x normalement ouvert (0...900 s)
Circuits de signalisation : 1 x normalement fermé
Avec sortie diagnostic
Détection des courts-circuits
Tension : 24 V AC/DC
Raccordement : bornes à vis ***Un retour est possible seulement dans un état fermé.***

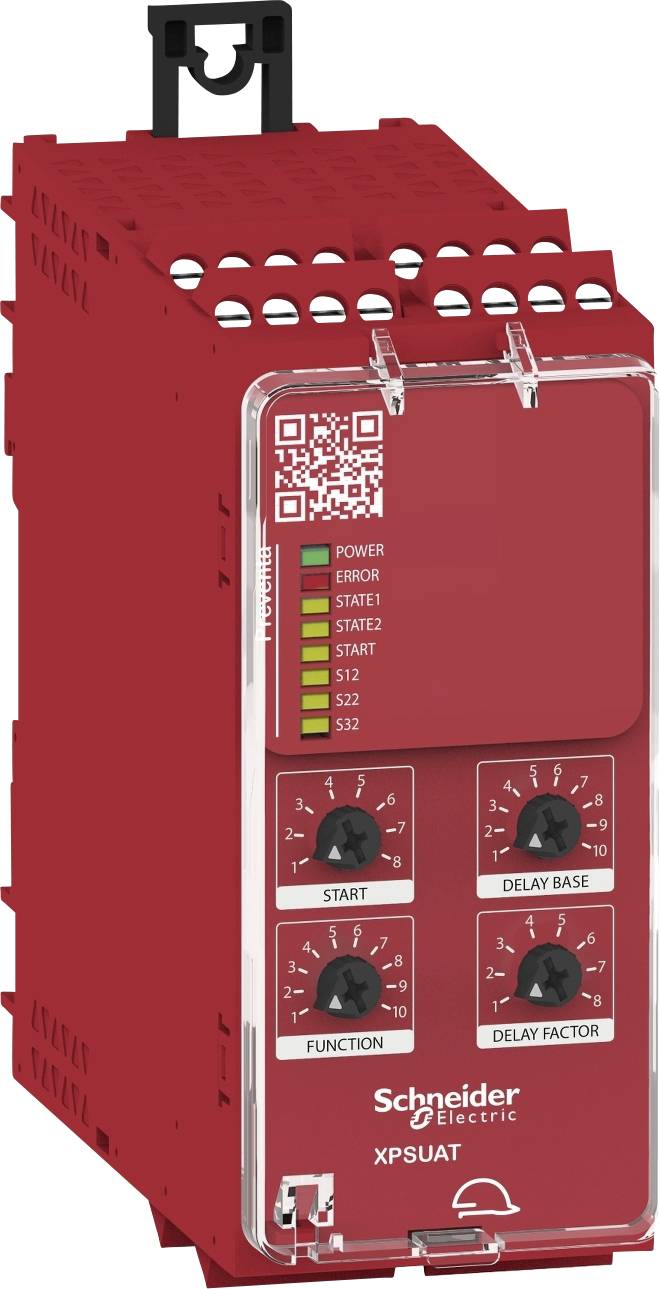

Le relais de sécurité Harmony XPSUAT13A3AP de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose de trois contacts normalement ouverts comme circuits de validation immédiats, de trois contacts normalement ouverts comme circuits de validation avec temporisation de 0 à 900 s ainsi que d'un contact auxiliaire. Il peut être commandé par deux canaux avec détection des courts-circuits. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.
Le relais de sécurité à tension d'alimentation de 24 V AC/DC Harmony XPSUAT13A3AP offre une fonction d'affichage à six LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à vis amovibles et peut être installé sur un rail DIN35.
