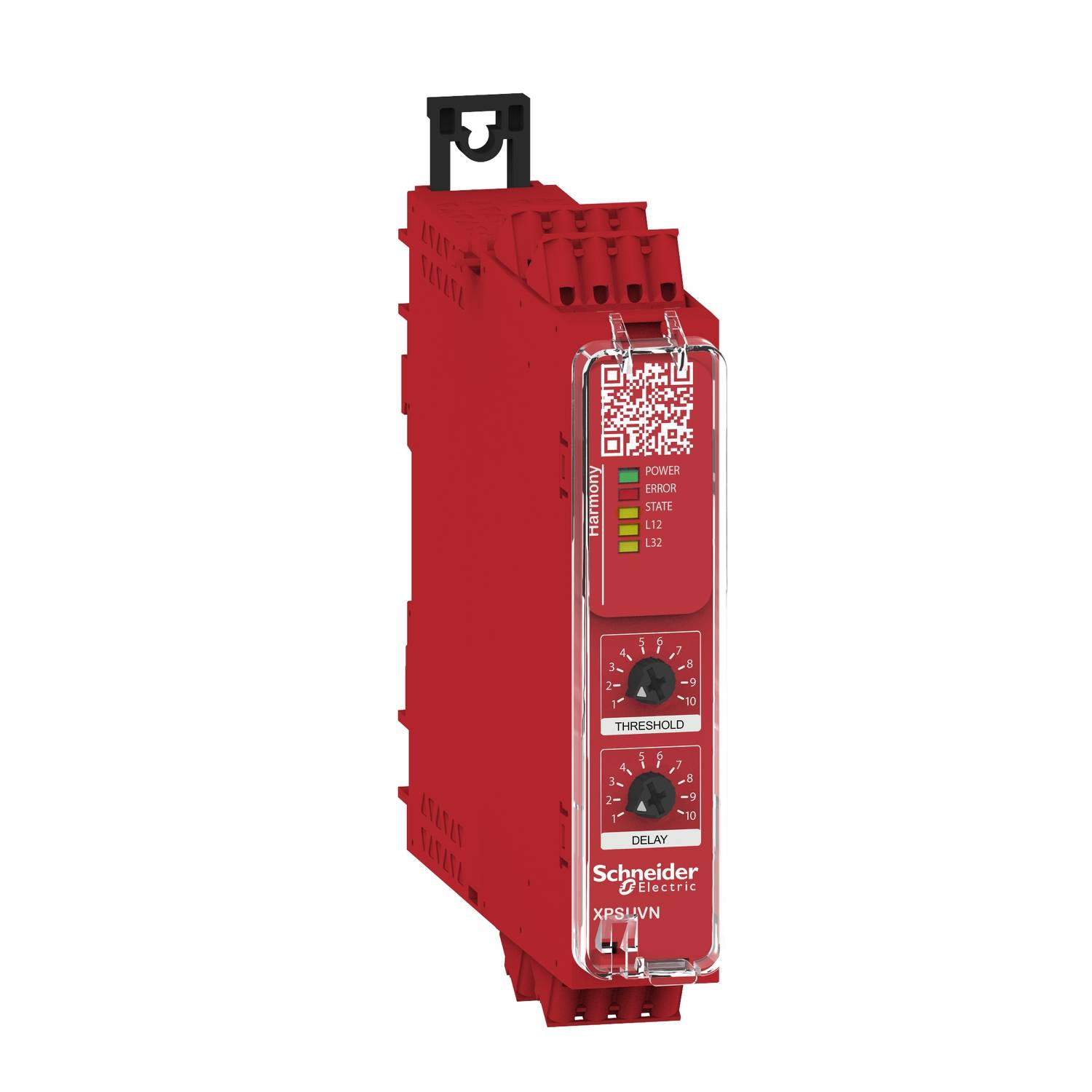

Relais de sécurité XPSUVN11AC Schneider Electric Tension de fonctionnement: 24 V DC/AC (L x l x H) 120 x 22.5 x 100 mm 1

Les relais de sécurité Harmony XPS Universal se distinguent par leur fonctionnalité et leur capacité de diagnostic qui réduit les temps d'arrêt en cas de panne. Ce relais de sécurité comprend une détection d'arrêt sûre en mesurant la tension de rémanence, de sorte qu'aucun autre capteur ne doit être monté. Pour ce faire, la conduite du moteur est reliée au contrôleur d'arrêt et, après l'arrêt du moteur, la tension induite par le mouvement de rotation qui s'écoule est mesurée. Si la tension de rémanence mesurée est inférieure à la valeur limite réglée à l'avant (50-500 mV), le moteur doit être à l'arrêt. En outre, un délai de 0,5 à 60 secondes est également réglable à l'avant. Les moteurs DC et AC peuvent être surveillés pour l'arrêt du moteur sur des réseaux monophasés ou triphasés jusqu'à 690 V. Ce commutateur de sécurité dispose d'une sortie avec 1 contact de fermeture de relais sécurisé, 1 sortie de détection de semi-conducteurs et 1 contact de diagnostic. Grâce au diagnostic qualifié, les États et les erreurs sont détectés et transmis via un télégramme à une entrée standard d'un PLC. Un module de fonction préfabriqué pour les systèmes de commande courants évalue ces messages de manière à ce que l'utilisateur soit pleinement informé sur l'écran de la machine. La tension d'alimentation est de 24 VAC/DC et les connexions s'effectuent via des bornes à ressort démontables. Application jusqu'au niveau de sécurité PL e dans la catégorie 3 ou SIL3. Si le nombre de sorties doit être augmenté, l'extension XPSUEP peut être branchée sur le côté via un connecteur intégré et le câblage croisé ne permet pas de gagner du temps. Le montage s'effectue par encliquetage sur un rail DIN ou par fixation à vis sur des plaques de montage. Pour protéger les réglages sous le couvercle transparent, une bande de verrouillage numérotée est jointe. De nombreuses autorisations permettent une utilisation internationale. Grâce au label écologique Green Premium, vous pouvez obtenir des informations détaillées sur le contenu des matériaux, l'impact environnemental et l'économie circulaire qui soutiennent vos objectifs de développement durable.
